Добро пожаловать в Diveplanner Tec & Rec!
Diveplanner — приложение для рекреационных и технических дайверов, ныряющих на открытом цикле или на ребризере замкнутого цикла (CCR). Оно планирует одно или несколько погружений за день вместе с аварийными планами, необходимым и имеющимся запасом газа, а также кислородной нагрузкой. Приложение работает в метрической или имперской системе единиц.
Diveplanner создан как безопасный и надёжный инструмент для дайверов. Он позволяет быстро и просто планировать технические и рекреационные погружения и мгновенно делиться планом с напарником. Начиная с версии 2.0 приложение также рассчитывает газовые смеси и ведёт логбук; версия 2.1 добавляет приливы и приливные течения любого места погружения; версия 2.2 добавляет алгоритм декомпрессии Thalmann ВМС США (U.S. Navy) и восстанавливает настоящие цвета ваших подводных фото и видео; версия 2.3 отправляет план файлом, который напарник может открыть и изменить, и синхронизирует ваши сохранённые планы между вашими устройствами.
В этом руководстве описаны основные функции и понятия приложения.
Минимальные требования
- iPhone или iPad с iOS / iPadOS 17 или новее
- Mac с процессором Apple silicon и macOS 14 Sonoma или новее (Mac Catalyst)
- телефон или планшет с Android 9 (Pie) или новее
Функции и возможности Diveplanner Tec & Rec
В приложении четыре вкладки: План, Таблицы, Инструменты (смешивание газов, приливы и цвета фото) и Логбук.
Модуль планирования (вкладка «План»)
- Планы декомпрессионных погружений на нескольких газах, на открытом цикле или на ребризере замкнутого цикла, до 300 m / 985 ft, в пресной воде, солёной воде или солёной воде по стандарту дайв-компьютеров (EN 13319), на уровне моря или в высокогорье
- Декомпрессионная модель Bühlmann ZH-L16C с выбираемыми пользователем градиент-факторами в качестве консерватизма или алгоритм Thalmann ВМС США: VVal-79 для воздуха и нитрокса, XVal-He-9 для погружений на ребризере с гелиоксом
- Многоуровневые погружения
- Полностью автоматическая смена газов (из выбранных для погружения), глубина смены, заданная для каждого газа, или сочетание обоих способов
- Полностью автоматические аварийные планы: потеря деко-газа или транспортного газа, слишком глубоко, слишком долго, GF100, а также бейлаут-план для CCR
- Информация, предостережения и предупреждения о слишком высоком или низком ppO2, большой END, изобарической контрдиффузии (ICD), CNS и OTU, а также плотности газа
- График декомпрессии каждого плана: профиль, потолки тканей при GF 100 и при ваших градиент-факторах, а также ведущая ткань
- Потребность в газе и масса газа; с указанными баллонами — давление в конце погружения, давление разворота, резерв и аварийный резерв (rock bottom), а также максимальное время на дне, которое позволяет ваш газ
- День погружений из любого числа последовательных погружений с поверхностными интервалами между ними, с учётом остаточного насыщения в начале каждого погружения
- Библиотека сохранённых планов с папками и поиском, синхронизация между устройствами через iCloud (iOS, iPadOS, Mac) или Google Drive (Android)
- Отправка плана файлом, который напарник открывает и изменяет в Diveplanner, или в виде планов в PDF

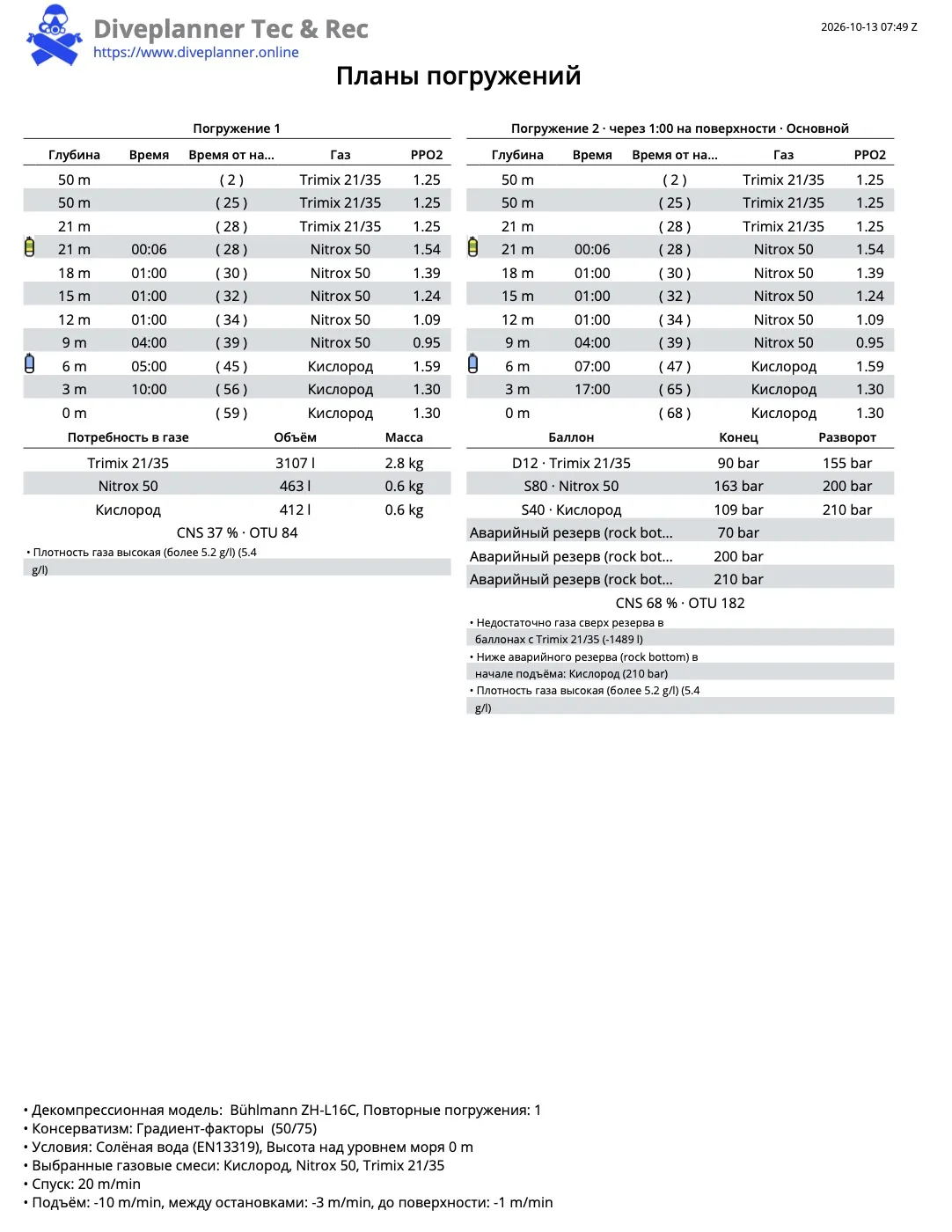

- Печать или отправка планов погружений всего дня в виде документа PDF в формате, пригодном для вырезания и использования под водой
Модуль таблиц (вкладка «Таблицы»)
- Таблица декомпрессионных погружений на нескольких газах, на открытом цикле или на ребризере замкнутого цикла, до 66 m / 210 ft и 60 минут времени на дне, в пресной воде, солёной воде или солёной воде по EN 13319, на уровне моря или в высокогорье
- Декомпрессионная модель Bühlmann ZH-L16C с выбираемыми пользователем градиент-факторами или алгоритм Thalmann ВМС США
- Предыдущие погружения дня и поверхностные интервалы с учётом остаточного насыщения
- Печать или отправка таблицы в виде документа PDF

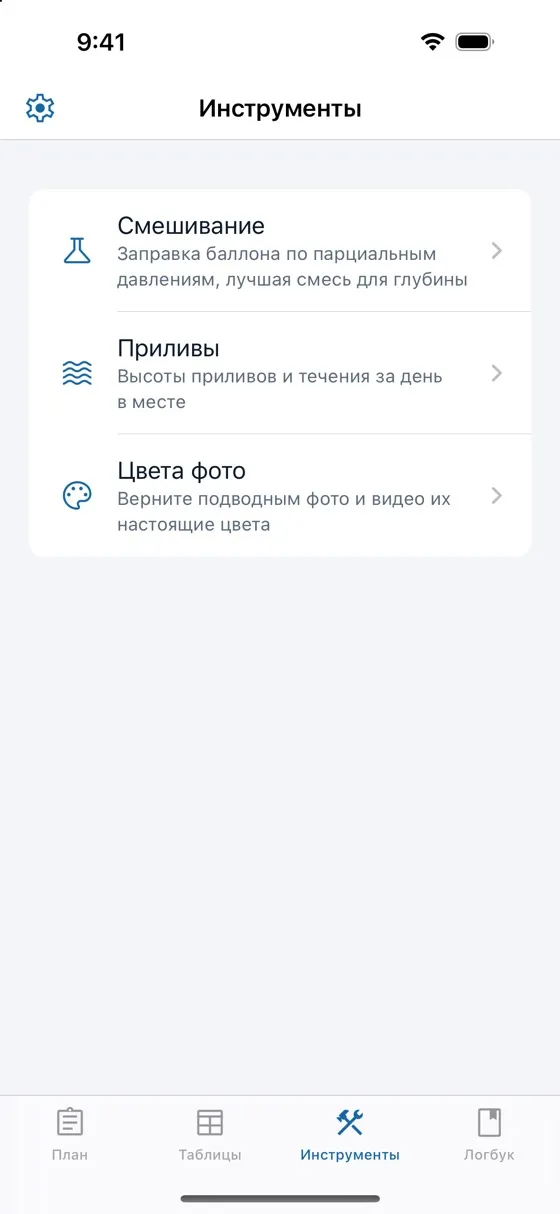

Инструменты (вкладка «Инструменты»)

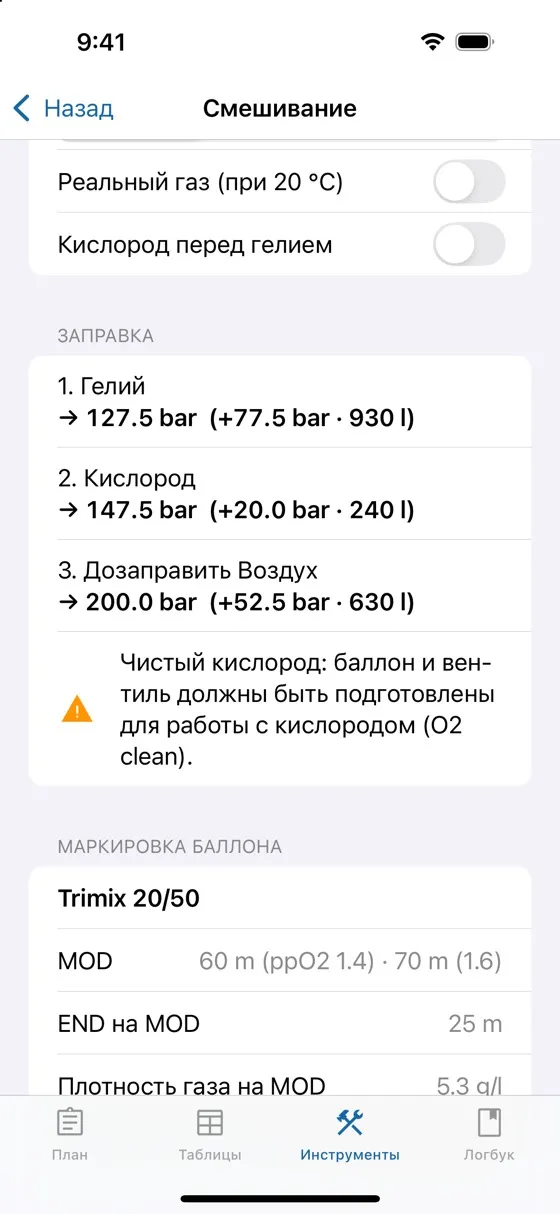

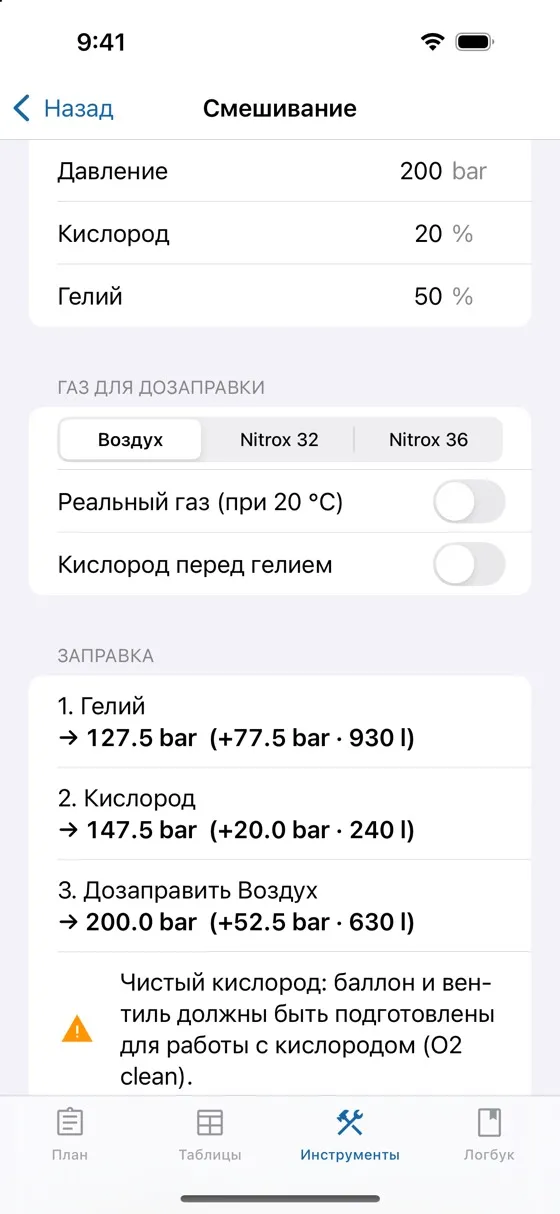

- Смешивание газов: смешивание нитрокса, тримикса и гелиокса по парциальным давлениям с учётом остатка газа в баллоне, с дозаправкой воздухом, нитроксом 32 или нитроксом 36, для идеального или реального газа; лучшая смесь для заданной глубины по максимальному ppO2, END и плотности газа; маркировка баллона со смесью: MOD, END и плотность газа на MOD

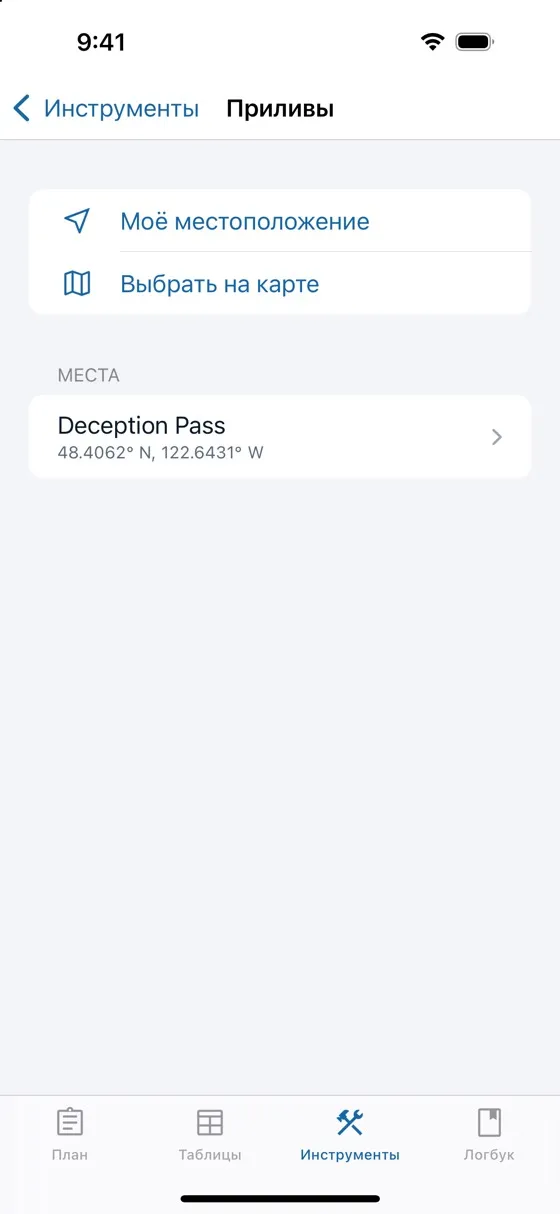

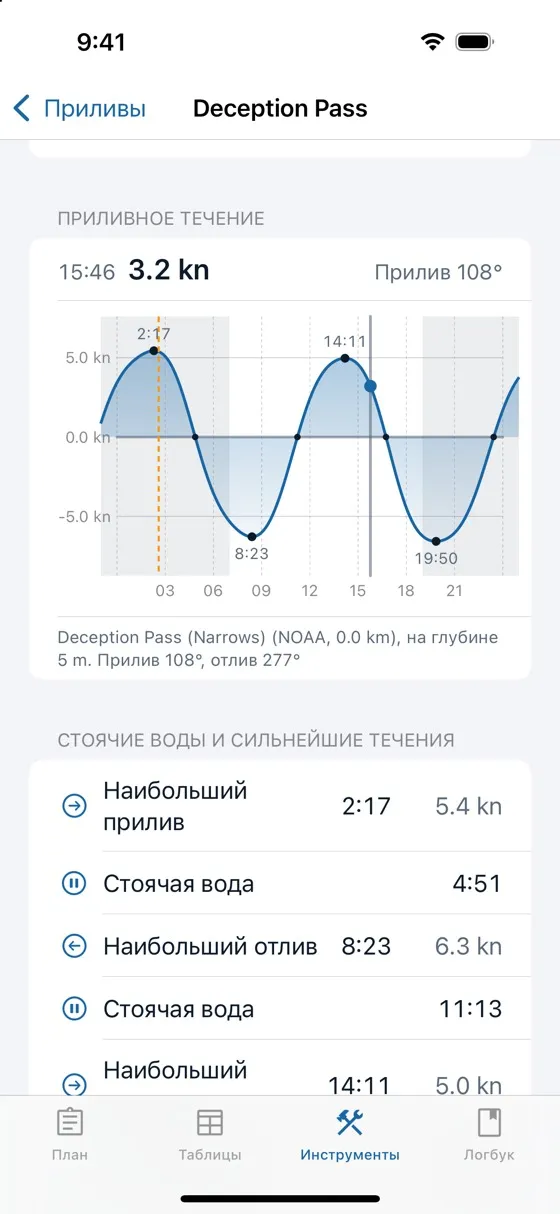

- Приливы: высоты прилива за день в любой точке моря, с полными и малыми водами, по ближайшей приливной станции NOAA или по глобальной модели приливов EOT20, а также приливные течения, стоячие воды и сильнейшие течения ближайшей станции течений NOAA; график считывается под пальцем с точностью до минуты

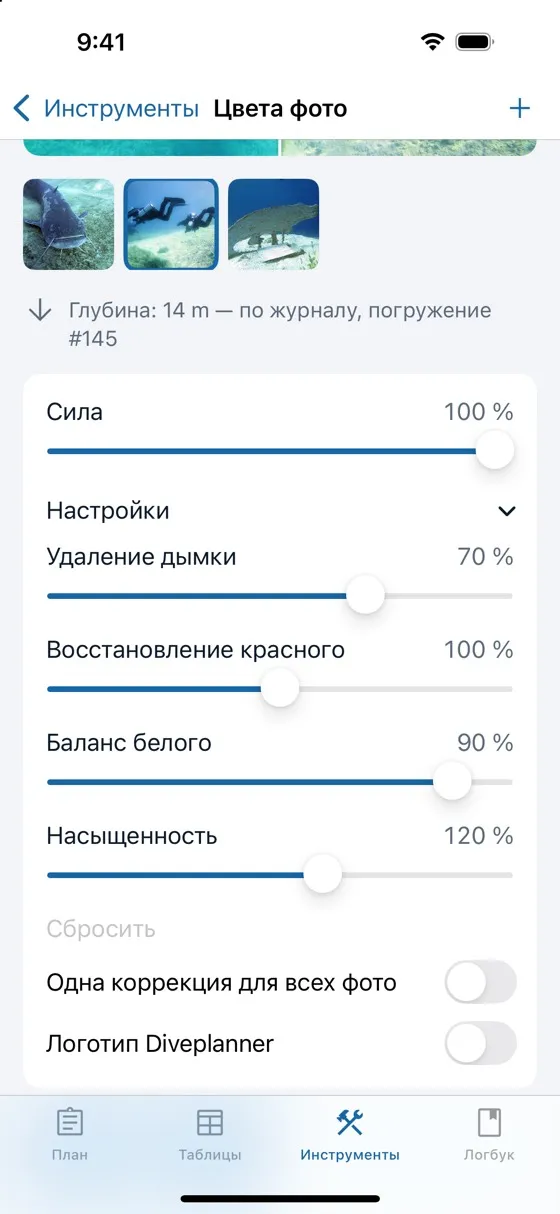

- Цвета фото: настоящие цвета ваших подводных фото и видео с исправлением синего или зелёного оттенка, дымки и недостающего красного, с глубиной снимка из вашего логбука

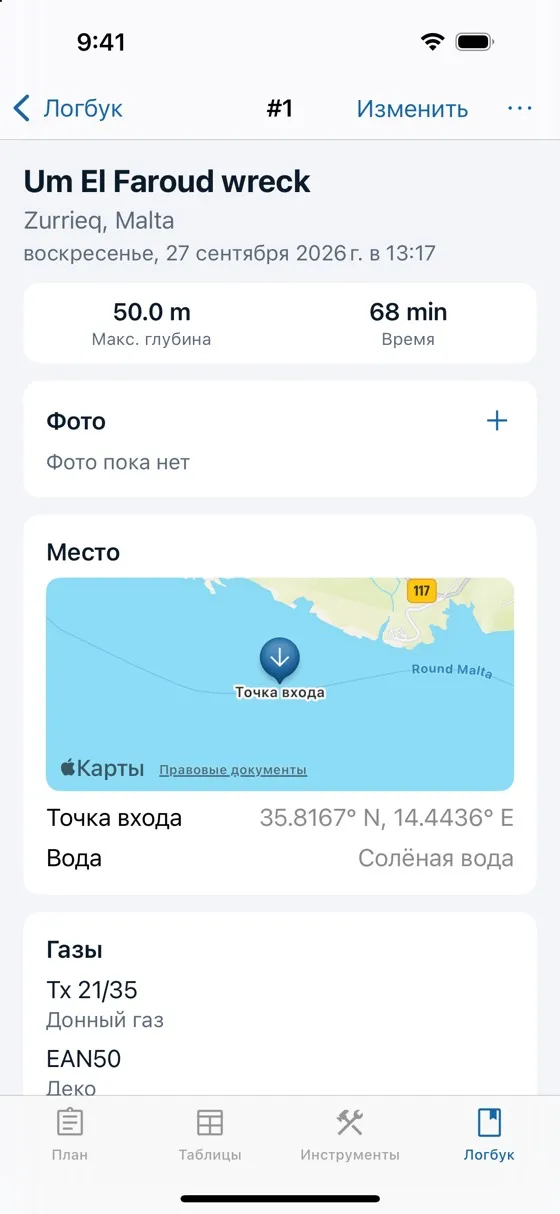

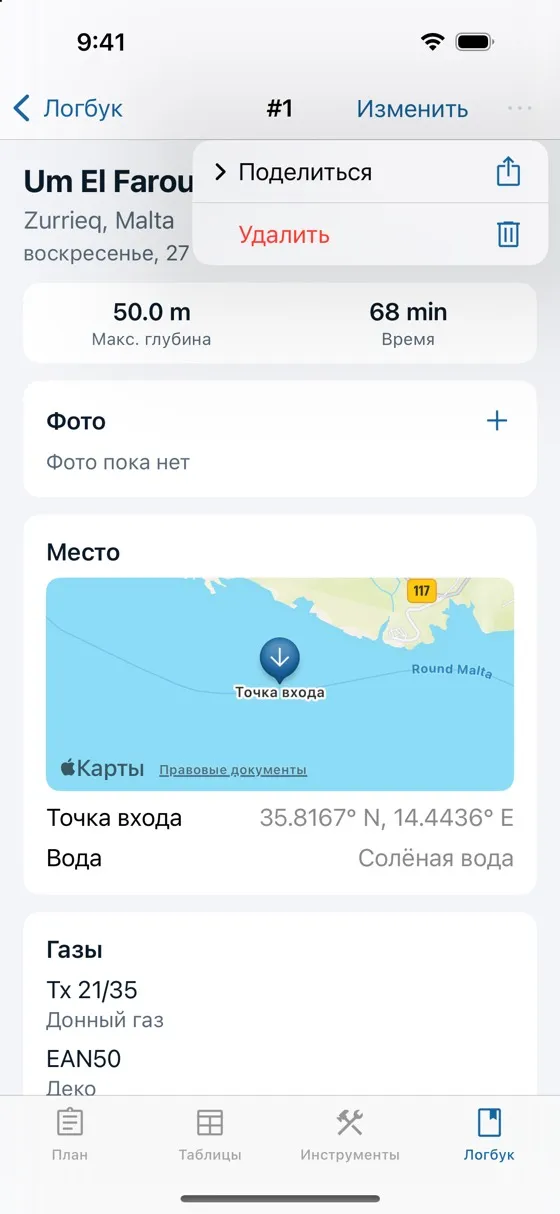

Логбук (вкладка «Логбук»)

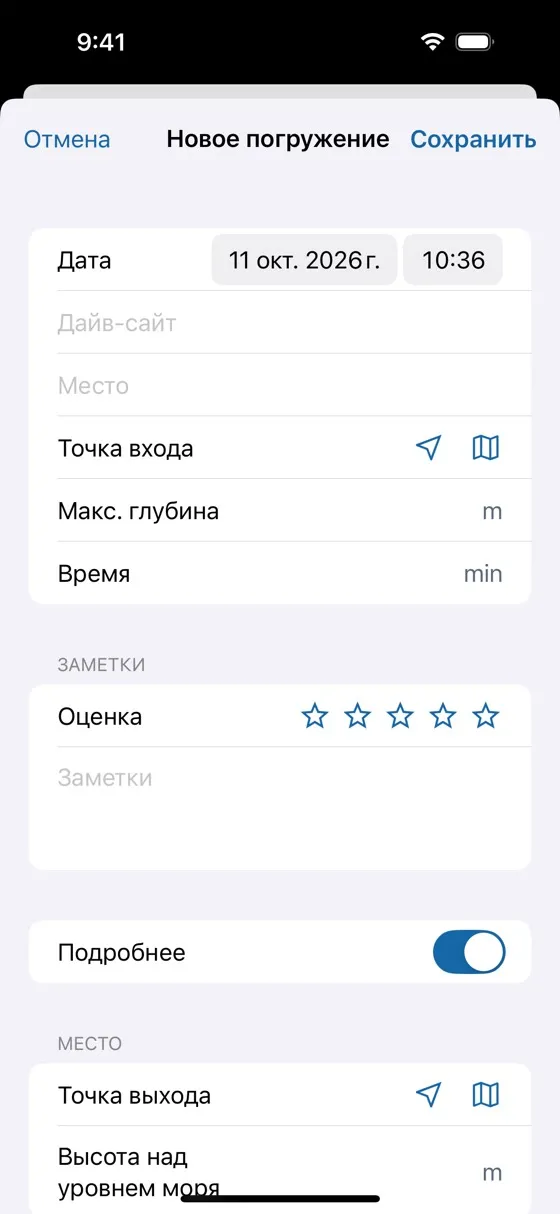

- Записывайте погружения вручную, из плана или загружайте их с дайв-компьютера — с профилем, остановками, газами, градиент-факторами и показаниями датчиков

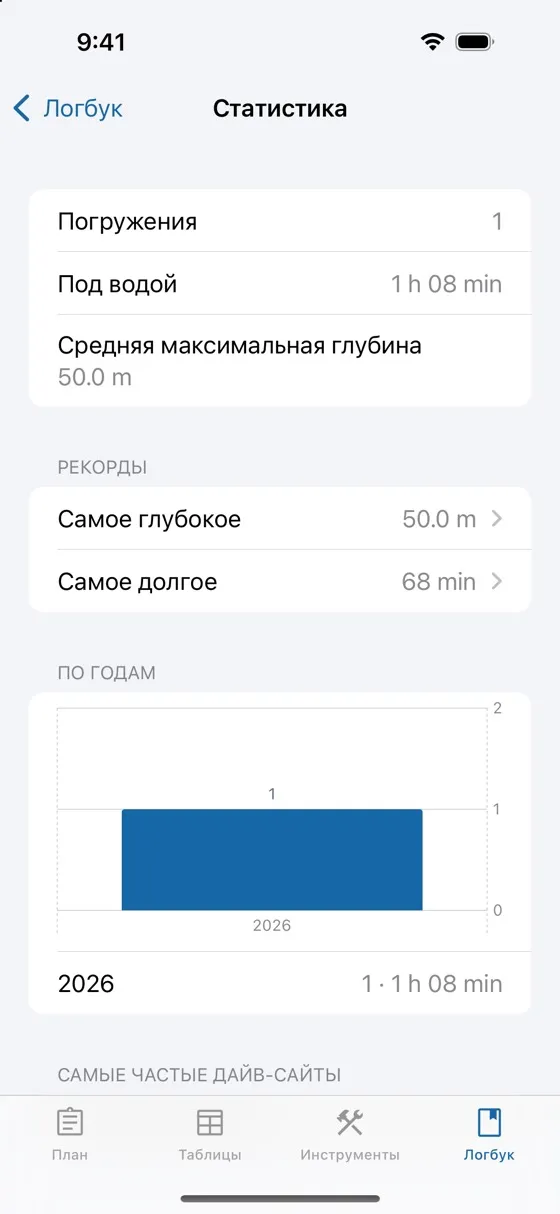

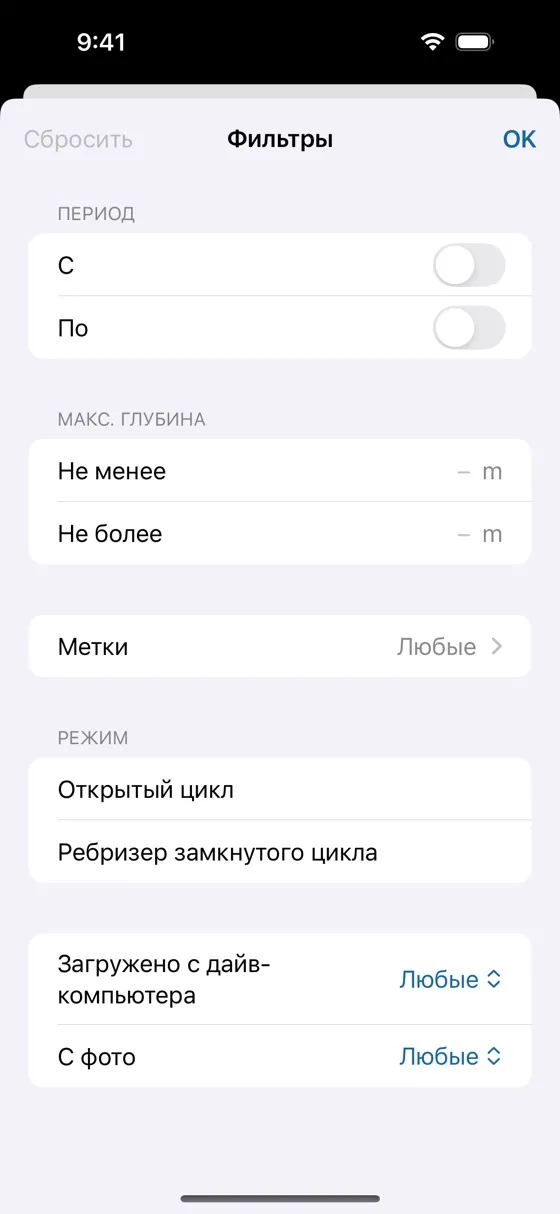

- Фото, дайв-сайты на карте, статистика, поиск и фильтры
- Экспорт (UDDF, Subsurface, CSV, логбук в PDF, архив .divelog) и импорт (UDDF, Subsurface, .divelog), синхронизация между устройствами через iCloud (iOS) или Google Drive (Android)
Везде
- Метрические или имперские единицы
- Переведено на английский, французский, немецкий, испанский, итальянский, португальский, нидерландский, польский, русский, корейский, японский и упрощённый китайский
1.Настройка приложения
Прежде чем пользоваться функциями планирования и расчёта Diveplanner, имеет смысл настроить некоторые параметры под себя: единицы измерения (метрические или имперские) и ваши реальные параметры погружения — потребление газа (SAC), скорости спуска и подъёма, консерватизм.

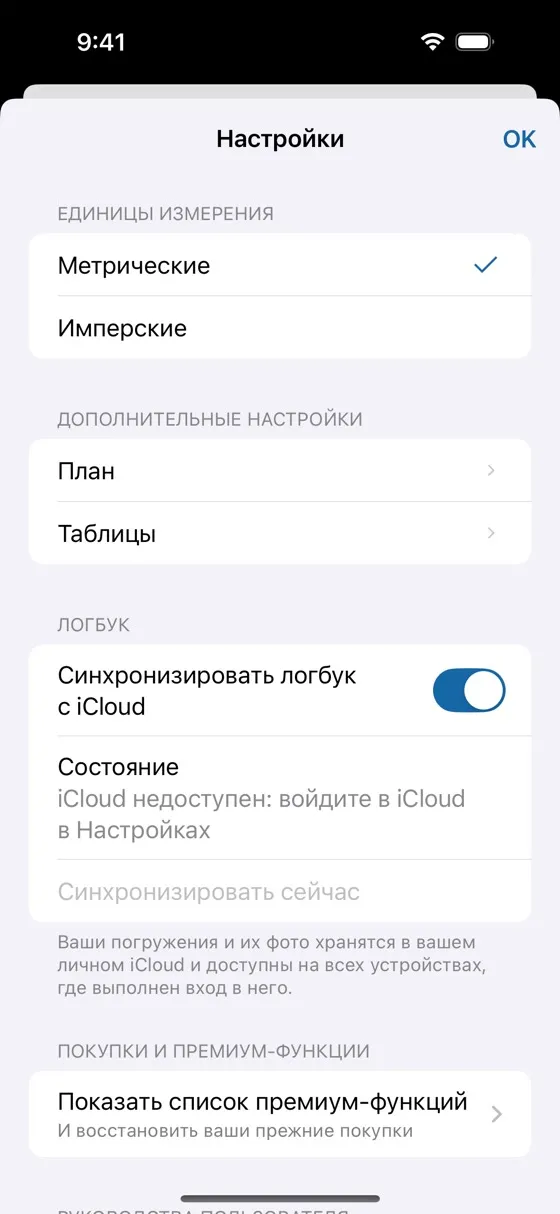

Настройки приложения
Настройки приложения открываются кнопкой с шестерёнкой в левом верхнем углу каждой вкладки.
- Единицы измерения: метрические или имперские, для ввода данных и расчёта планов, таблиц, смесей и логбука. Единицы общие для всех вкладок приложения.
- Дополнительные настройки: параметры расчётов, один набор для вкладки План и один для вкладки Таблицы (см. ниже).
- Логбук: синхронизация логбука между вашими устройствами.
- Покупки и премиум-функции: список премиум-функций, их покупка, бесплатный пробный период и восстановление прежних покупок.

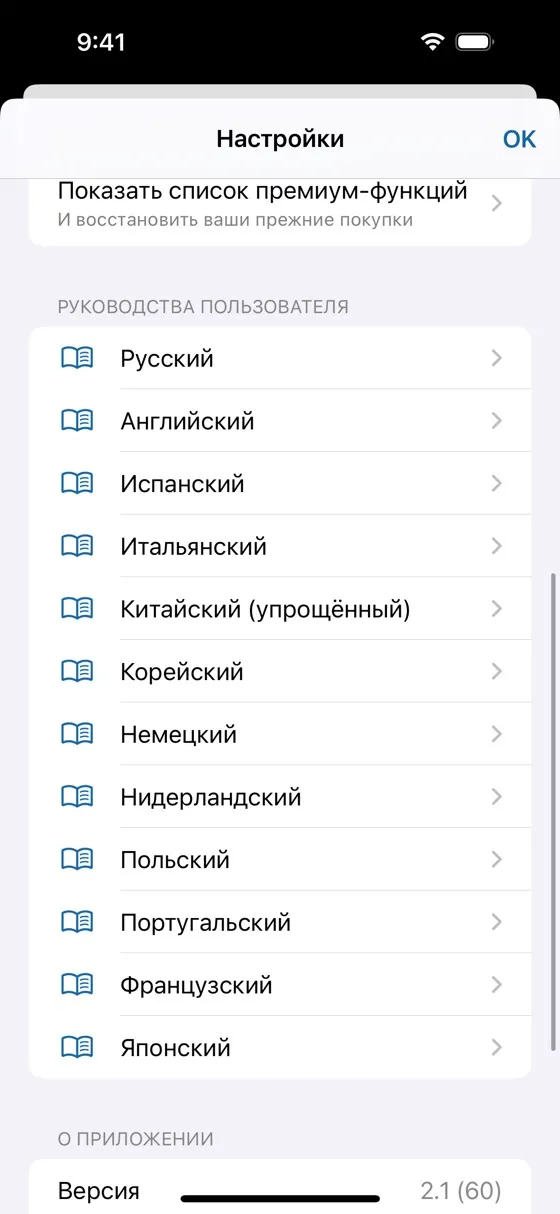

- Руководства пользователя: это руководство на каждом из 12 языков приложения; руководство на языке приложения показывается первым.
- О приложении: версии приложения и его вычислительного ядра.

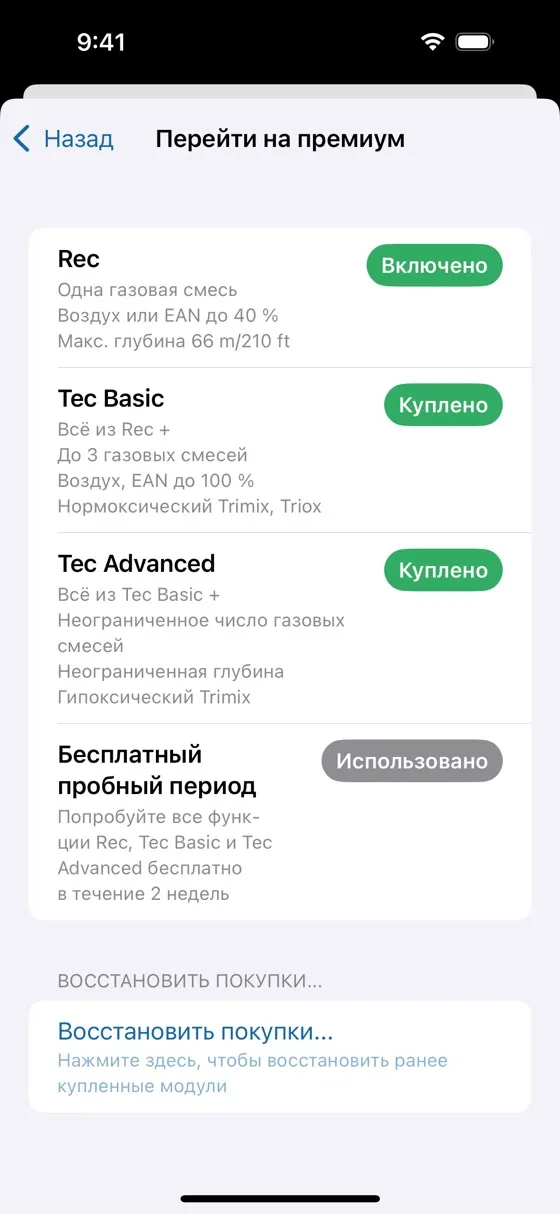

Премиум-функции и бесплатный пробный период
В разделе Показать список премиум-функций можно посмотреть, что входит в каждый уровень, купить его или начать бесплатный пробный период всех функций. Покупки разовые, это не подписки. При погружении на CCR дилюент подчиняется правилам своего уровня, а бейлаут-газы учитываются в числе его газов.
| Уровень | Включает |
|---|---|
| Rec | Один газ: воздух или нитрокс с содержанием кислорода до 40 %, без гелия; максимальная глубина 66 m / 210 ft |
| Tec Basic | Всё из Rec, а также до 3 газов: нитрокс с содержанием кислорода до 100 %, нормоксический тримикс и триокс (в каждом газе не менее 18 % кислорода); максимальная глубина 66 m / 210 ft; максимальное время на дне для планов на открытом цикле |
| Tec Advanced | Всё из Tec Basic, а также неограниченное число газов, неограниченная глубина, гипоксический тримикс; максимальное время на дне для планов CCR |
| Бесплатный пробный период | Все функции Tec Advanced бесплатно в течение 2 недель, однократно (iOS и Android) |
Восстановить покупки возвращает уже купленные уровни, например после переустановки приложения или на другом устройстве с той же учётной записью Apple или Google.

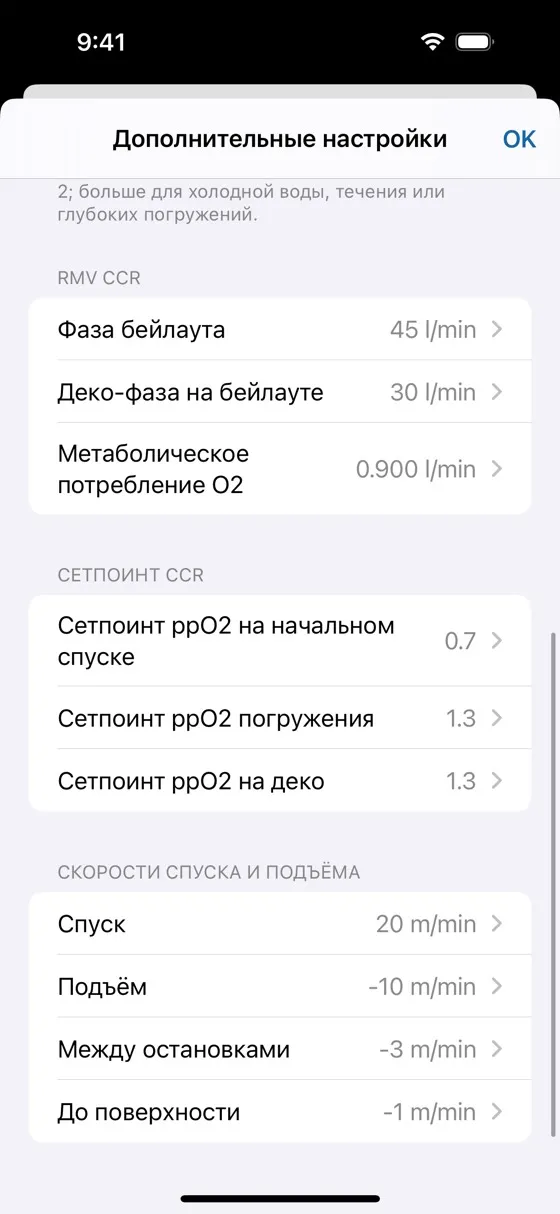

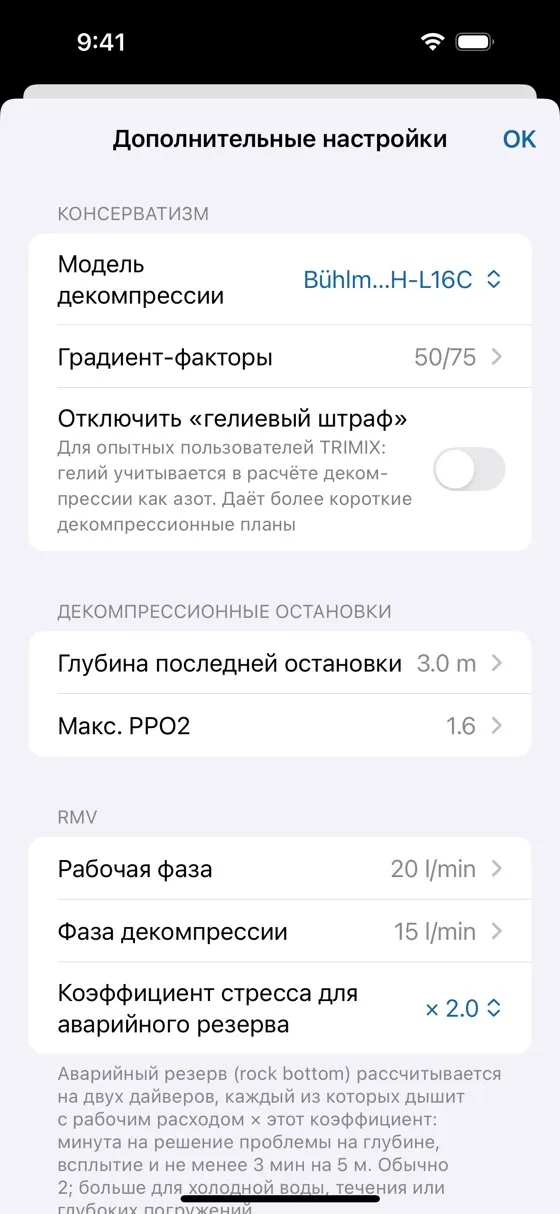

Дополнительные настройки
Откройте в настройках Дополнительные настройки › План или Дополнительные настройки › Таблицы. Дополнительные настройки содержат важные параметры планов погружений, таблиц и потребности в газе:
- Консерватизм: модель декомпрессии и градиент-факторы
- Отключение «гелиевого штрафа»
- Декомпрессионные остановки: глубина последней остановки и максимальное ppO2
- Потребление газа (RMV) в рабочей фазе и в фазе декомпрессии
- Потребление газа на бейлауте CCR и метаболическое потребление O2
- Сетпоинты CCR
- Скорости спуска и подъёма в разных фазах погружения
Модель декомпрессии
Diveplanner рассчитывает декомпрессию по одной из двух моделей, которая выбирается здесь или, для плана, в его разделе Настройки погружения › Консерватизм (см. главу 2):
- Bühlmann ZH-L16C — модель большинства дайв-компьютеров, с градиент-факторами в качестве консерватизма (см. ниже). Она охватывает любые газы, на открытом цикле и на CCR.
- Алгоритм Thalmann (U.S. Navy EL-DCM) — алгоритм декомпрессионных таблиц ВМС США. Его консерватизм задаётся только его набором параметров: градиент-факторы и «гелиевый штраф» к нему не применяются.
- VVal-79: погружения на воздухе и нитроксе; не охватывает газы, содержащие гелий.
- XVal-He-9 2.3 %, 4 % или 5 %: погружения на ребризере замкнутого цикла с дилюентом гелиокс, с сетпоинтами от 0.7 до 1.3, до 91 m (300 ft). Процент — это оценочный риск декомпрессионной болезни, под который подобраны параметры: чем он ниже, тем длиннее декомпрессия. Эти параметры не охватывают открытый цикл, поэтому бейлаут-план рассчитывается по Bühlmann ZH-L16C с градиент-факторами плана.
Когда погружение выходит за пределы того, что охватывают выбранные параметры, план не рассчитывается: он сообщает причину и показывает кнопку перехода к его консерватизму. С алгоритмом Thalmann график декомпрессии не показывает потолок GF 100.

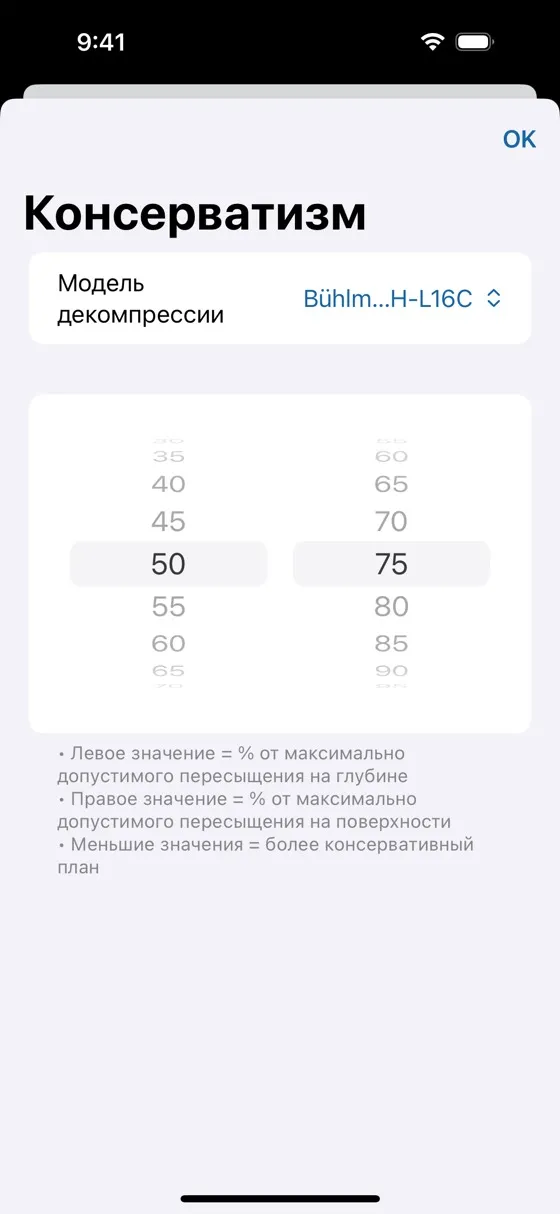

Настройка консерватизма
Diveplanner использует градиент-факторы (GF), чтобы добавить к планам погружений запас безопасности. Градиент-факторы ограничивают пересыщение тканей процентом от максимального пересыщения, допустимого моделью (M-значения). Факторов два:
- GF low — процент от M-значения, допустимый на глубине. Чем ниже это значение, тем консервативнее план и тем глубже первая декомпрессионная остановка.
- GF high — процент от M-значения, допустимый при выходе на поверхность. Чем ниже это значение, тем консервативнее план и тем длиннее мелкие остановки.
Обычно GF high выше, чем GF low, чтобы остановки плавно распределялись от глубины к поверхности. Очень низкие значения дают крайне консервативные погружения с очень долгой декомпрессией. Примеры:
- GF 10/10 крайне консервативен и, вероятно, непригоден для практических погружений
- GF 20/50 достаточно консервативен и удлиняет погружения
- GF 45/75 умеренно консервативен
- GF 100/100 не добавляет к модели никакого консерватизма
Консерватизм — личный выбор. Рекомендуем изучить декомпрессионные модели, M-значения и градиент-факторы, чтобы понять, какие значения подходят вам лучше всего. Консерватизм плана можно также изменить в его Настройках погружения (см. главу 2).
Отключение «гелиевого штрафа»
Последние исследования декомпрессии показывают, что расчёт гелия с собственными, более короткими периодами полунасыщения делает погружения на тримиксе чрезмерно консервативными, с более длинными и глубокими остановками. Эта настройка позволяет опытным тримикс-дайверам рассчитывать гелий так же, как азот, что сокращает декомпрессию. Отключение гелиевого штрафа — личный выбор, который следует делать, только полностью понимая суть этого вопроса.
Глубина последней остановки и максимальное ppO2
Последнюю декомпрессионную остановку можно задать в диапазоне от 3 m до 7 m (от 10 ft до 20 ft); по умолчанию — 3 m (10 ft). Максимальное ppO2 — это предел, используемый во время декомпрессии для выбора глубин смены газа (по умолчанию 1.6).
Потребление газа (RMV / SAC)
Минутный объём дыхания (RMV), или поверхностное потребление воздуха (SAC), — это ваш расход газа в минуту, приведённый к поверхности. Можно задать разные значения для рабочей фазы (спуск, дно, подъём до первой остановки) и для фазы декомпрессии. Они используются для расчёта потребности в газе по плану, а с указанными баллонами — давлений и аварийного резерва.
Потребление газа на CCR
Потребление газа на бейлауте CCR используется для расчёта потребности в газе для бейлаут-плана.
Метаболическое потребление O2 позволяет оценить расход кислорода во время погружения на CCR.
Сетпоинты CCR
Сетпоинты используются для расчёта насыщения инертным газом и декомпрессии в каждой фазе погружения на CCR. Сетпоинт начального спуска действует от поверхности до глубины первого уровня, затем на протяжении погружения действует сетпоинт погружения; с первой декомпрессионной остановки используется сетпоинт на деко.
Скорости спуска и подъёма
В Diveplanner заданы стандартные скорости спуска и подъёма, которые можно адаптировать к своему стилю погружений. Они определяют продолжительность фаз спуска и подъёма, а значит, насыщение и рассыщение инертным газом. Можно настроить четыре скорости:
- Спуск
- Подъём со дна до первой остановки
- Подъём между остановками
- Подъём с последней остановки на поверхность
2.Планировщик погружений (вкладка «План»)
Вкладка План предназначена для планирования многоуровневых погружений на нескольких газах. По типу погружения (открытый цикл или CCR), газам, условиям и консерватизму она рассчитывает основной план, аварийные планы и потребность в газе. План отображается в простом или подробном режиме: спуск, уровни, подъём, смены газа и декомпрессионные остановки. Приложение предупреждает о проблемах с ppO2, сетпоинтом, CNS/OTU, ICD, END и плотностью газа. Несколько погружений можно объединить в день погружений с учётом остаточного насыщения и поверхностных интервалов.
Экран «План»
- Панель инструментов: настройки (шестерёнка), сохранённые планы (папка), сохранение плана, график декомпрессии, отправка планов погружений, запись погружения в логбук (книга) и дополнительные настройки плана.
- День погружений: погружения дня с поверхностными интервалами между ними и кнопка + для добавления погружения.
- Настройки погружения: уровни, газы, консерватизм, условия и баллоны выбранного погружения.
- Вкладки планов: основной план и его аварийные планы.
- Сводка: общее время погружения (runtime), общее время декомпрессии, необходимый газ и, при указанных баллонах, максимальное время на дне.
- План погружения, а под ним баллоны и кислородная токсичность (CNS, OTU) погружения.
- Важная информация: параметры, использованные для расчёта.
План и все аварийные планы автоматически пересчитываются при любом изменении параметров.

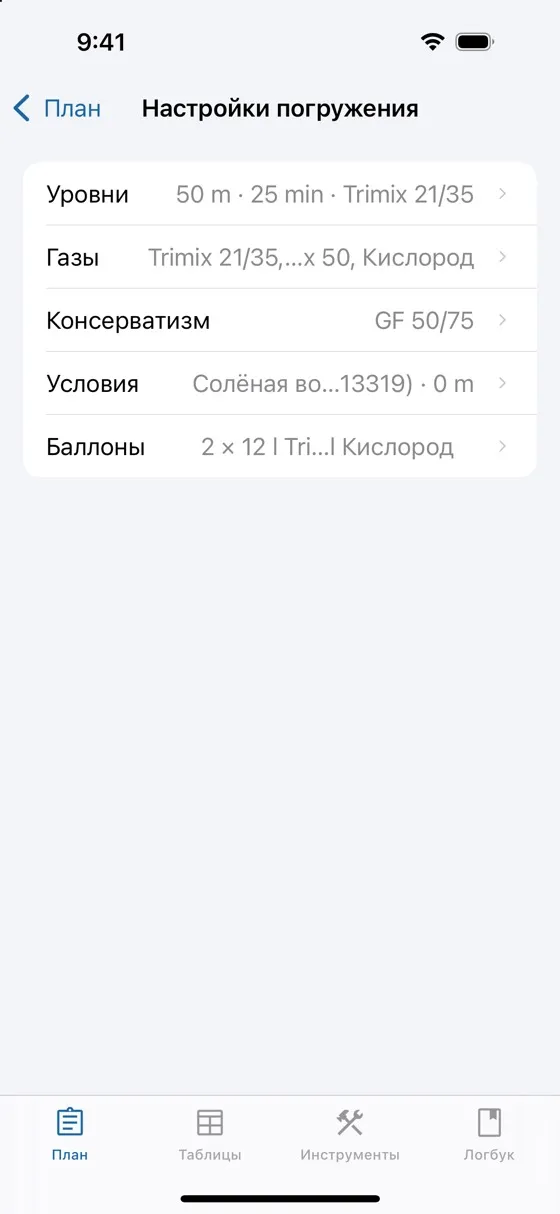

Настройки погружения
Коснитесь Настройки погружения, чтобы настроить выбранное погружение. Каждая строка показывает текущее значение:
- Уровни: дыхательный аппарат, инструкции погружения (уровни), газы и аварийные планы
- Газы: тот же экран, открытый на разделе газов
- Консерватизм: модель декомпрессии и градиент-факторы этого плана
- Условия: тип воды, высота над уровнем моря и давление на уровне моря
- Баллоны: баллоны, которые вы берёте с собой (см. главу 3)

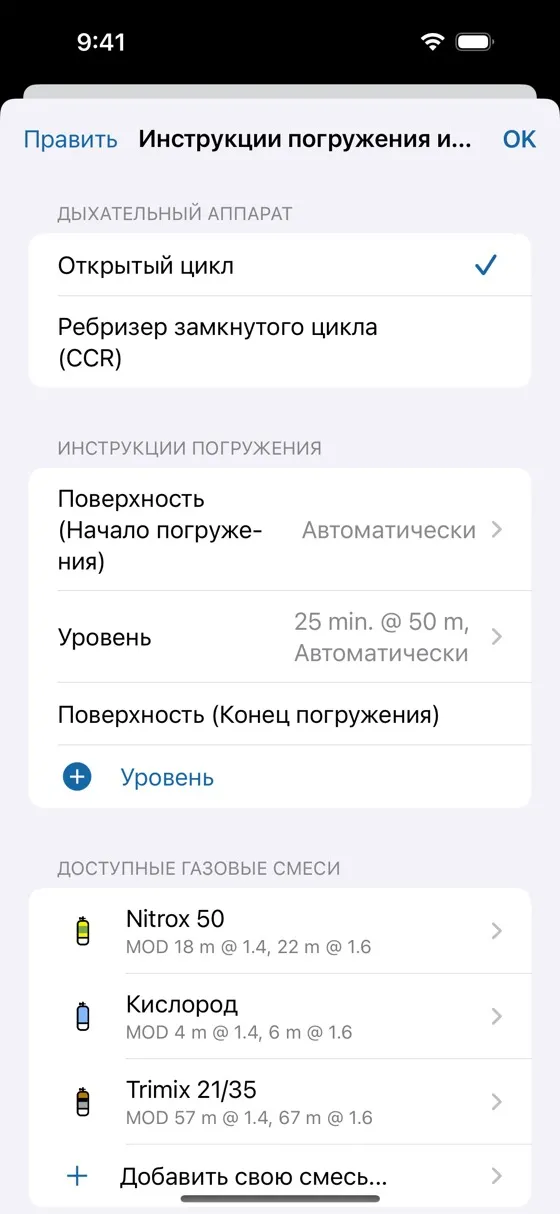

Уровни и газы
- Дыхательный аппарат: открытый цикл или ребризер замкнутого цикла. Для погружения на CCR выберите дилюент и бейлаут-газы.

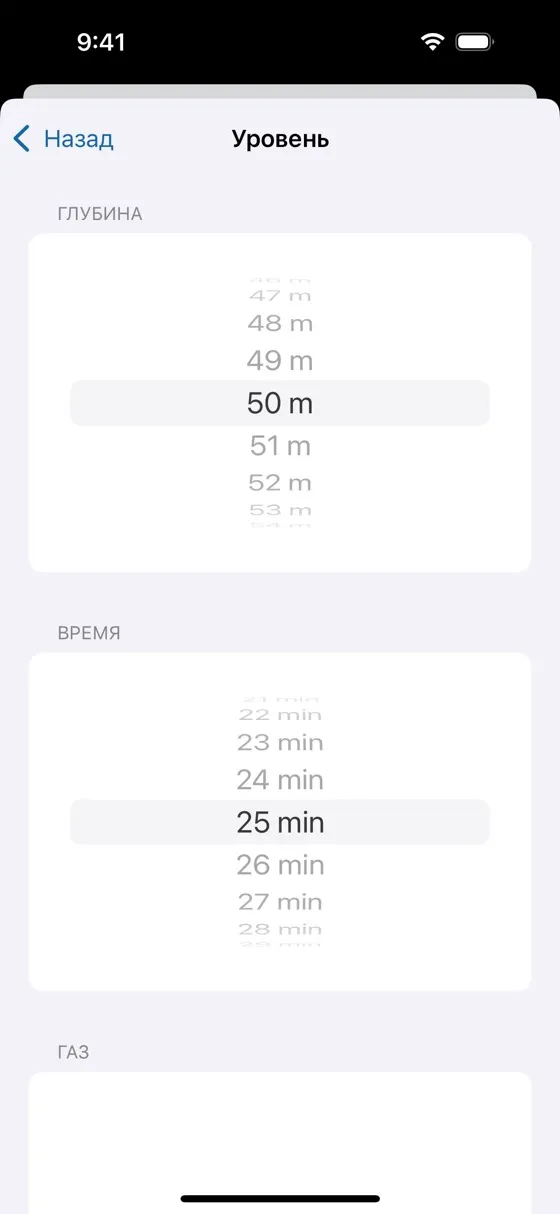

- Инструкции погружения: коснитесь уровня, чтобы изменить его глубину, продолжительность и газ. + Уровень добавляет уровень; Изменить позволяет менять порядок уровней или удалять их. Для газа уровня можно выбрать Автоматически: тогда планировщик выберет лучший из выбранных газов.
- Доступные газовые смеси: отметьте газы, доступные для этого погружения. Добавить свою смесь… создаёт новую смесь по долям кислорода и гелия; под каждым газом показаны максимальные рабочие глубины (MOD) при ppO2 1.4 и 1.6.

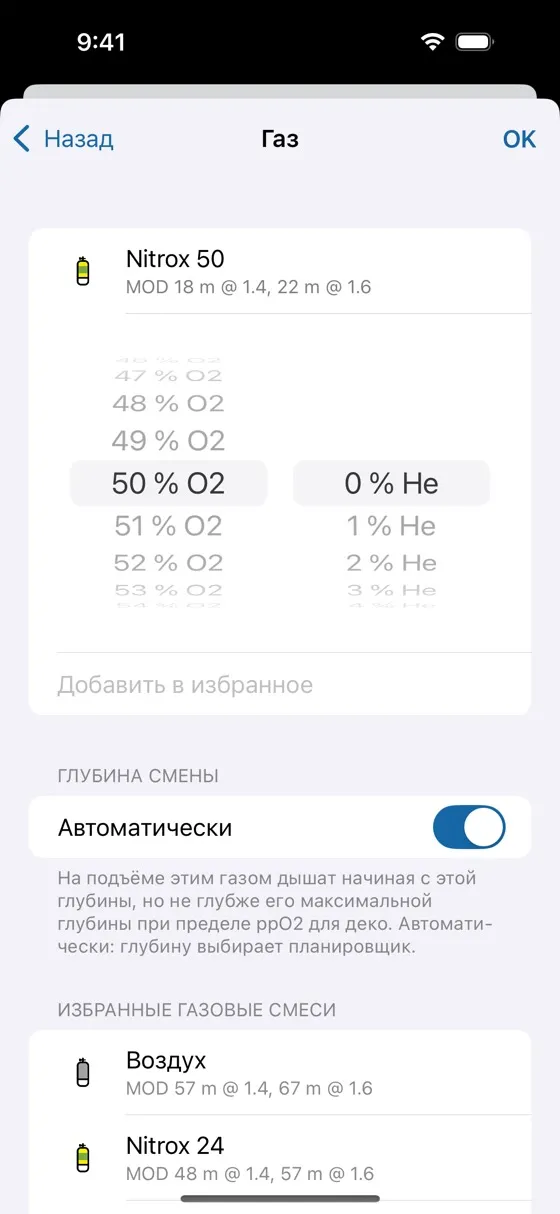

- Глубина смены: в настройках газа вариант Автоматически позволяет планировщику выбрать глубину, на которой вы переходите на этот газ при подъёме. Отключите его, чтобы задать глубину самостоятельно; она никогда не может быть больше MOD газа при пределе ppO2 для декомпрессии.
- Избранные газовые смеси: ваши привычные газы, доступные одним касанием. Добавить в избранное сохраняет среди них редактируемый газ.
Аварийные планы
Внизу экрана задайте Слишком глубоко и Слишком долго, чтобы рассчитать планы для погружения глубже или дольше запланированного, и включите GF100, чтобы рассчитать абсолютный минимум декомпрессии, необходимый для завершения погружения в пределах M-значений.
Если выбрано несколько газов, планы на случай потери газа рассчитываются автоматически: они появляются в виде вкладок над планом и называются, например, «(-) Кислород» при потере кислорода, «(-) Nitrox 50» при потере нитрокса 50 и т. д.
Для погружения на CCR бейлаут-план рассчитывается автоматически: он начинается в конце уровня, требующего больше всего бейлаут-газа, и использует выбранные бейлаут-газы.
Консерватизм и условия
Консерватизм задаёт модель декомпрессии этого плана, Bühlmann ZH-L16C или алгоритм Thalmann с его набором параметров (см. Модель декомпрессии в главе 1), чтобы вы могли рассчитать один и тот же план по обеим. С Bühlmann он задаёт градиент-факторы: GF low слева, GF high справа (см. Настройка консерватизма в главе 1). С алгоритмом Thalmann консерватизм определяется его набором параметров.

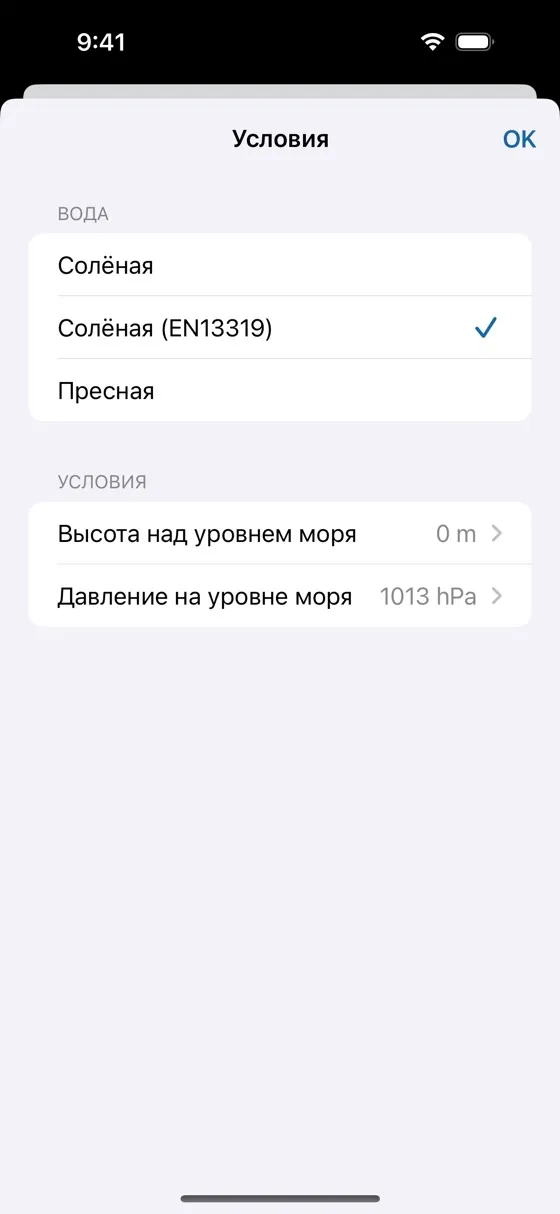

Условия задают тип воды — солёная, солёная EN 13319 (стандарт дайв-компьютеров) или пресная — и высоту места погружения над уровнем моря. При желании можно указать текущее давление на уровне моря из прогноза погоды.

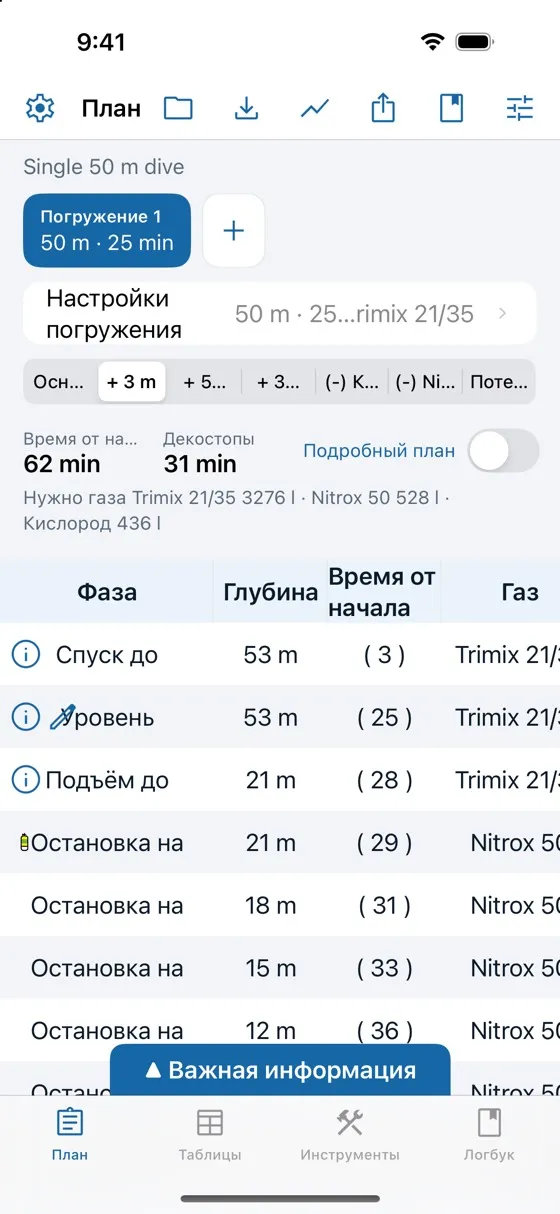

Вкладки планов
Над планом — по одной вкладке на каждый план: Основной (CCR для погружения на ребризере), затем аварийные планы:
- + 3 m, + 5 min и + 3 m/+ 5 min: слишком глубоко, слишком долго и то и другое вместе, с заданными вами значениями
- GF100, если включён
- по одной вкладке (-) газ на каждый потерянный деко-газ, а также Потеря всех деко-газов, если у вас два деко-газа или больше
- Бейлаут (и Бейлаут - GF100) для погружения на CCR
Коснитесь вкладки, чтобы увидеть её план и потребность в газе.
В сводке показаны общее время погружения (runtime), общее время декомпрессионных остановок и необходимое количество каждого газа.

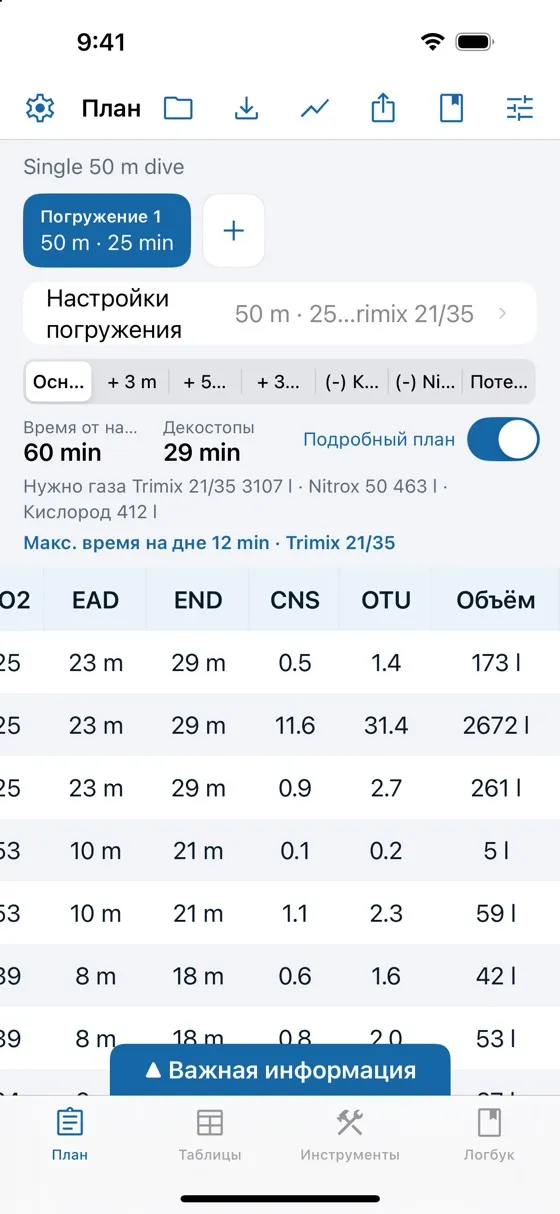

Подробный план
Включите Подробный план, чтобы увидеть продолжительность каждой фазы, подъёмы между остановками и дополнительные столбцы: ppO2, EAD, END, CNS, OTU и объём газа в каждой фазе. Прокрутите план вбок, чтобы увидеть все столбцы.
График декомпрессии
Кнопка графика на панели инструментов отображает план выбранной вкладки — основной или аварийный — в виде зависимости глубины от времени:
- профиль, окрашенный по фазам: спуск, уровни, подъёмы, декомпрессионные остановки и остановка безопасности;
- потолок при GF 100 (пунктир): наименьшая глубина, допустимая для тканей на пределе модели Bühlmann, то есть по их M-значениям;
- потолок при ваших градиент-факторах: предел, который соблюдает план. На первой остановке и глубже он соответствует GF low, а по мере подъёма смещается к GF high. Остановки остаются ниже него;
- ведущая ткань (точечная линия): давление инертного газа (азота и гелия) в наиболее насыщенной ткани, показанное как глубина с тем же давлением окружающей среды. Пока вы глубже этой линии, ткань насыщается; выше — рассыщается.
Коснитесь графика и ведите по нему пальцем, чтобы узнать время, глубину, потолки и ведущую ткань в любой момент.

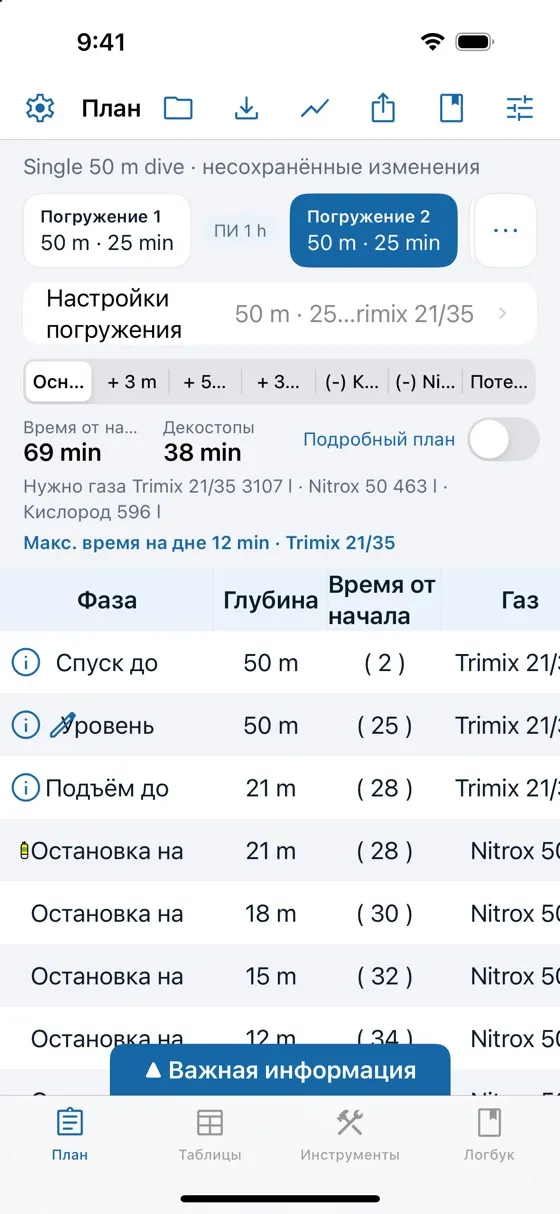

День погружений: последовательные погружения
- Коснитесь + рядом с погружениями, чтобы добавить погружение после текущего, затем задайте его настройки. Каждое погружение рассчитывается с учётом остаточного насыщения после предыдущих погружений и поверхностных интервалов. Число погружений за день не ограничено.
- Коснитесь погружения, чтобы выбрать его: план, настройки погружения и вкладки относятся к выбранному погружению.

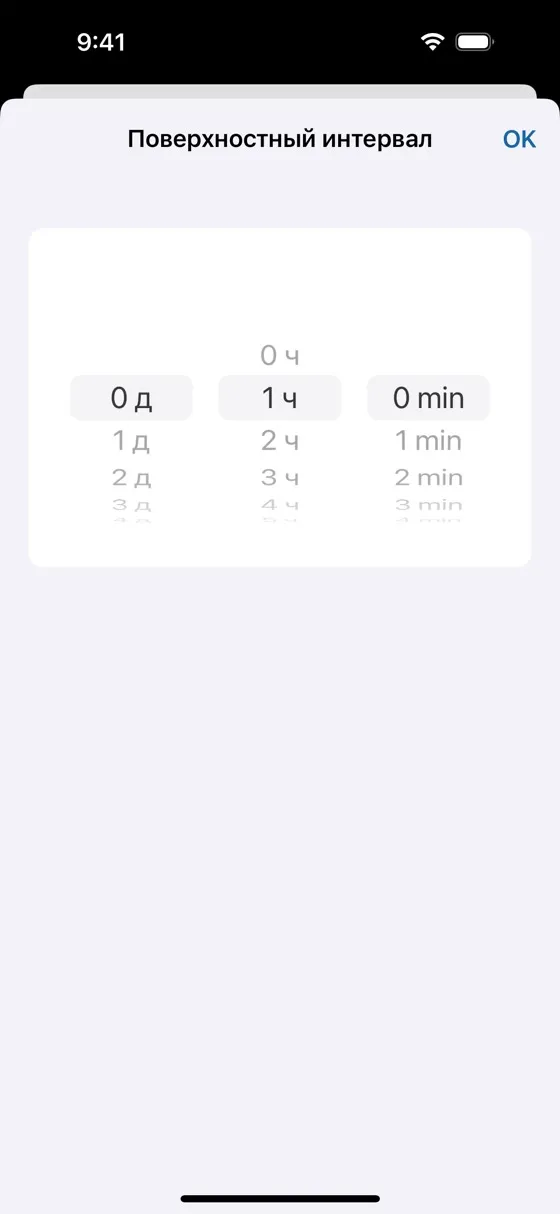

- Коснитесь метки ПИ между двумя погружениями, чтобы изменить поверхностный интервал.

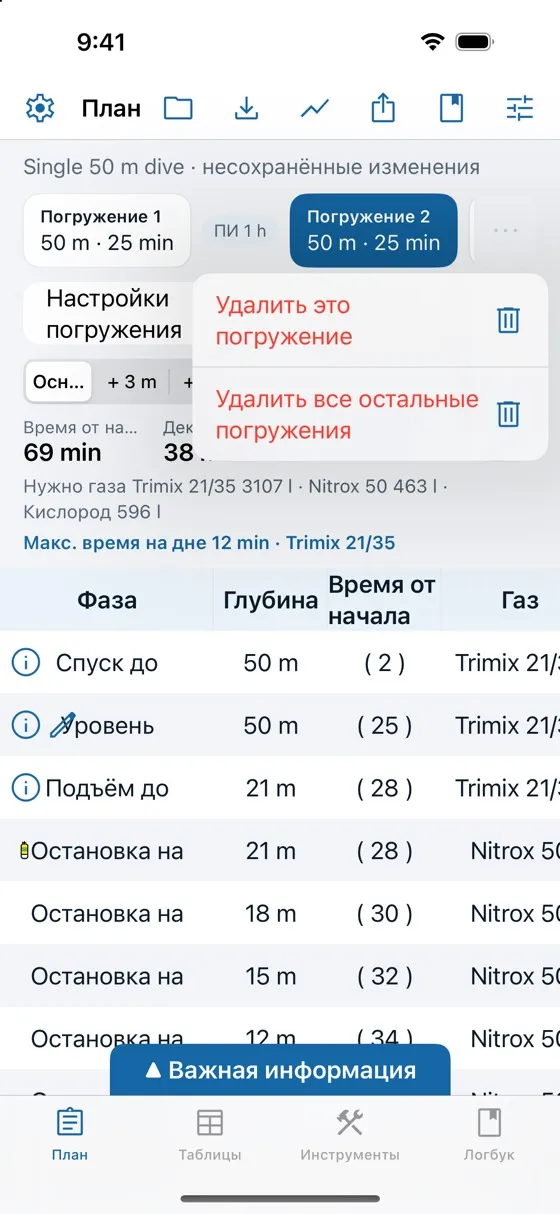

- Меню ⋯ удаляет выбранное погружение или все остальные погружения дня.
- Документ PDF содержит все погружения дня.

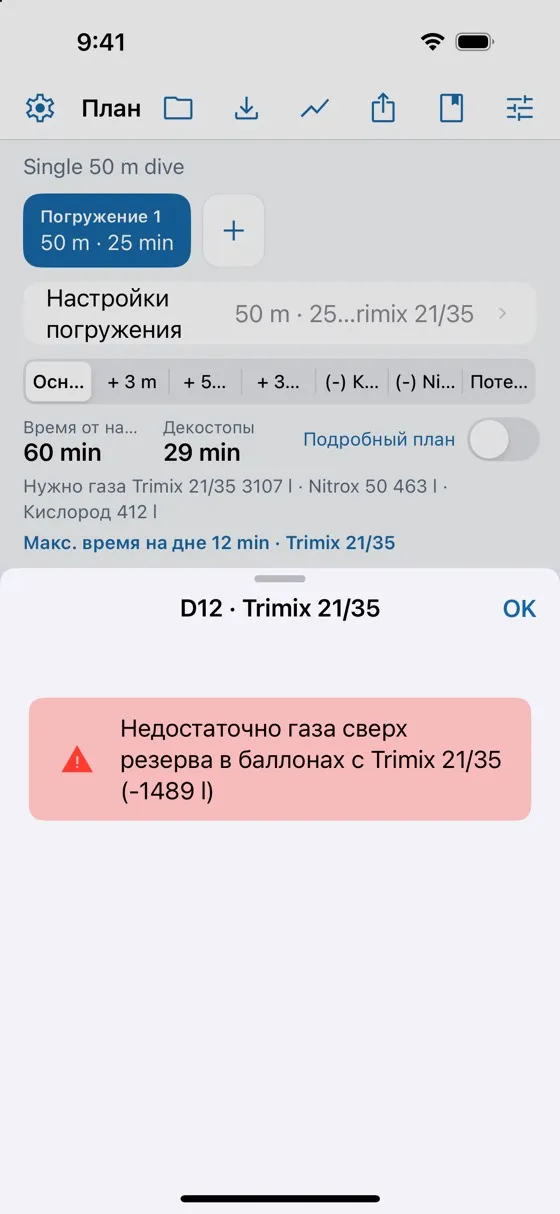

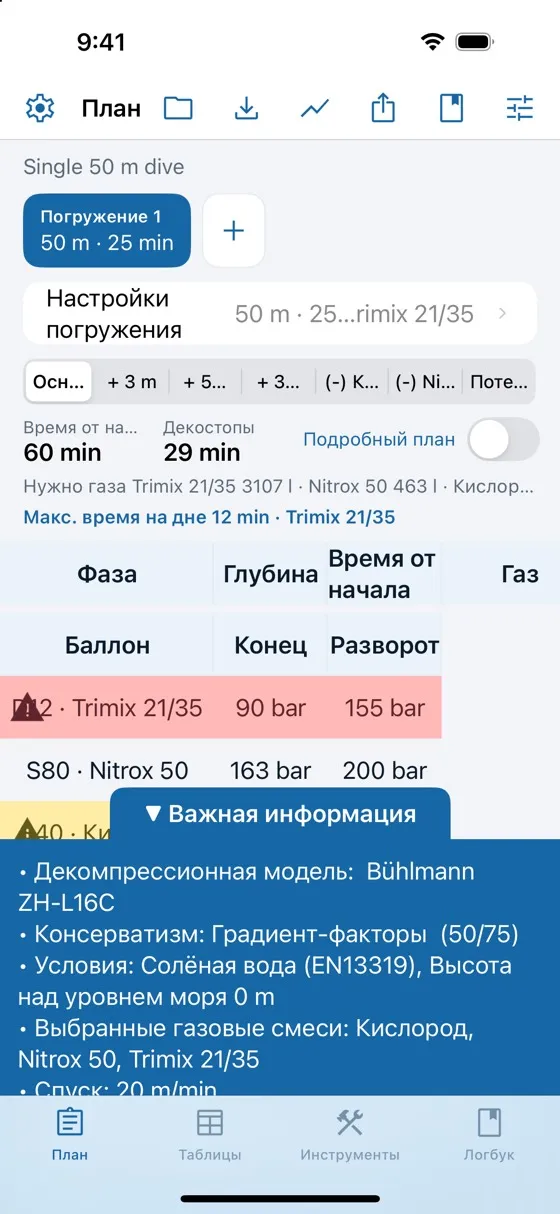

Предупреждения, предостережения и информация
План сообщает о возможных проблемах, выделяя фазу, баллон или значения кислородной токсичности жёлтым (предостережение) или красным (предупреждение). Некритичное замечание обозначается маленьким синим значком (i) перед фазой. Коснитесь выделенной фазы или значка (i), чтобы прочитать описание.
| Проверяется | Пределы |
|---|---|
| ppO2 | 1.4 на дне и 1.6 во время декомпрессии: предупреждение выше 1.45 вне декомпрессии, ошибка выше 1.65; гипоксический газ: ошибка ниже 0.16 (ниже 0.18 глубже 3 m) |
| CCR | ppO2 дилюента выше сетпоинта; недостижимый сетпоинт (информация) |
| END | информация выше 40 m, предупреждение выше 56 m |
| Плотность газа | информация выше 5.2 g/l, предупреждение выше 6.2 g/l (для CCR — в дыхательном контуре) |
| CNS | предупреждение выше 80 %, ошибка выше 100 %, для погружения и для всего дня |
| OTU | информация выше 300, ошибка выше 850, для погружения и для всего дня |
| ICD | изобарическая контрдиффузия при смене газа: риск декомпрессионной болезни внутреннего уха; пересыщение выше GF или M-значения |
| Газ | недостаточно газа сверх резерва; окончание погружения ниже аварийного резерва; газ, которого нет ни в одном баллоне |
Те же предупреждения приводятся в документе PDF.

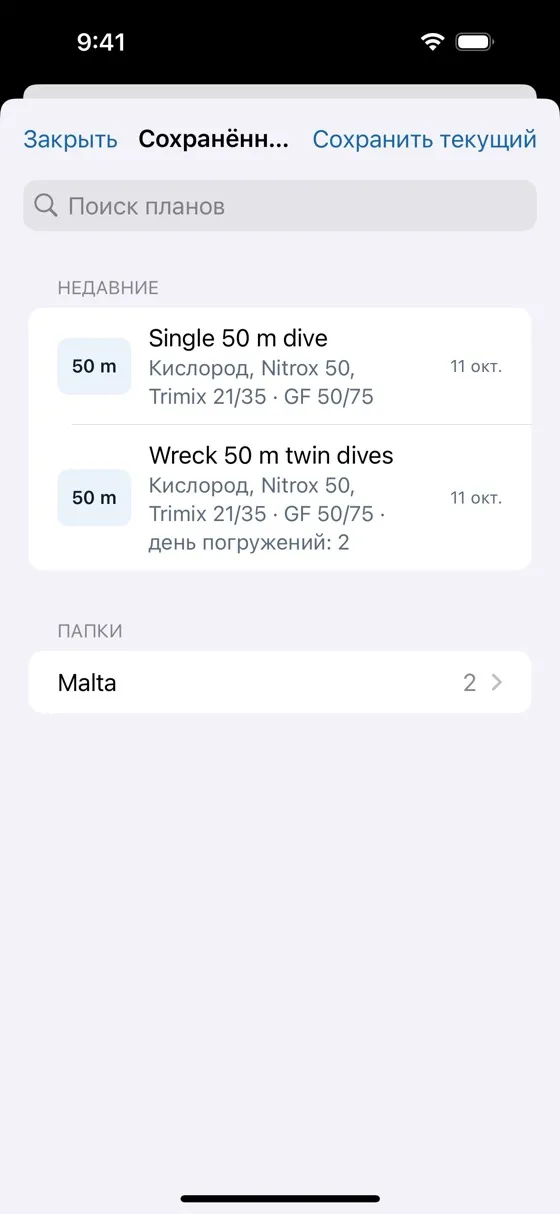

Сохранённые планы
Кнопка папки открывает сохранённые планы; кнопка сохранения рядом с ней сохраняет текущий план — весь день погружений с погружениями, газами, условиями и баллонами.
- Сохранить текущий сохраняет новый план под заданным именем и, при желании, в папке, либо обновляет открытый сохранённый план.
- Недавние показывает последние планы; Папки группируют их. Искать можно по имени или папке.
- Коснитесь плана, чтобы открыть его: после подтверждения он заменит текущий план.
- Смахните план или нажмите на него и удерживайте, чтобы переименовать, переместить, дублировать, отправить или удалить его.
- Отправленный план — это файл .diveplan. Полученный через «Файлы», почту, AirDrop или мессенджер, он открывается на вкладке «План» после подтверждения и остаётся среди ваших сохранённых планов. Он сохраняет настройки отправителя (декомпрессионная модель, градиент-факторы, потребление газа): измените их в настройках погружения.
- Синхронизация: включите в настройках Синхронизировать планы, чтобы ваши сохранённые планы были на всех ваших устройствах: в вашем личном iCloud на iOS, iPadOS и Mac, в личной папке на Google Drive на Android.
3.Баллоны и планирование газа
Без указанных баллонов Diveplanner показывает объём каждого газа, необходимый по плану. Если описать баллоны, которые вы берёте с собой, приложение также проверит, достаточно ли у вас газа, покажет давления, которые нужно контролировать под водой, и максимальное время на дне, которое позволяет ваш газ. Баллоны доступны на любом уровне; для максимального времени на дне нужен Tec Basic (Tec Advanced для погружения на CCR).

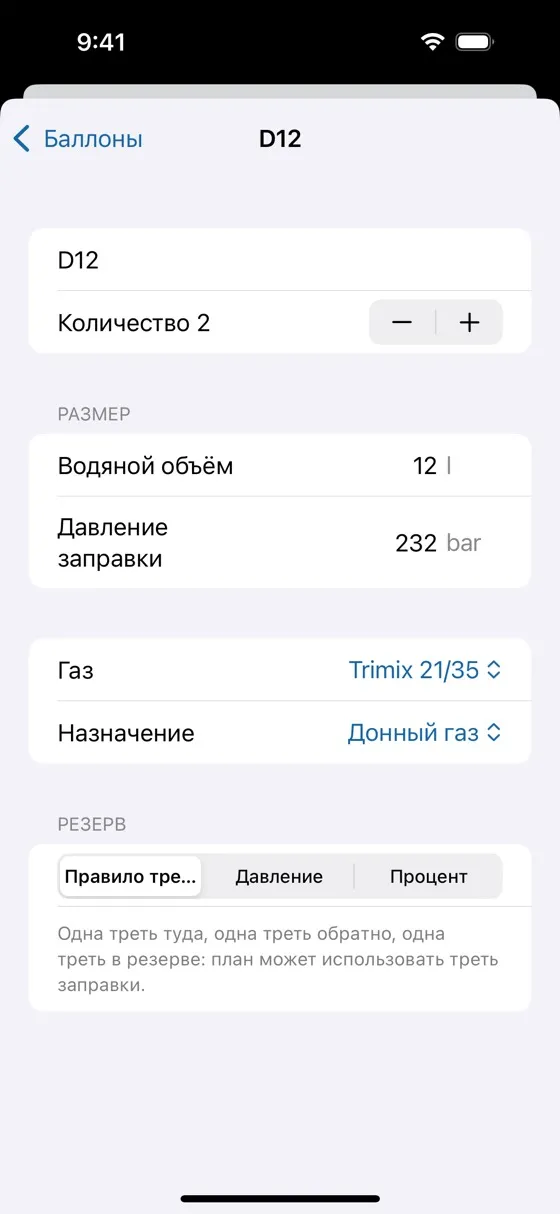

Описание баллонов
- Откройте Настройки погружения › Баллоны. Добавить баллон создаёт баллон; Один баллон на газ создаёт по баллону для каждого газа погружения.
- Для каждого баллона: название, количество (2 для спарки или двух сайдмаунт-баллонов), водяной объём, давление заправки, газ в нём и его назначение (донный газ, стейдж / деко; для погружения на CCR — кислород, дилюент или бейлаут). Один баллон на газ предлагает 12 l при 232 bar для донного газа и 7 l при 200 bar для остальных (3 l для кислорода и дилюента CCR).
- Резерв: газ, который остаётся в баллоне нетронутым.
- Правило третей: одна треть туда, одна треть обратно, одна треть в резерве — план может использовать одну треть заправки
- Давление: фиксированное давление резерва, например 50 bar
- Процент: процент от давления заправки

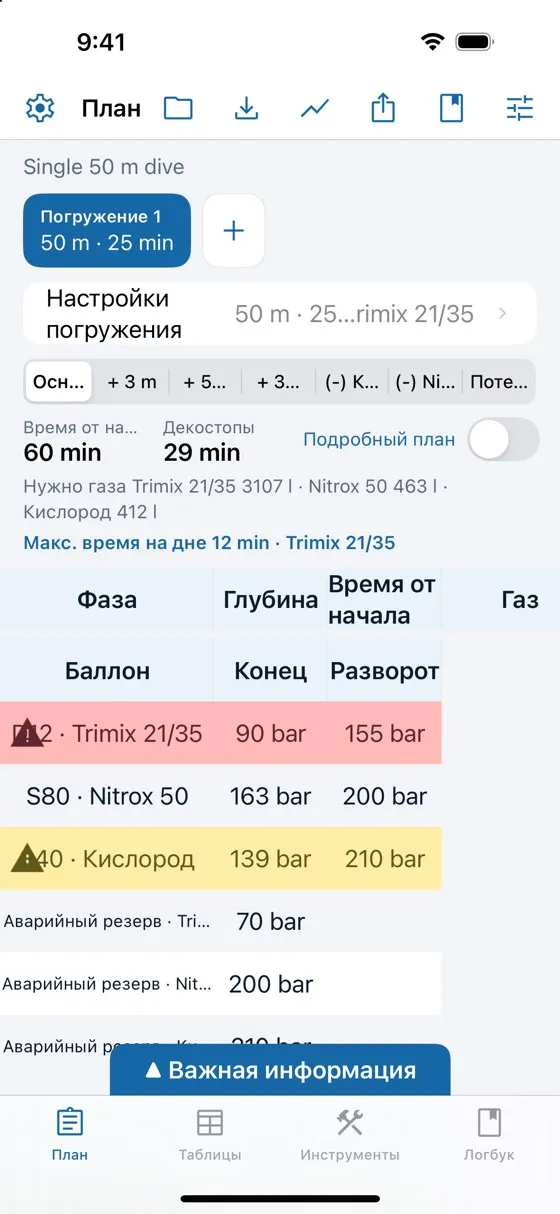

Баллоны в плане
Под планом таблица баллонов показывает для каждого из них:
- Конец: давление, оставшееся в конце погружения, если вы дышите в соответствии с заданным потреблением газа
- Разворот: давление, при котором вы заканчиваете донную фазу и начинаете подъём, — две трети заправки по правилу третей, в остальных случаях большее из значений резерва и аварийного резерва; никогда не ниже аварийного резерва
- Аварийный резерв (rock bottom, по одной строке на газ): газ, необходимый, чтобы вывести двух дайверов на поверхность из самой неблагоприятной точки погружения, — одна минута на решение проблемы на глубине, затем весь подъём с остановками и как минимум 3-минутной остановкой безопасности на 5 м, при этом каждый дайвер дышит с рабочим расходом × Коэффициент стресса для аварийного резерва (по умолчанию 2, то есть двое дайверов расходуют вчетверо больше вашего рабочего расхода; задаётся в настройках дайвера, под значениями расхода газа). Он рассчитывается для конца каждого уровня, берётся наибольшее значение с округлением вверх до 10 bar (100 psi), но не менее 50 bar (500 psi). Для погружения на CCR вместо этого проверяется бейлаут-газ.
Баллон выделяется красным, если плану нужно больше газа, чем можно использовать сверх резерва, и жёлтым, если подъём начнётся ниже его аварийного резерва (газ, которым вы дышите при обычном подъёме, может затем опустить давление ниже него: аварийный резерв сохраняется на случай чрезвычайной ситуации в конце донной фазы). Коснитесь баллона, чтобы прочитать предупреждение: в нём указан недостающий объём или давление аварийного резерва.
Максимальное время на дне
Под сводкой Макс. время на дне показывает наибольшее время на дне, которое позволяют ваши баллоны, и то, чем оно ограничено: газ, аварийный резерв, бейлаут-газ, CNS или OTU (или отсутствие ограничения до 180 минут). Коснитесь его, чтобы задать это время для самого глубокого уровня. Оно показывается в основном плане.

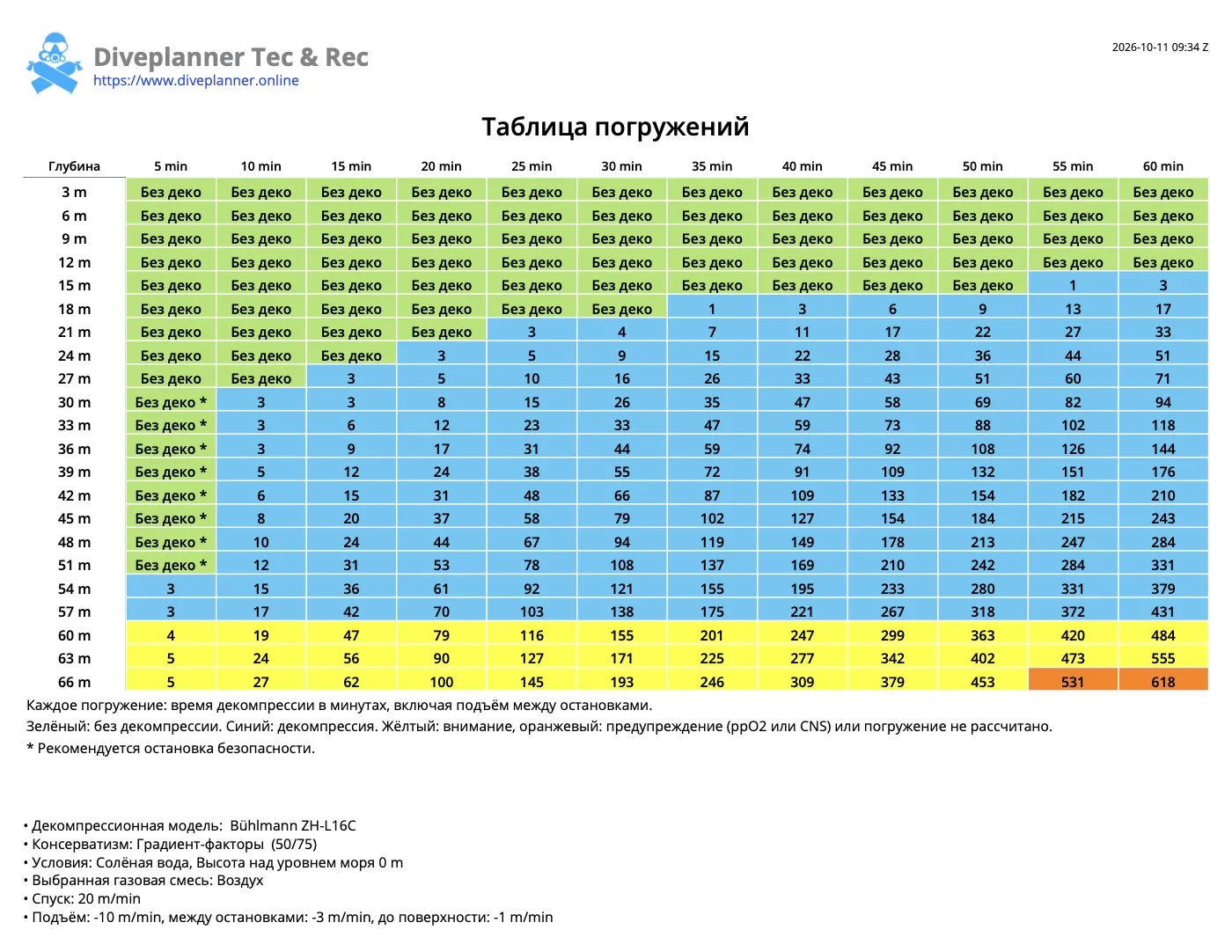

4.Таблица погружений (вкладка «Таблицы»)
Вкладка Таблицы позволяет быстро рассчитывать стандартные погружения. По типу погружения (открытый цикл или CCR), газам, условиям и консерватизму она строит таблицу по глубине и времени на дне и показывает, требуются ли декомпрессионные остановки. Она также предупреждает о проблемах с ppO2, сетпоинтом, CNS и OTU.
- Зелёные ячейки — погружения без обязательной декомпрессии при текущих газах, условиях и консерватизме. ОСТАНОВКА БЕЗОПАСНОСТИ рекомендуется, если погружение достигло 30 m (98 ft) или глубже либо если в конце погружения какая-либо ткань превышает 80 % своего M-значения для поверхности.
- Синие ячейки — декомпрессионные погружения. Значение — число минут декомпрессионных остановок, включая подъём между остановками.
- Жёлтые ячейки близки к кислородному пределу: ppO2 выше 1.44, CNS выше 80 % или ppO2 на CCR выше сетпоинта.
- Оранжевые ячейки превышают предел: ppO2 выше 1.6, CNS выше 100 % или погружение, которое невозможно рассчитать.
Шаг глубины — 3 m (10 ft), шаг времени на дне — 5 минут.
Подробности погружения
Коснитесь ячейки, чтобы увидеть подробности этого погружения:
- Общая продолжительность, включая спуск, уровень, подъём и остановки
- Декомпрессионные остановки: глубина, продолжительность и газ
- Кислородная нагрузка: максимальное ppO2, CNS и OTU
- Замечания и предупреждения, если они есть
Кнопка в левом верхнем углу окна подробностей (Добавить в повторные погружения на Android) добавляет это погружение в день погружений как предыдущее погружение, совершённое за час до текущего: таблица пересчитывается с учётом его остаточного насыщения. Предыдущее погружение можно также добавить кнопкой +, указав его глубину и продолжительность.
Обновление таблицы
- Настройки погружения задают дыхательный аппарат и газы, консерватизм и условия (тип воды, высота над уровнем моря и давление на уровне моря) таблицы.
- Таблица автоматически пересчитывается при изменении параметра.
- Погружения дня над таблицей — это предыдущие погружения: таблица учитывает их остаточное насыщение и поверхностные интервалы. Коснитесь метки ПИ, чтобы изменить поверхностный интервал; меню ⋯ удаляет все предыдущие погружения.
- Панель Важная информация содержит параметры, использованные для расчёта таблицы.
- Кнопка отправки на панели инструментов позволяет отправить или распечатать таблицу в виде документа PDF (см. главу 7).
5.Инструменты (вкладка «Инструменты»)
Вкладка Инструменты объединяет инструменты, дополняющие планирование погружения: смешивание газов, чтобы заправить баллоны, приливы, чтобы выбрать время погружения, и цвета фото — для снимков, которые вы привозите с погружений. Коснитесь инструмента, чтобы открыть его; кнопка «Назад» возвращает к списку.
Смешивание газов
Инструмент Смешивание рассчитывает заправку по парциальным давлениям: от газа, оставшегося в баллоне, до нужной смеси.
- Баллон: его водяной объём и рабочее давление.
- Сейчас в баллоне: оставшееся давление и доли кислорода и гелия. Если в баллоне слишком много газа или не тот газ, его сначала стравливают.
- Лучшая смесь для глубины: по глубине, максимальному ppO2, максимальной END и максимальной плотности газа (5.2 или 6.2 g/l) — оптимальный тримикс или нитрокс. Сделать целевой выбирает её в качестве смеси для заправки.
- Целевая смесь: нужное давление и доли кислорода и гелия или распространённая смесь из списка.
- Газ для дозаправки: воздух, Nitrox 32 или Nitrox 36. Реальный газ (при 20 °C) учитывает сжимаемость газов, которую законы идеального газа при высоких давлениях не учитывают. Кислород перед гелием меняет порядок заправки.
- Заправка: этапы — гелий, кислород, затем дозаправка — с давлением, которое нужно достичь на каждом этапе, добавляемым давлением и объёмом, а также предупреждениями (подготовка для работы с кислородом, гипоксическая смесь).
- Маркировка баллона: MOD при ppO2 1.4 и 1.6, минимальная глубина для гипоксической смеси, END и плотность газа на MOD. Добавить в мои газы добавляет смесь в избранные газы.
Приливы
Инструмент Приливы показывает прилив и приливное течение за день в месте погружения: когда вода полная или малая и когда течение ослабевает, — чтобы погрузиться на затонувшее судно, в проливе или в дрейфе в нужное время.
- Места: Моё местоположение или Выбрать на карте добавляет место (или открывает уже сохранённое в пределах 500 m), названное по карте. Смахните место или нажмите и удерживайте его, чтобы переименовать или удалить.
- Прогноз: ближайшая приливная станция NOAA (США и их территории) в пределах 25 km, а иначе глобальная модель приливов EOT20, которая прогнозирует прилив в любой точке моря; коснитесь, чтобы выбрать другую станцию рядом с местом. Уровень отсчёта высот — картографический нуль страны (MLLW в США, иначе LAT) или средний уровень моря.
- День: стрелки, дата или Сегодня. Время указано местное, в часовом поясе места; часовой пояс показывается, если он отличается от вашего.
- Высота прилива: кривая за день, ночи затенены, полные и малые воды отмечены, текущий момент — оранжевая линия. Коснитесь графика и ведите пальцем, чтобы считать высоту в любой момент с точностью до минуты: время и высота отображаются над пальцем, показание притягивается к ближайшей полной или малой воде, а лёгкие засечки отмечают каждые четверть часа. Показание сохраняется, когда вы отпускаете палец, вместе с тенденцией (Поднимается или Опускается, за час).
- Приливное течение: если в пределах 25 km есть станция течений NOAA — её течение за день в узлах, прилив над линией и отлив под ней, считываемое так же, с направлением; затем стоячие воды и сильнейшие приливное и отливное течения с их временем.
Цвета фото
Инструмент Цвета фото восстанавливает настоящие цвета ваших подводных фото и видео. Вода поглощает сначала красный, затем зелёный цвет, поэтому снимки, сделанные на глубине, становятся синими или зелёными и выглядят мутными. Diveplanner анализирует каждый снимок и исправляет его цветовой оттенок, дымку и недостающий красный. Оригиналы никогда не изменяются: исправленные снимки сохраняются как новые.
- Выбрать фото или видео: до 50 за раз из вашей медиатеки; кнопка + добавляет ещё. Если снимков несколько, коснитесь миниатюры, чтобы показать её, или коснитесь и удерживайте её, чтобы удалить.
- До и После: перетащите линию по снимку, чтобы сравнить оригинал слева с исправленным снимком справа.
- Глубина: если в момент съёмки шло погружение из вашего логбука, глубина его профиля в этот момент направляет восстановление красного, которого недостаёт тем больше, чем глубже сделан снимок.
- Сила: от отсутствия коррекции (0 %) до полной коррекции (100 %). Настройки позволяют точно настроить удаление дымки, восстановление красного, баланс белого и насыщенность; Сбросить возвращает к автоматической коррекции.
- Одна коррекция для всех фото: при нескольких фото — одна коррекция для всех, чтобы серия выглядела единообразно; иначе каждое фото исправляется отдельно.
- Логотип Diveplanner: добавляет логотип Diveplanner Tec & Rec в левый нижний угол исправленных снимков.
- Сохранить в Фото сохраняет показанный снимок в медиатеку, Сохранить все — все снимки, а Поделиться отправляет их в другое приложение. Видео исправляется при сохранении или отправке, что занимает некоторое время: его цвета следуют за сценами, звук сохраняется, а видео HDR преобразуется в стандартный динамический диапазон.
6.Логбук (вкладка «Логбук»)
Вкладка Логбук хранит ваши погружения: записанные вручную, из плана или загруженные с дайв-компьютера.
- + записывает погружение вручную: дата, дайв-сайт, место, точки входа и выхода на карте, максимальная глубина, продолжительность, оценка и заметки. Подробнее показывает все остальные поля погружения, например точку выхода, высоту над уровнем моря, воду и газы.
- Записать в логбук: кнопка с книгой на вкладке «План» создаёт запись в логбуке по плану — с его глубиной, продолжительностью, газами, баллонами и параметрами декомпрессии.
- Дайв-компьютеры: загружайте погружения с дайв-компьютера Shearwater по Bluetooth (Petrel 2, Perdix, Perdix AI, Nerd 2, Teric, Peregrine). Каждое погружение загружается с профилем, газами, режимом (открытый цикл, CCR или бейлаут, записанный как открытый цикл), градиент-факторами и декомпрессионной моделью. Загружаются только погружения, которых ещё нет в логбуке; если загрузка прервалась (потеря связи Bluetooth, закрытие приложения), следующая продолжится с того места, где она остановилась. Держите телефон рядом с дайв-компьютером: во время загрузки экран остаётся включённым.
- Профиль загруженного погружения показывает остановки, которых требовал дайв-компьютер, а под ним — записанные им значения: температуру, ppO2 и сетпоинт, CNS, давление в баллонах, запас времени по газу (gas time) и NDL. Коснитесь профиля, чтобы узнать значения в конкретный момент.
- Фото: добавляйте к погружению фотографии с камеры или из медиатеки; снимки, сделанные во время погружения, предлагаются автоматически. Добавляйте подписи и выбирайте обложку.
- Поиск по дайв-сайту, месту, напарнику или заметкам; кнопка фильтра сужает список по датам, глубине, продолжительности, типу погружения, погружениям, загруженным с дайв-компьютера, или погружениям с фото.
- Сводка вверху открывает статистику: итоги, рекорды, погружения по годам, самые частые дайв-сайты.
- Кнопка карты показывает ваши дайв-сайты на карте.
- Экспорт логбука или отдельного погружения из его меню ⋯: архив .divelog (с фото), UDDF 3.2, Subsurface XML, CSV или логбук в PDF со строками для подписи напарника и инструктора. Импорт файлов .divelog, UDDF и Subsurface (.ssrf, .xml).
- Синхронизация: включите в настройках Синхронизировать логбук, чтобы ваши погружения и фото были на всех ваших устройствах — в вашем личном iCloud на iOS, iPadOS и Mac, в личной папке на Google Drive на Android.
7.Отправка и печать планов погружений и таблиц
Вы можете отправлять или печатать готовые к вырезанию планы погружений, а также таблицы погружений.
- Коснитесь кнопки отправки на панели инструментов вкладки «План», затем выберите Планы в PDF. Файл плана (.diveplan) вместо этого отправляет сам план, который напарник открывает и изменяет в Diveplanner (см. Сохранённые планы в главе 2).
- Выберите приложение-получатель, Печать или место для сохранения документа.
- Создаётся документ PDF, в котором для каждого погружения дня (сначала предыдущие погружения с поверхностными интервалами) приводятся все его планы — основной, аварийные, GF100, на случай потери газа и бейлаут, — каждый с:
- планом погружения со сменами газа
- потребностью в газе по объёму и массе или, при указанных баллонах, конечным давлением и давлением разворота для каждого баллона и аварийным резервом для каждого газа
- CNS и OTU, накопленными за день
- предупреждениями, начиная с самых серьёзных
Таблица погружений
Кнопка отправки на вкладке Таблицы создаёт документ PDF с таблицей на одной альбомной странице: глубины по вертикали, время на дне по горизонтали, каждое погружение со временем декомпрессии в цветах экрана (без декомпрессии, декомпрессия, предостережение, предупреждение) и знаком * там, где рекомендуется остановка безопасности. После предыдущих погружений в заголовке таблицы указывается её место в дне погружений, а предыдущие погружения перечисляются. Внизу — параметры расчёта.
