Bem-vindo ao Diveplanner Tec & Rec!
O Diveplanner é um aplicativo para mergulhadores recreativos e técnicos, em circuito aberto ou com rebreather de circuito fechado (CCR). Ele planeja um ou vários mergulhos do dia, com os planos de contingência, o gás de que você precisa e o gás que você leva, e a sua exposição ao oxigênio. Funciona em unidades métricas ou imperiais.
O Diveplanner foi concebido como uma ferramenta segura e confiável para mergulhadores. Ele ajuda você a planejar mergulhos técnicos e recreativos de forma rápida e fácil, e a compartilhar o plano na hora com a sua dupla. Desde a versão 2.0, ele também calcula as suas misturas e mantém o seu livro de mergulhos; a versão 2.1 acrescenta as marés e as correntes de maré de qualquer ponto de mergulho; a versão 2.2 acrescenta o algoritmo de descompressão de Thalmann da U.S. Navy e restaura as cores reais das suas fotos e vídeos subaquáticos; a versão 2.3 compartilha um plano como arquivo que a sua dupla pode abrir e alterar, e mantém os seus planos salvos sincronizados entre os seus dispositivos.
Este guia apresenta os principais recursos e conceitos do aplicativo.
Requisitos mínimos
- um iPhone ou iPad com iOS / iPadOS 17 ou posterior
- um Mac com Apple silicon e macOS 14 Sonoma ou posterior (Mac Catalyst)
- um celular ou tablet Android com Android 9 (Pie) ou posterior
Recursos e funcionalidades do Diveplanner Tec & Rec
O aplicativo tem quatro abas: Plano, Tabelas, Ferramentas (o misturador de gases, as marés e as cores das fotos) e Registro.
Módulo de planejamento (aba Plano)
- Planos de mergulho com descompressão multigás, em circuito aberto ou rebreather de circuito fechado, até 300 m / 985 ft, em água doce, água salgada ou água salgada padrão dos computadores de mergulho (EN 13319), ao nível do mar ou em altitude
- Modelo de descompressão Bühlmann ZH-L16C, com fatores de gradiente escolhidos pelo usuário para definir o conservadorismo, ou o algoritmo de Thalmann da U.S. Navy: VVal-79 para ar e nitrox, XVal-He-9 para mergulhos em rebreather com heliox
- Instruções de mergulho multinível
- Trocas de gás totalmente automáticas (entre os gases selecionados para o mergulho), ou uma profundidade de troca escolhida para cada gás, ou uma combinação das duas
- Planos de contingência totalmente automáticos: perda de um gás de descompressão ou de travel, profundo demais, longo demais, GF100 e o plano de bailout para CCR
- Informações, alertas de atenção e de perigo para ppO2 alta ou baixa, END elevada, contradifusão isobárica (ICD), CNS e OTU, e densidade do gás
- O gráfico de descompressão de cada plano: o perfil, os tetos dos tecidos a GF 100 e aos seus fatores de gradiente, e o tecido dominante
- Necessidade de gás e peso do gás; com os seus cilindros: pressão no final do mergulho, pressão de retorno, reserva e reserva mínima (rock bottom), e o tempo de fundo máximo que o seu gás permite
- Um dia de mergulho com quantos mergulhos sucessivos você precisar, com os intervalos de superfície, para levar em conta a saturação residual no início de cada mergulho
- Uma biblioteca de planos salvos, com pastas e pesquisa, sincronizada entre os seus dispositivos pelo iCloud (iOS, iPadOS, Mac) ou pelo Google Drive (Android)
- Compartilhamento de um plano como arquivo que a sua dupla abre e altera no Diveplanner, ou como planos em PDF
- Impressão ou compartilhamento dos planos de mergulho do dia inteiro em um documento PDF, em um formato próprio para ser recortado e levado debaixo d'água
Módulo de tabelas (aba Tabelas)
- Tabela de mergulho com descompressão multigás, em circuito aberto ou rebreather de circuito fechado, até 66 m / 210 ft e 60 minutos de tempo de fundo, em água doce, água salgada ou água salgada EN 13319, ao nível do mar ou em altitude
- Modelo de descompressão Bühlmann ZH-L16C com fatores de gradiente escolhidos pelo usuário, ou o algoritmo de Thalmann da U.S. Navy
- Mergulhos anteriores do dia e intervalos de superfície, para levar em conta a saturação residual
- Impressão ou compartilhamento da tabela em um documento PDF

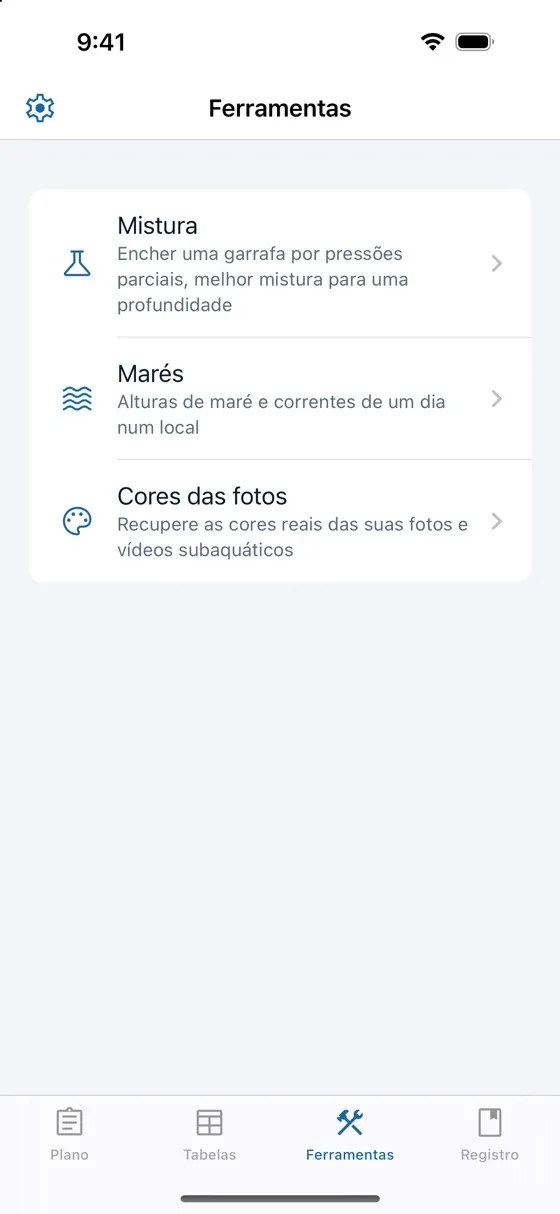

Ferramentas (aba Ferramentas)

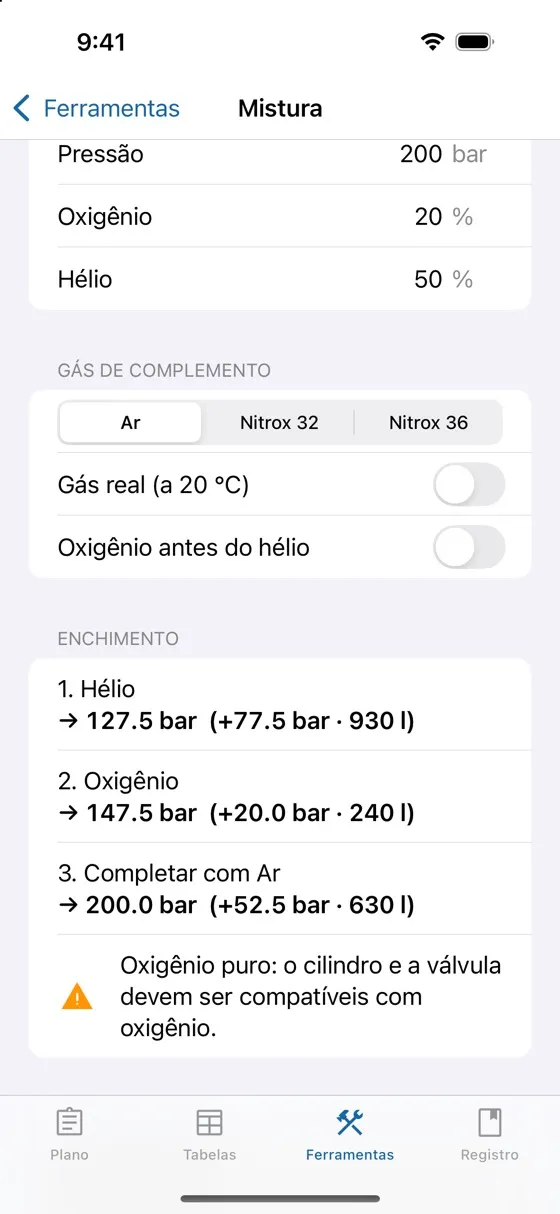

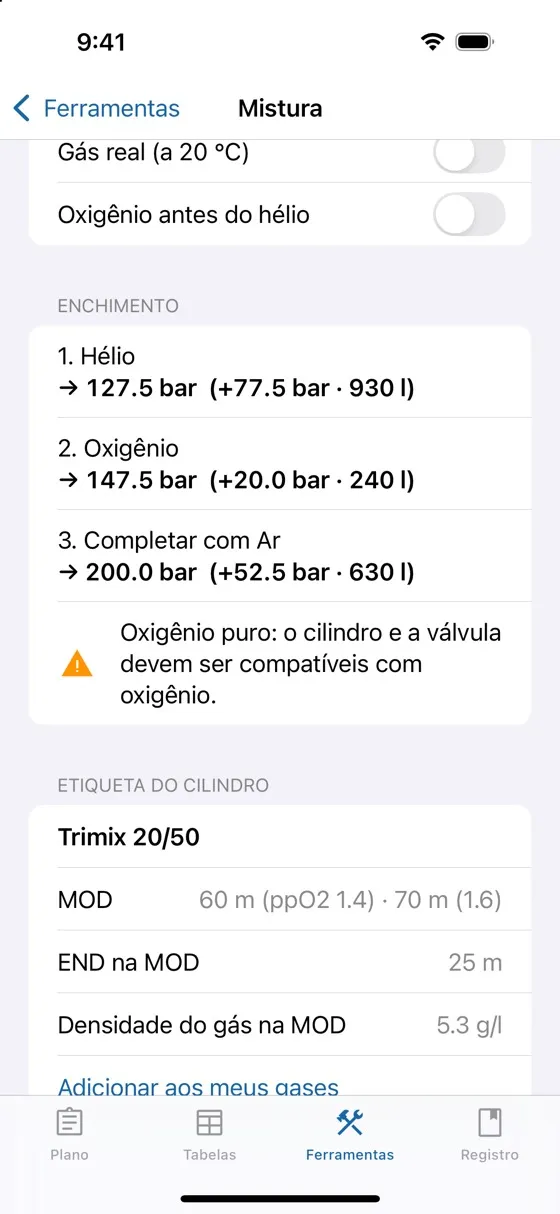

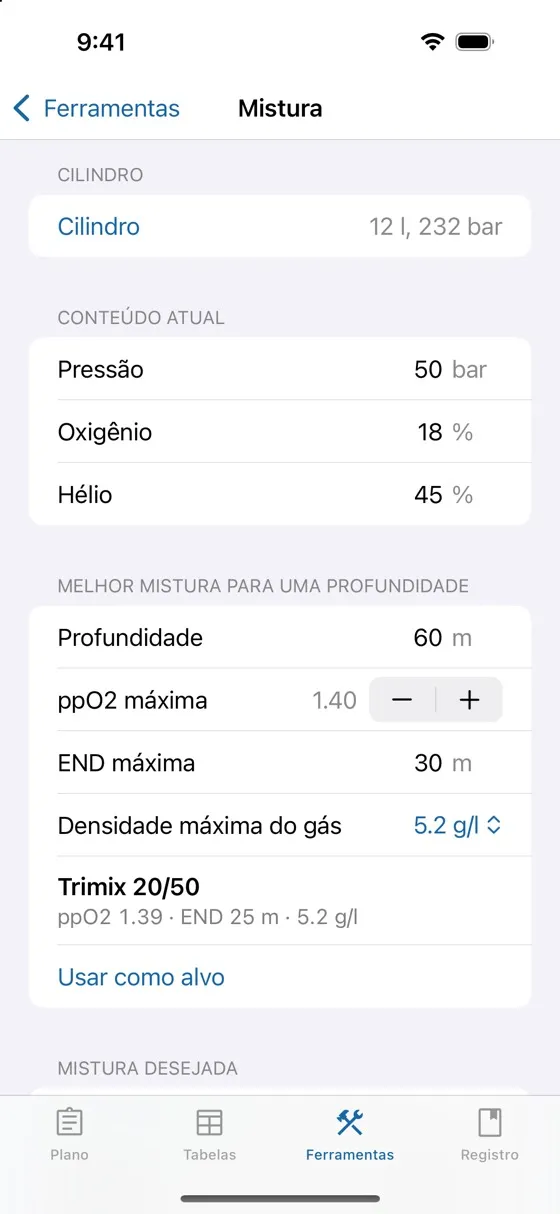

- Misturador de gases: mistura por pressões parciais de nitrox, trimix e heliox, a partir do que resta no cilindro, com ar, Nitrox 32 ou Nitrox 36 como gás de complemento, em gás ideal ou real; a melhor mistura para uma profundidade, a partir de uma ppO2 máxima, uma END máxima e uma densidade do gás máxima; a etiqueta do cilindro da mistura: MOD, END e densidade do gás na MOD

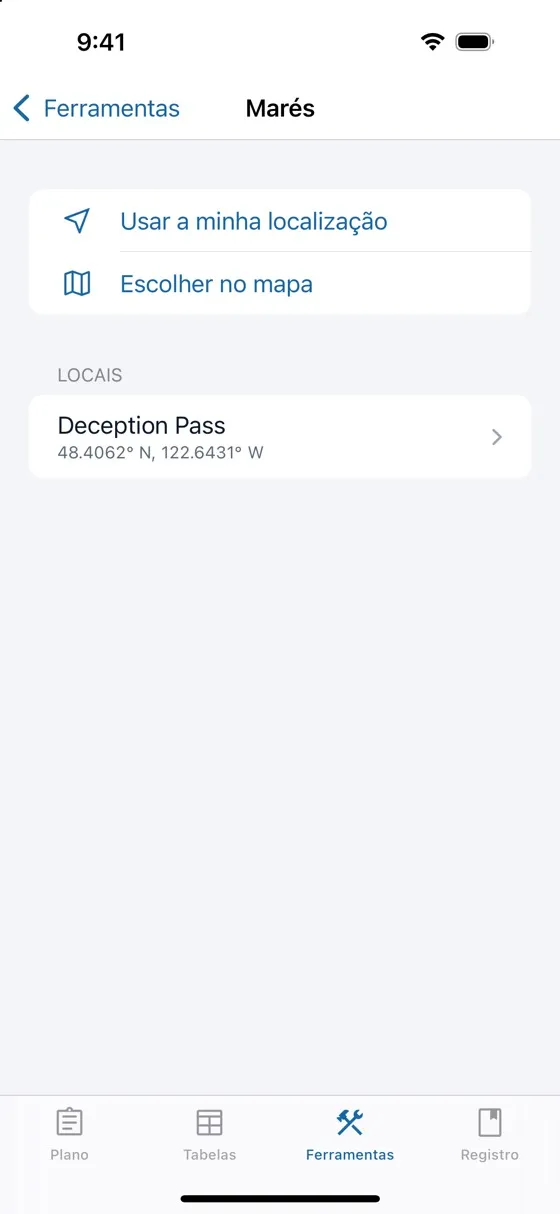

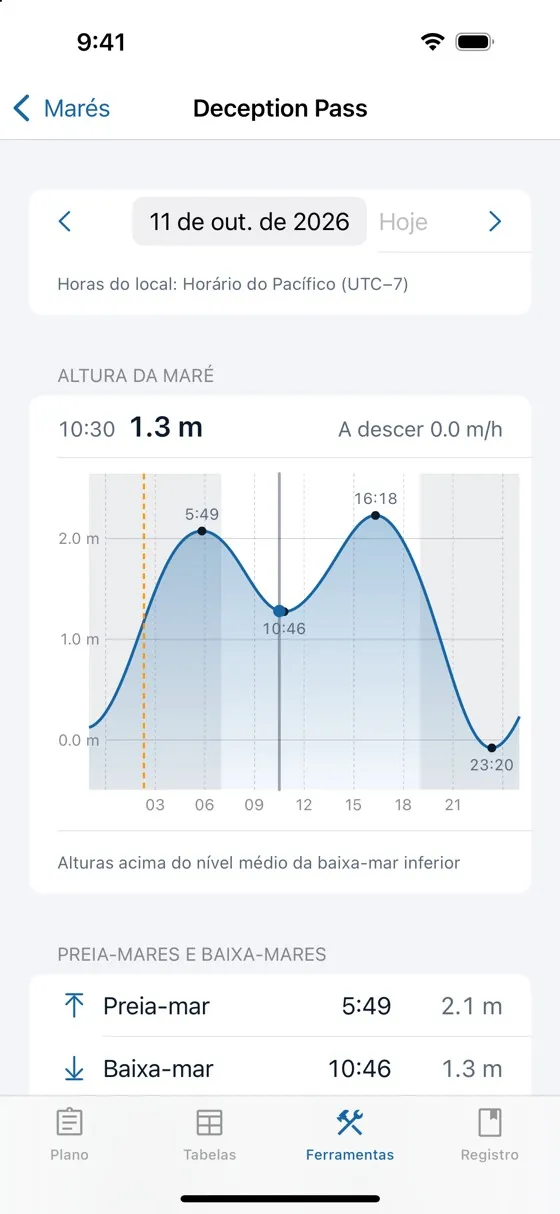

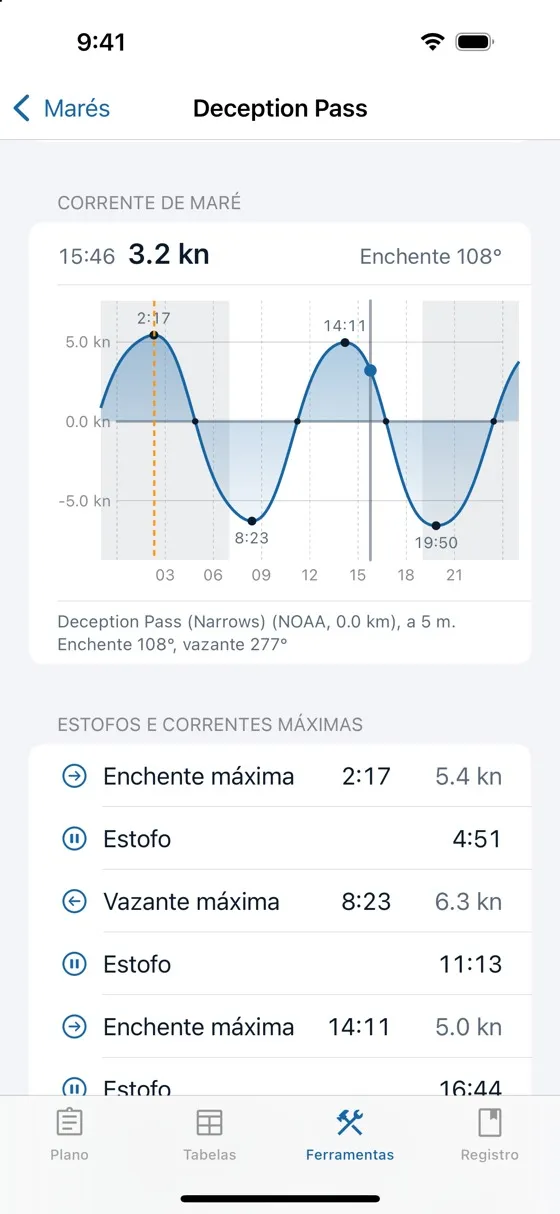

- Marés: as alturas da maré de um dia em qualquer ponto do mar, com as preia-mares e baixa-mares, a partir da estação maregráfica NOAA mais próxima ou do modelo global de marés EOT20, e as correntes de maré, os estofos e as correntes mais fortes de uma estação de correntes NOAA próxima; o gráfico é lido sob o seu dedo, ao minuto

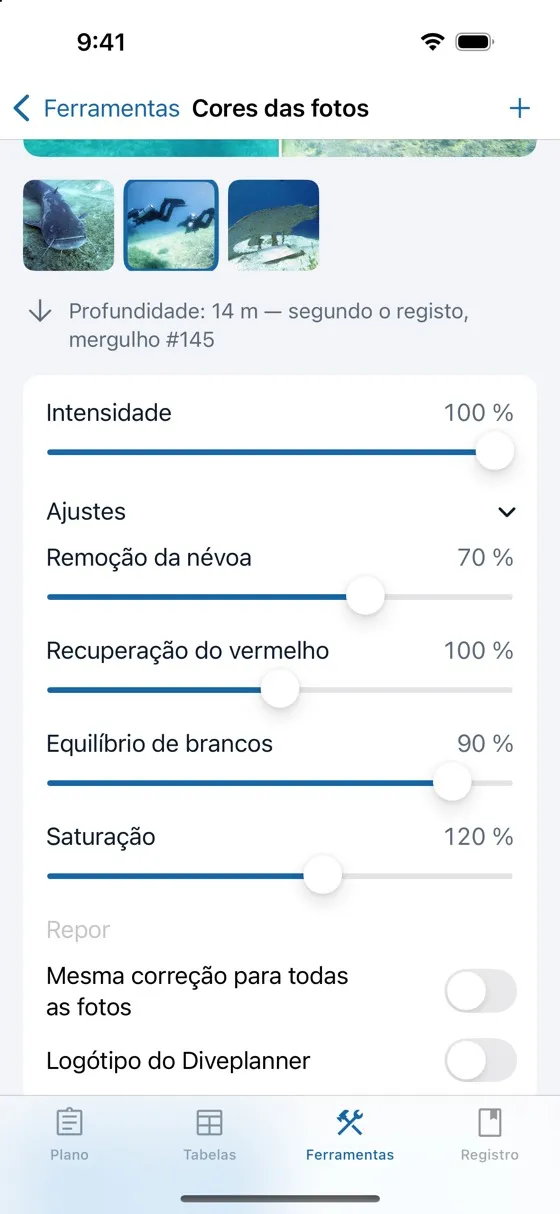

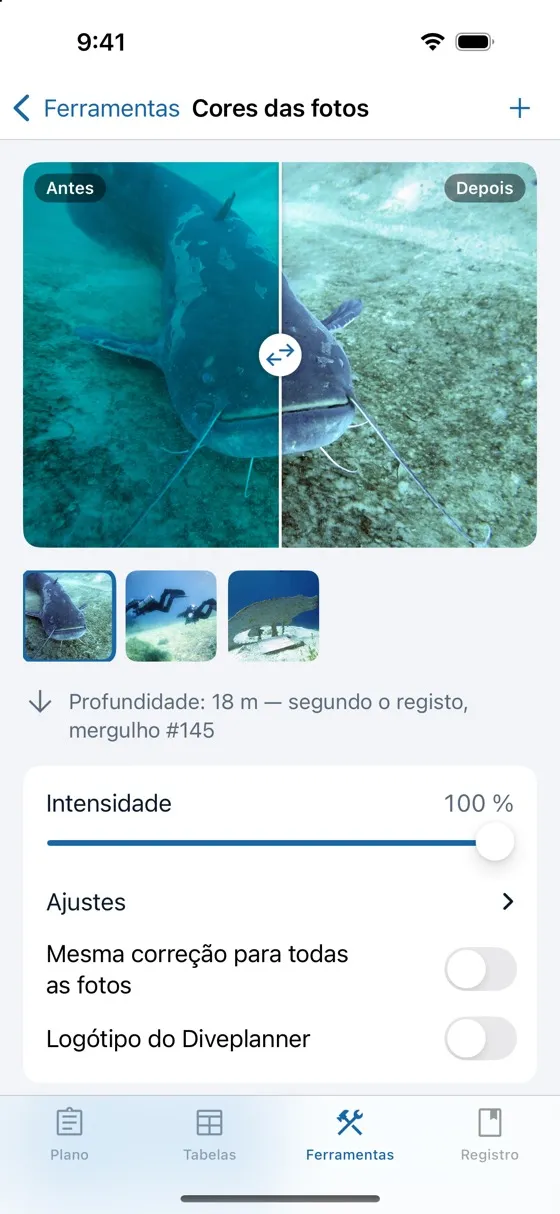

- Cores das fotos: as cores reais das suas fotos e vídeos subaquáticos, com o tom azul ou verde, a névoa e o vermelho ausente corrigidos, e a profundidade da foto tirada do seu livro de mergulhos

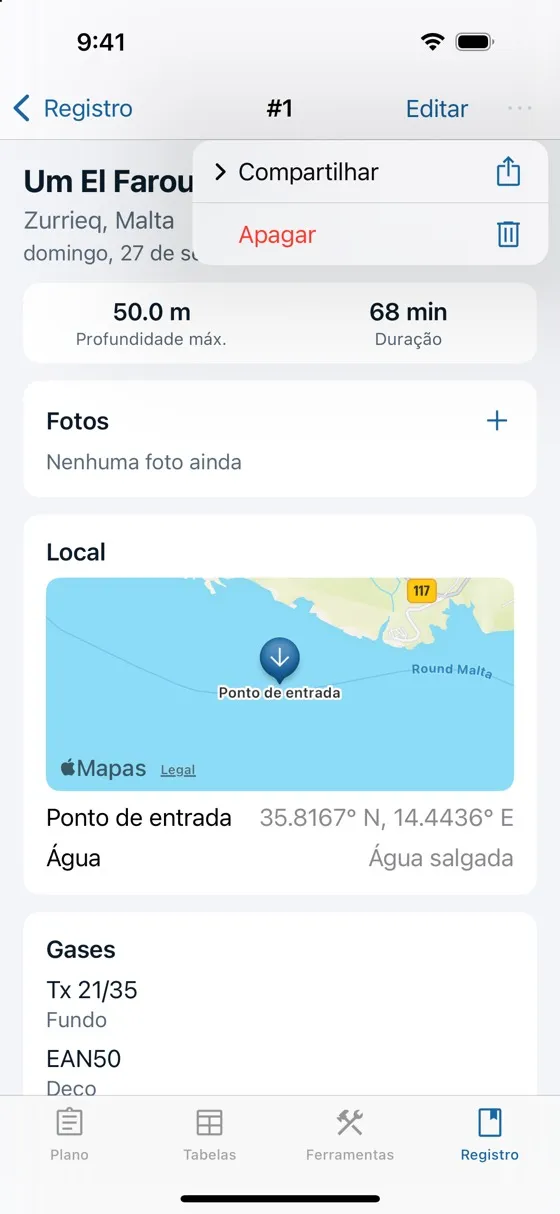

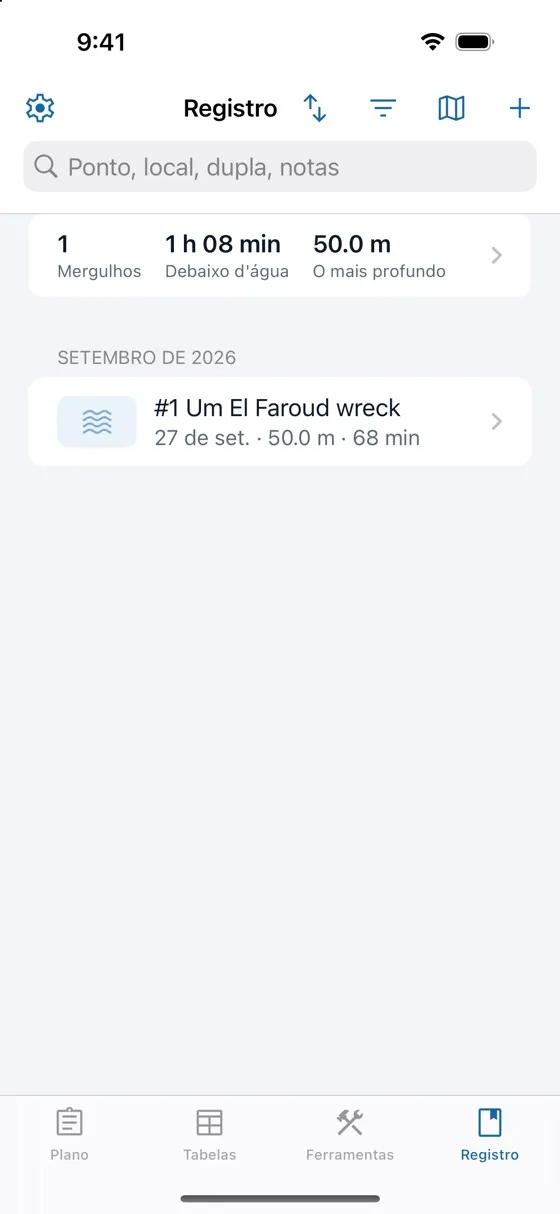

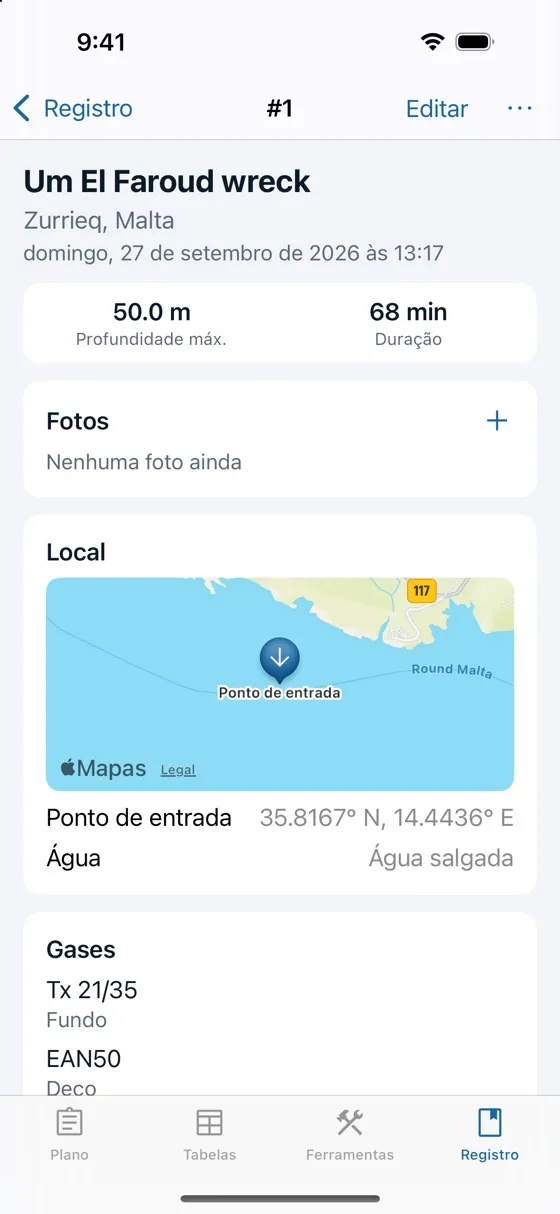

Livro de mergulhos (aba Registro)

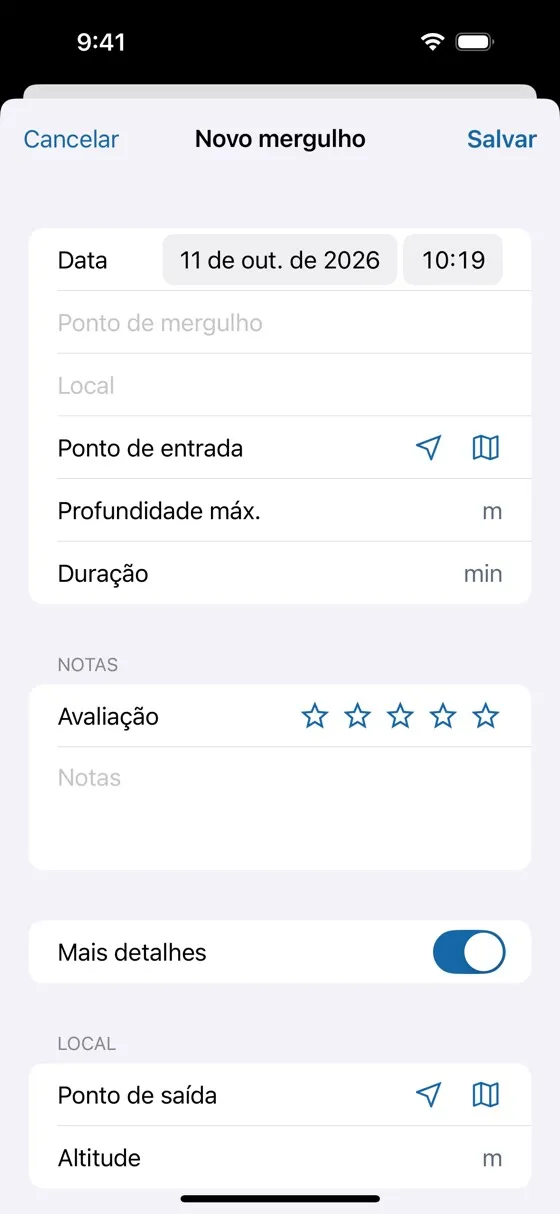

- Registre os seus mergulhos manualmente, a partir de um plano, ou baixe-os do seu computador de mergulho, com o perfil, as paradas, os gases, os fatores de gradiente e os valores dos sensores

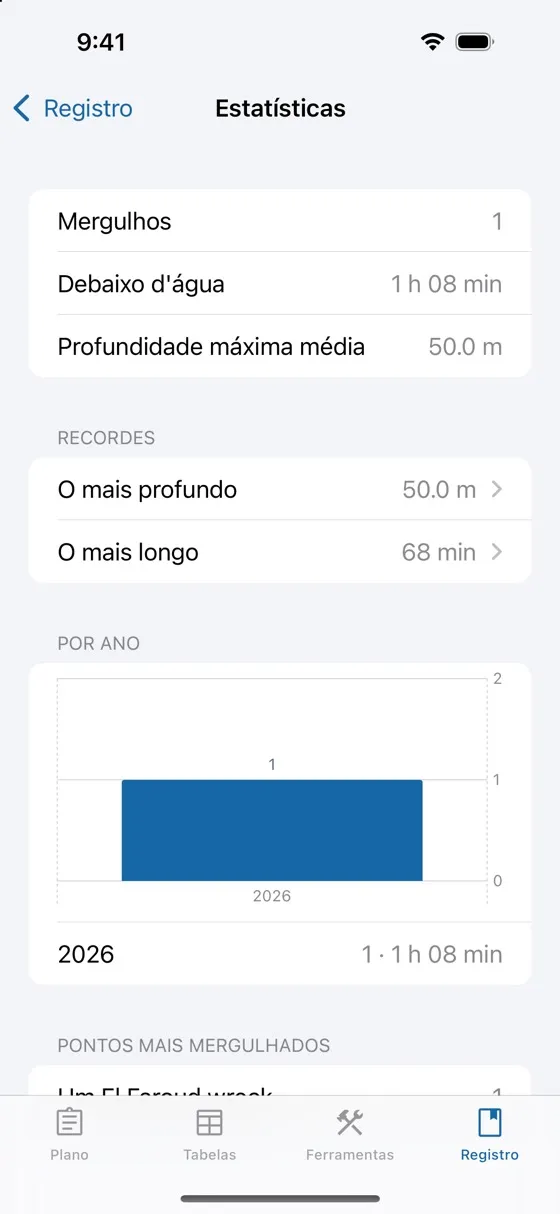

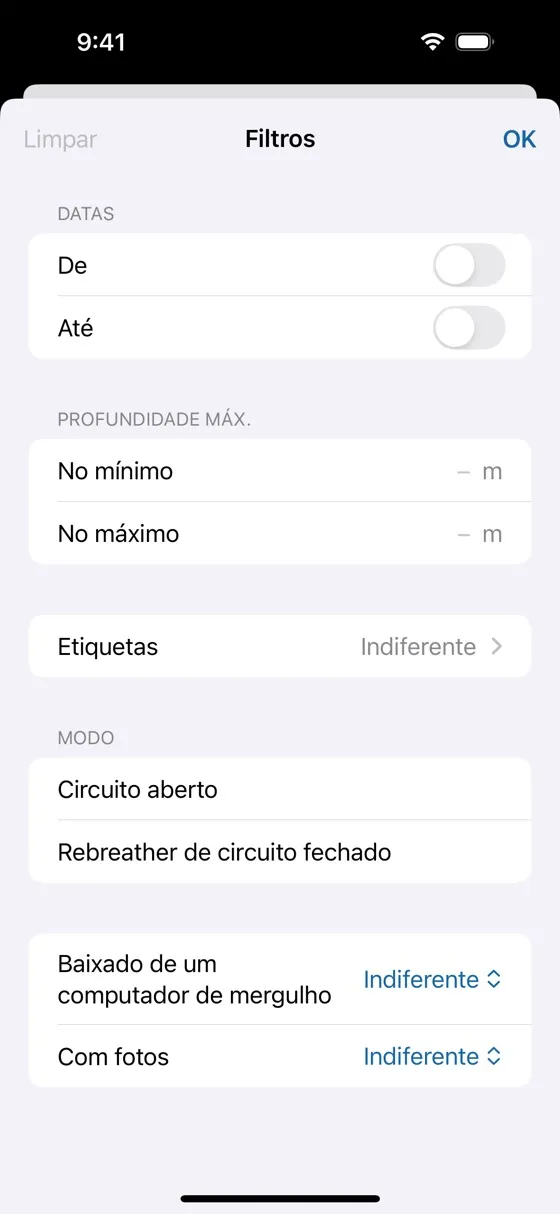

- Fotos, pontos de mergulho em um mapa, estatísticas, pesquisa e filtros
- Exportação (UDDF, Subsurface, CSV, livro de mergulhos em PDF, arquivo .divelog) e importação (UDDF, Subsurface, .divelog), com sincronização entre os seus dispositivos pelo iCloud (iOS) ou pelo Google Drive (Android)
Em todo o aplicativo
- Unidades métricas ou imperiais
- Traduzido para inglês, francês, alemão, espanhol, italiano, português, holandês, polonês, russo, coreano, japonês e chinês simplificado
1.Configuração do aplicativo
Antes de usar os recursos de planejamento e de cálculo do Diveplanner, talvez você queira ajustar alguns parâmetros às suas preferências, como as unidades (métricas ou imperiais), e aos seus parâmetros reais de mergulho, como o consumo respiratório (SAC), as velocidades de subida e de descida e o conservadorismo.
Preferências do aplicativo

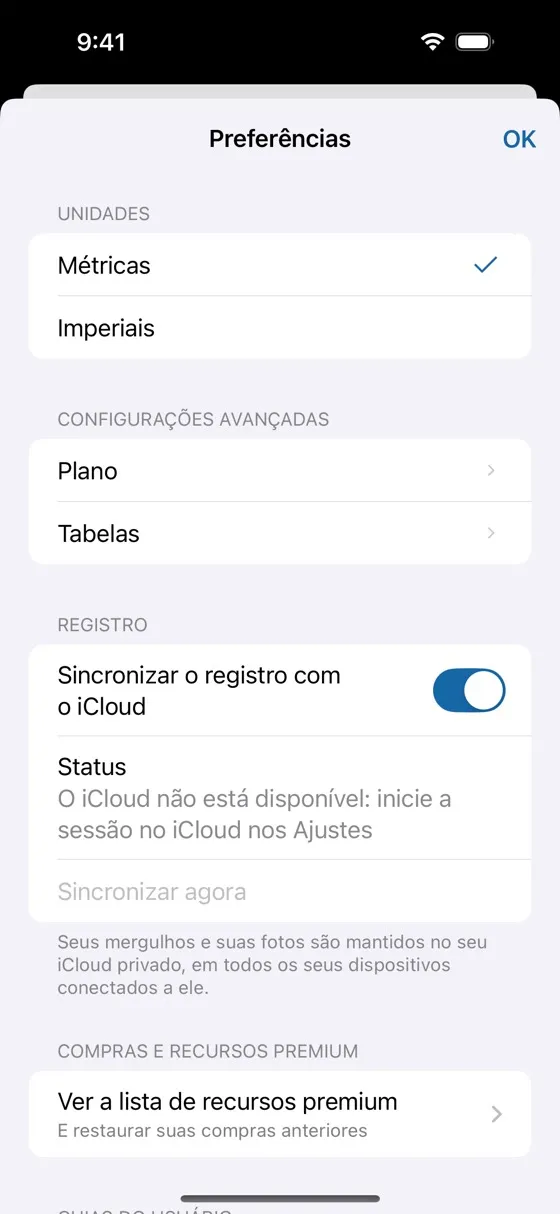

Abra as preferências do aplicativo com o botão de engrenagem no canto superior esquerdo de cada aba.
- Unidades: métricas ou imperiais, para a entrada de dados e o cálculo dos planos, tabelas, misturas e do livro de mergulhos. As unidades valem para todas as abas do aplicativo.
- Configurações avançadas: os parâmetros dos cálculos, um conjunto para a aba Plano e outro para a aba Tabelas (veja abaixo).
- Registro: sincronização do seu livro de mergulhos entre os seus dispositivos.
- Compras e recursos premium: a lista dos recursos premium, a compra deles, o teste grátis e a restauração das suas compras anteriores.

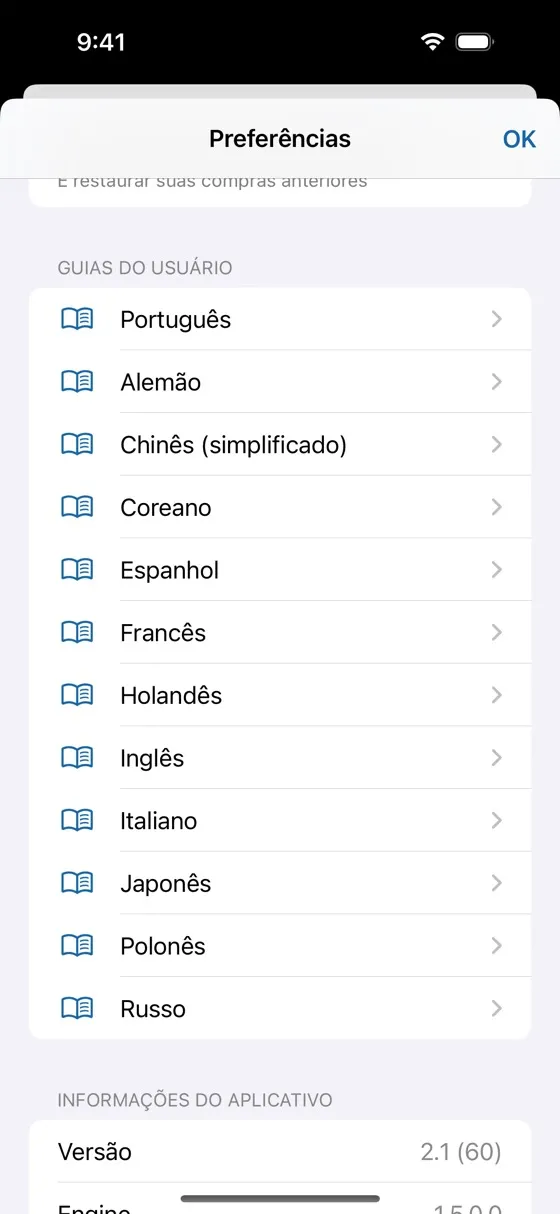

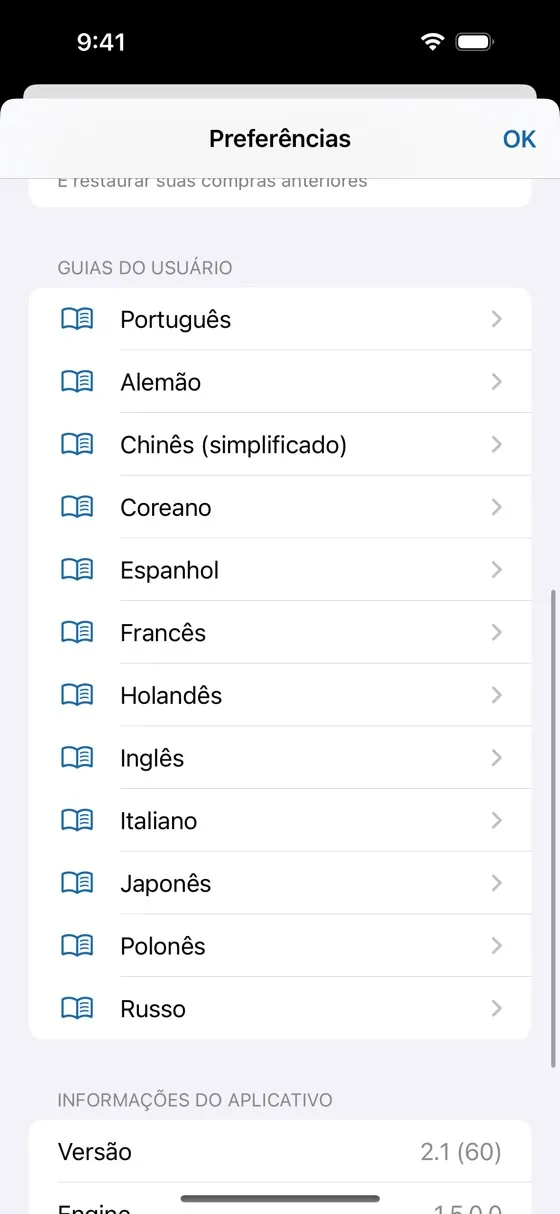

- Guias do usuário: este guia, em cada um dos 12 idiomas do aplicativo; o guia no idioma do aplicativo aparece primeiro.
- Informações do aplicativo: as versões do aplicativo e do seu motor de cálculo.
Recursos premium e teste grátis
Em Ver a lista de recursos premium, você vê o que cada nível inclui, pode comprá-lo ou iniciar um teste grátis de todos os recursos. As compras são pagamentos únicos, não assinaturas. Em um mergulho CCR, o diluente segue as regras do seu nível, e os gases de bailout contam no número de gases.
| Nível | Inclui |
|---|---|
| Rec | Um gás: ar ou nitrox até 40 % de oxigênio, sem hélio; profundidade máxima de 66 m / 210 ft |
| Tec Basic | Tudo do Rec, mais até 3 gases: nitrox até 100 % de oxigênio, trimix normóxico e triox (todo gás com pelo menos 18 % de oxigênio); profundidade máxima de 66 m / 210 ft; o tempo de fundo máximo dos planos em circuito aberto |
| Tec Advanced | Tudo do Tec Basic, mais gases ilimitados, profundidade ilimitada, trimix hipóxico; o tempo de fundo máximo dos planos CCR |
| Teste grátis | Todos os recursos do Tec Advanced, grátis, durante 2 semanas, uma única vez (iOS e Android) |
Restaurar compras recupera os níveis que você já comprou, por exemplo depois de reinstalar o aplicativo ou em outro dispositivo conectado à mesma conta Apple ou Google.

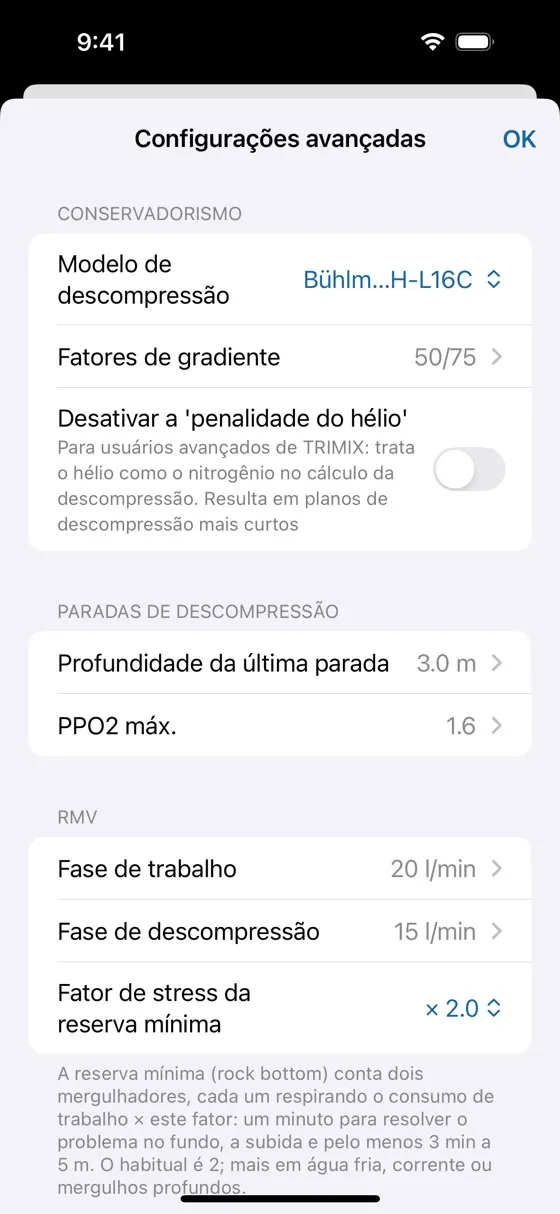

Configurações avançadas
Abra Configurações avançadas › Plano ou Configurações avançadas › Tabelas nas preferências. As configurações avançadas reúnem parâmetros importantes dos planos de mergulho, das tabelas e da necessidade de gás:
- Conservadorismo: modelo de descompressão e fatores de gradiente
- Desativar a “penalidade do hélio”
- Paradas de descompressão: profundidade da última parada e ppO2 máxima
- Consumo respiratório (RMV) nas fases de trabalho e de descompressão
- Consumo respiratório em bailout CCR e consumo metabólico de O2
- Setpoints CCR
- Velocidades de descida e de subida das fases do mergulho
Modelo de descompressão
O Diveplanner calcula a descompressão com um de dois modelos, escolhido aqui ou, para um plano, nas suas Configurações do mergulho › Conservadorismo (veja o capítulo 2):
- Bühlmann ZH-L16C, o modelo da maioria dos computadores de mergulho, com fatores de gradiente como conservadorismo (abaixo). Ele cobre todos os gases, em circuito aberto e em CCR.
- Algoritmo de Thalmann (U.S. Navy EL-DCM), o algoritmo das tabelas de descompressão da U.S. Navy. O seu conservadorismo é apenas o do seu conjunto de parâmetros: os fatores de gradiente e a penalidade do hélio não se aplicam a ele.
- VVal-79: mergulhos com ar e nitrox; ele não cobre gases que contêm hélio.
- XVal-He-9 2,3 %, 4 % ou 5 %: mergulhos em rebreather de circuito fechado com diluente heliox, com setpoints de 0,7 a 1,3, até 91 m (300 ft). A porcentagem é o risco estimado de doença descompressiva ao qual os parâmetros foram ajustados: quanto menor, mais longa a descompressão. Esses parâmetros não cobrem o circuito aberto, por isso o plano de bailout é calculado com Bühlmann ZH-L16C, com os fatores de gradiente do plano.
Quando um mergulho está fora do que os parâmetros escolhidos cobrem, o plano não é calculado: ele diz por quê, com um botão para o seu conservadorismo. Com o algoritmo de Thalmann, o gráfico de descompressão não mostra o teto a GF 100.

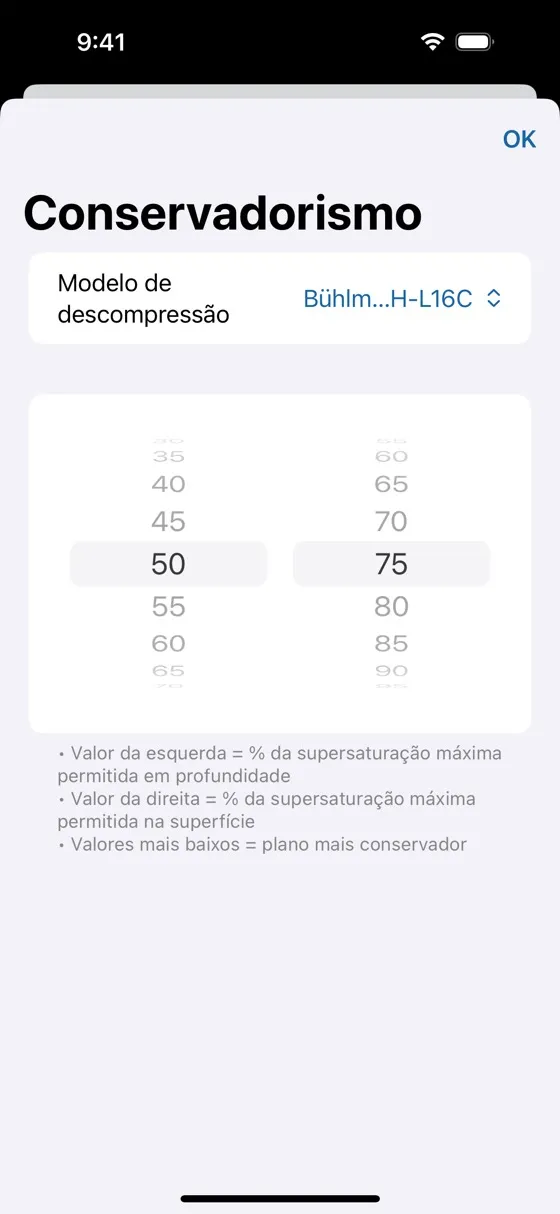

Ajustar o conservadorismo
O Diveplanner usa fatores de gradiente (GF) para acrescentar uma margem de segurança aos planos de mergulho. Os fatores de gradiente limitam a supersaturação dos seus tecidos a uma porcentagem da supersaturação máxima permitida pelo modelo (o valor M). Há dois fatores:
- GF low (GF baixo) é a porcentagem do valor M permitida em profundidade. Quanto menor esse valor, mais conservador é o plano e mais profunda é a primeira parada de descompressão.
- GF high (GF alto) é a porcentagem do valor M permitida ao chegar à superfície. Quanto menor esse valor, mais conservador é o plano e mais longas são as paradas rasas.
O GF high costuma ser maior que o GF low, para que as paradas progridam da profundidade até a superfície. Valores muito baixos resultam em mergulhos extremamente conservadores, com descompressões muito longas. Exemplos:
- GF 10/10 é extremamente conservador e provavelmente inviável na prática
- GF 20/50 é bastante conservador e resulta em mergulhos mais longos
- GF 45/75 é moderadamente conservador
- GF 100/100 não acrescenta nenhum conservadorismo ao modelo
O conservadorismo é uma escolha pessoal. Recomendamos que você se familiarize com os modelos de descompressão, os valores M e os fatores de gradiente para entender quais valores são os mais adequados para você. O conservadorismo de um plano também pode ser alterado nas Configurações do mergulho (veja o capítulo 2).
Desativar a “penalidade do hélio”
Pesquisas recentes sobre descompressão sugerem que calcular o hélio com as suas próprias meias-vidas, mais curtas, torna os mergulhos de trimix excessivamente conservadores, com paradas mais longas e mais profundas. Esta configuração permite que mergulhadores de trimix experientes calculem o hélio como o nitrogênio, o que encurta a descompressão. Desativar a penalidade do hélio é uma escolha pessoal, a ser feita somente se você compreender totalmente esse conceito.
Profundidade da última parada e ppO2 máxima
A última parada de descompressão pode ser definida entre 3 m e 7 m (de 10 ft a 20 ft); o padrão é 3 m (10 ft). A ppO2 máxima é o limite usado durante a descompressão para escolher as profundidades de troca de gás (1,6 por padrão).
Consumo respiratório (RMV / SAC)
O volume respiratório por minuto (RMV), ou consumo de ar na superfície (SAC), é o seu consumo respiratório expresso em volume por minuto na superfície. Você pode definir valores diferentes para a fase de trabalho (descida, fundo, subida até a primeira parada) e para a fase de descompressão. Eles são usados para calcular a necessidade de gás de um plano e, com os seus cilindros, as pressões e a reserva mínima.

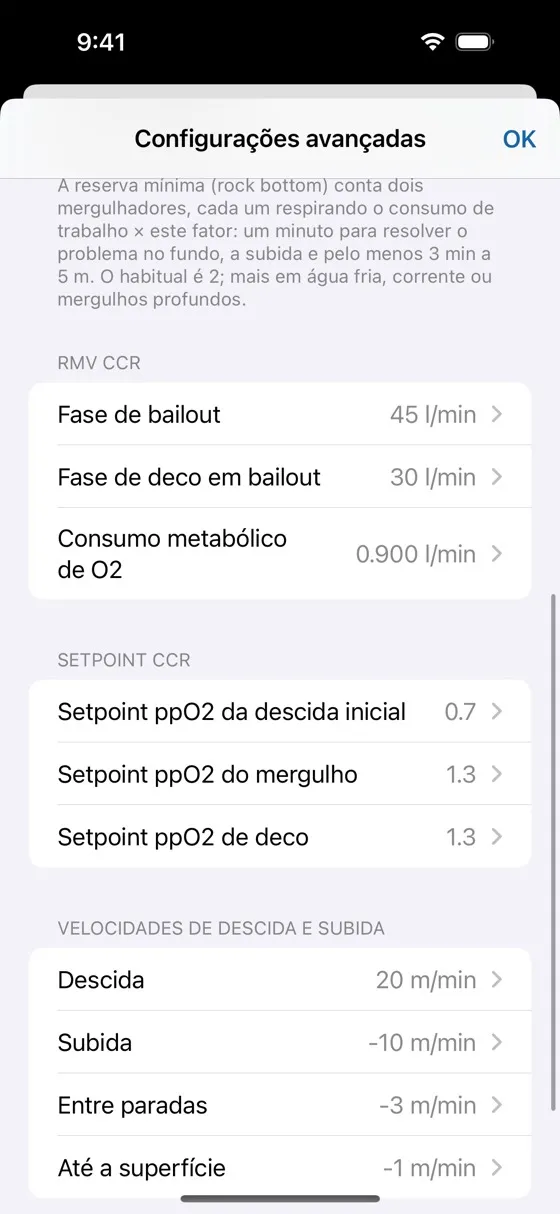

Consumo respiratório em CCR
O consumo respiratório em bailout CCR é usado para calcular a necessidade de gás do plano de bailout.
O consumo metabólico de O2 estima o oxigênio consumido durante um mergulho CCR.
Setpoints CCR
Os setpoints são usados para calcular a absorção de gás inerte e a descompressão em cada fase de um mergulho CCR. O setpoint da descida inicial é usado da superfície até a profundidade do primeiro nível, depois o setpoint do mergulho durante o mergulho; o setpoint de deco é usado a partir da primeira parada de descompressão.
Velocidades de descida e de subida
O Diveplanner vem com velocidades de descida e de subida padrão, que você pode adaptar ao seu estilo de mergulho. Elas definem a duração das fases de descida e de subida e, portanto, a absorção e a eliminação do gás inerte. É possível ajustar quatro velocidades:
- Descida
- Subida do fundo até a primeira parada
- Subida entre as paradas
- Subida da última parada até a superfície
2.O planejador de mergulho (aba Plano)
A aba Plano planeja mergulhos multinível e multigás. A partir do tipo de mergulho (circuito aberto ou CCR), dos gases, das condições e do conservadorismo, ela calcula o plano normal, os planos de contingência e a necessidade de gás. O plano é exibido no modo simples ou detalhado, com a descida, os níveis, a subida, as trocas de gás e as paradas de descompressão. Ela alerta você sobre problemas de ppO2, setpoint, CNS/OTU, ICD, END e densidade do gás. Vários mergulhos podem formar um dia de mergulho, para levar em conta a saturação residual e os intervalos de superfície.

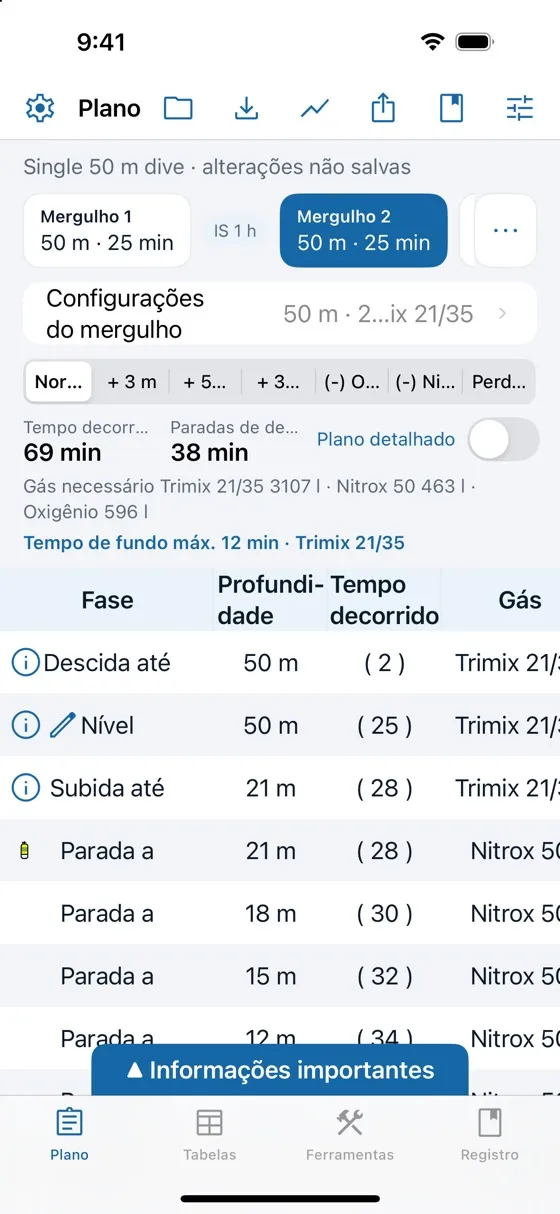

A tela Plano
- Barra de ferramentas: preferências (engrenagem), planos salvos (pasta), salvar o plano, o gráfico de descompressão, compartilhar os planos de mergulho, registrar este mergulho (livro) e as configurações avançadas do plano.
- Dia de mergulho: os mergulhos do dia, com os intervalos de superfície entre eles, e + para adicionar um mergulho.
- Configurações do mergulho: os níveis, gases, conservadorismo, condições e cilindros do mergulho selecionado.
- Abas dos planos: o plano normal e os seus planos de contingência.
- Resumo: tempo decorrido (runtime), tempo total de descompressão, gás necessário e, com cilindros, o tempo de fundo máximo.
- Plano de mergulho, seguido dos cilindros e da toxicidade do oxigênio (CNS, OTU) do mergulho.
- Informações importantes: os parâmetros usados no cálculo.
O plano e todos os planos de contingência são recalculados automaticamente sempre que um parâmetro muda.

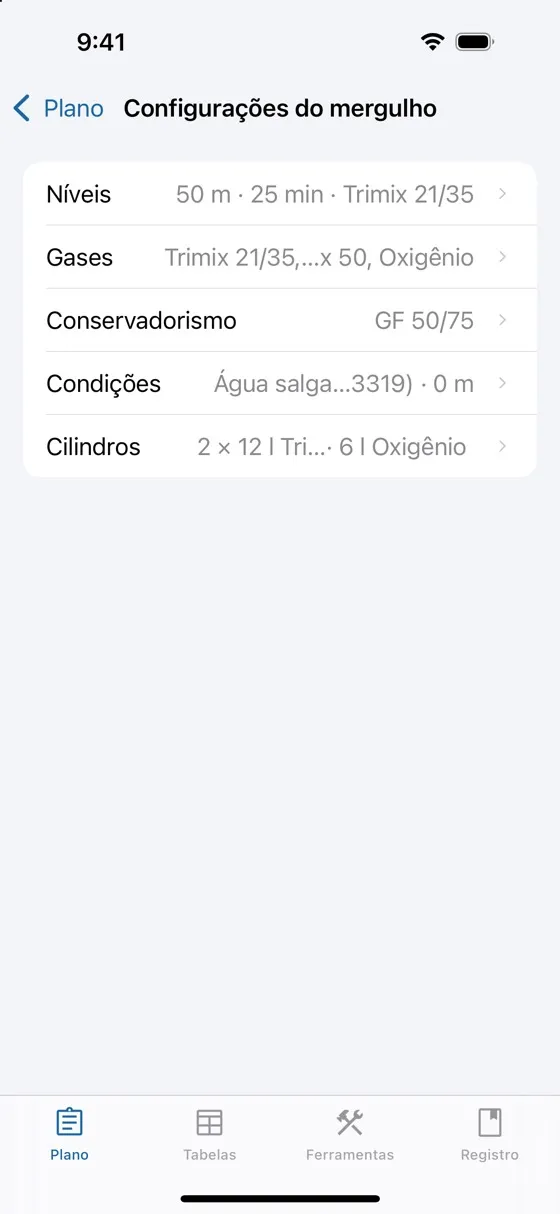

Configurações do mergulho
Toque em Configurações do mergulho para configurar o mergulho selecionado. Cada linha resume o seu valor atual:
- Níveis: equipamento de respiração, instruções de mergulho (níveis), gases e planos de contingência
- Gases: a mesma tela, na parte dos gases
- Conservadorismo: o modelo de descompressão e os fatores de gradiente deste plano
- Condições: tipo de água, altitude e pressão ao nível do mar
- Cilindros: os cilindros que você leva (veja o capítulo 3)

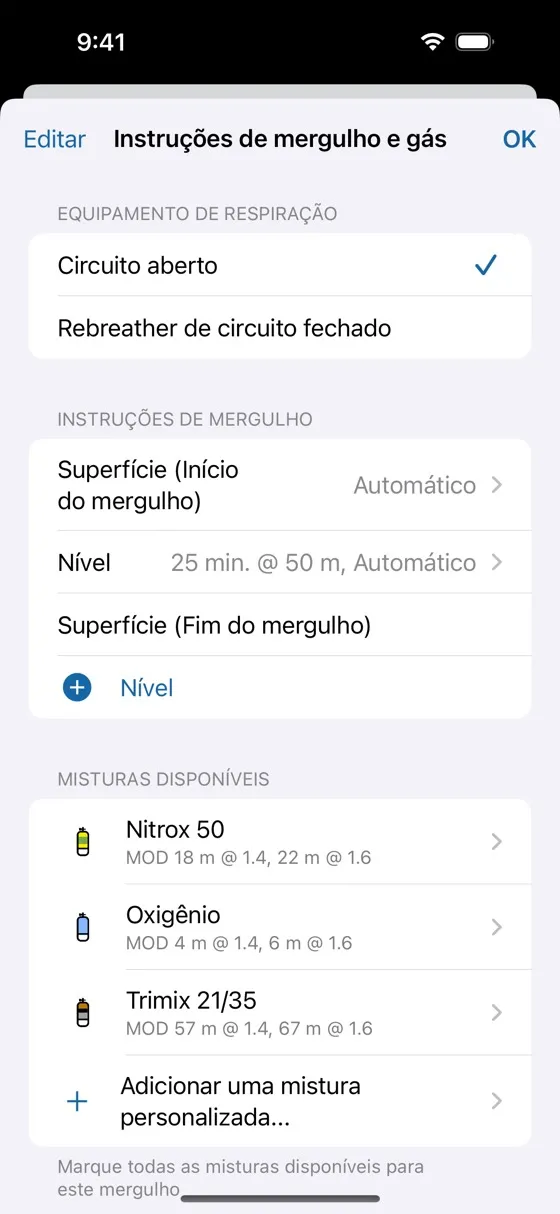

Níveis e gases
- Equipamento de respiração: circuito aberto ou rebreather de circuito fechado. Para um mergulho CCR, escolha o diluente e os gases de bailout.

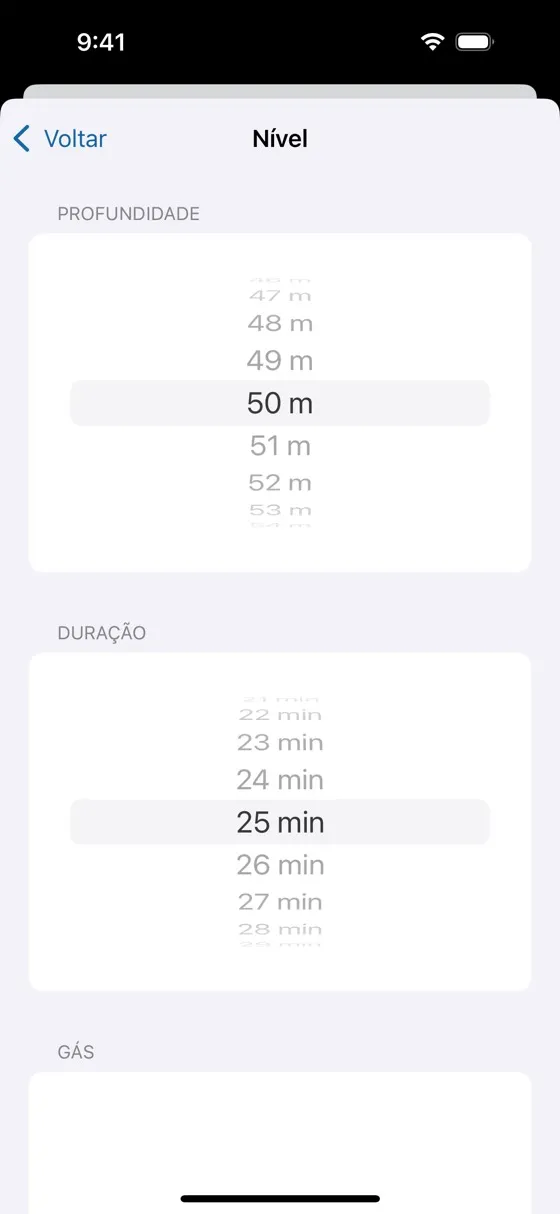

- Instruções de mergulho: toque em um nível para alterar a profundidade, a duração e o gás. + Nível adiciona um nível; Editar reordena ou apaga níveis. O gás de um nível pode ser Automático: o planejador escolhe então o melhor dos gases selecionados.
- Misturas disponíveis: marque os gases disponíveis para este mergulho. Adicionar uma mistura personalizada… cria uma nova mistura a partir das frações de oxigênio e de hélio; as profundidades máximas de operação (MOD) a ppO2 1,4 e 1,6 aparecem abaixo de cada gás.

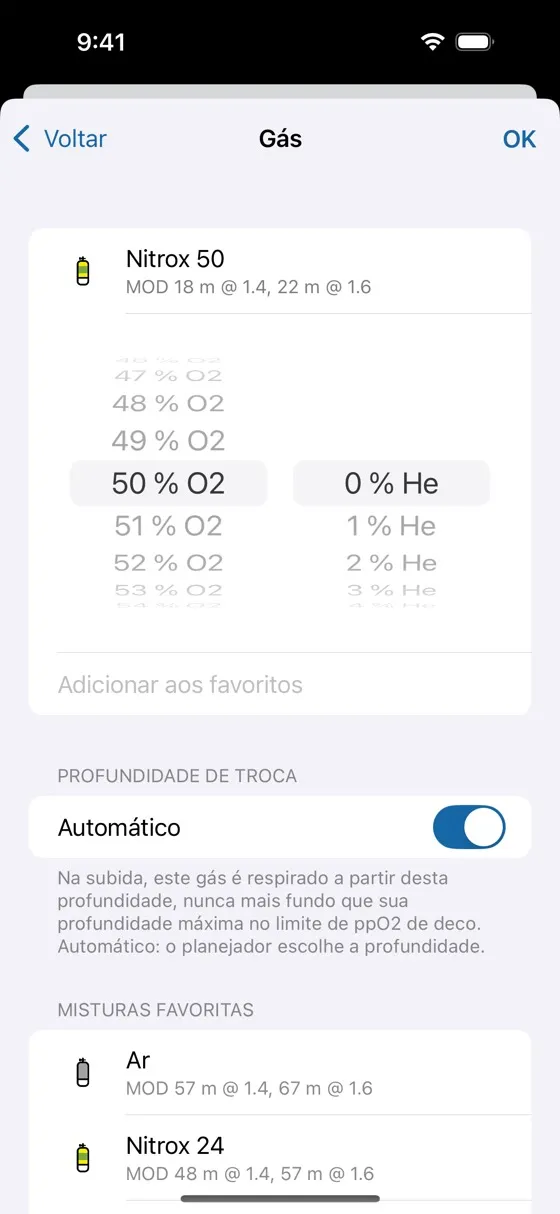

- Profundidade de troca: em um gás, Automático deixa o planejador escolher a profundidade em que você passa para este gás na subida. Desative para definir você mesmo a profundidade; ela nunca pode ser maior que a MOD do gás no limite de ppO2 de descompressão.
- Misturas favoritas: os seus gases habituais, a um toque. Adicionar aos favoritos inclui entre eles o gás que está sendo editado.
Planos de contingência
Na parte inferior da tela, defina Profundo demais e Longo demais para calcular os planos de um mergulho mais profundo ou mais longo que o previsto, e ative GF100 para calcular a descompressão mínima absoluta, que permite terminar o mergulho dentro dos valores M.
Se vários gases estiverem selecionados, os planos de perda de gás são calculados automaticamente: eles aparecem como abas acima do plano, com nomes como “(-) Oxigênio” para a perda do oxigênio, “(-) Nitrox 50” para a perda do Nitrox 50, e assim por diante.
Para um mergulho CCR, o plano de bailout é automático: ele começa no final do nível que exige mais gás de bailout e usa os gases de bailout selecionados.
Conservadorismo e condições
Conservadorismo define o modelo de descompressão deste plano, Bühlmann ZH-L16C ou o algoritmo de Thalmann com o seu conjunto de parâmetros (veja Modelo de descompressão no capítulo 1), para que você possa calcular o mesmo plano com ambos. Com Bühlmann, define os fatores de gradiente: GF low à esquerda, GF high à direita (veja Ajustar o conservadorismo no capítulo 1). Com o algoritmo de Thalmann, o conservadorismo é o do seu conjunto de parâmetros.

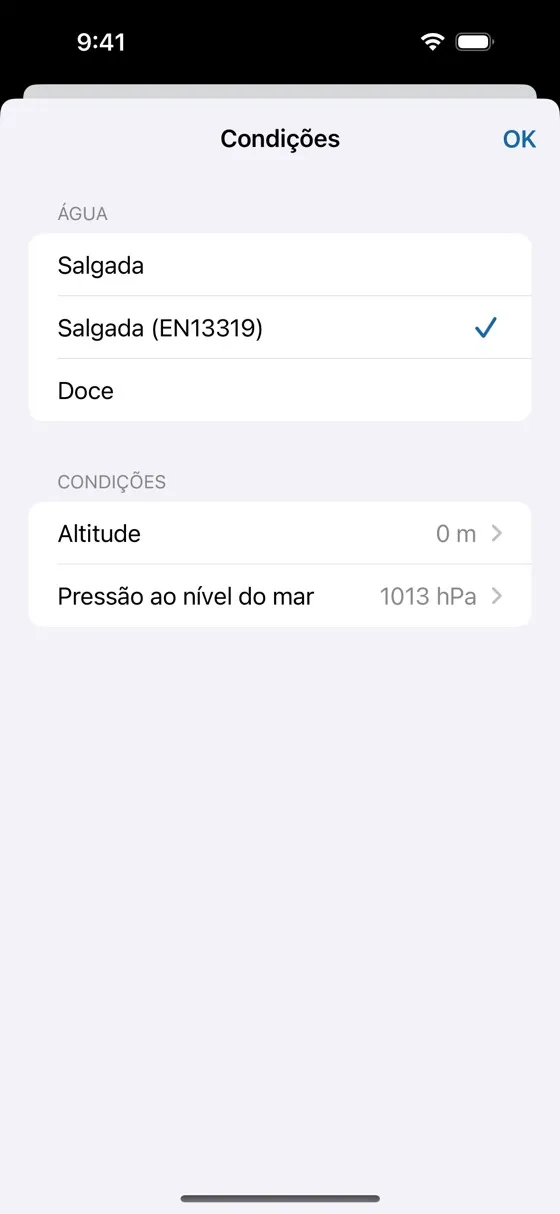

Condições define o tipo de água — salgada, salgada EN 13319 (o padrão dos computadores de mergulho) ou doce — e a altitude do ponto de mergulho. Opcionalmente, defina a pressão atual ao nível do mar, conforme a previsão do tempo.

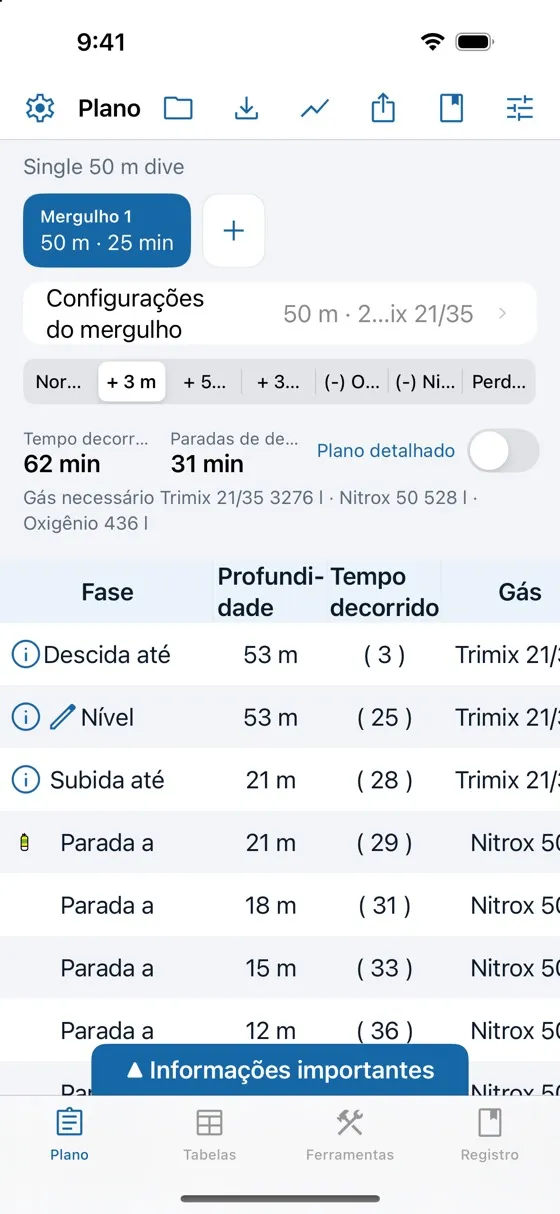

As abas dos planos
Acima do plano há uma aba por plano: Normal (CCR para um mergulho de rebreather), seguida dos planos de contingência:
- + 3 m, + 5 min e + 3 m/+ 5 min: profundo demais, longo demais e ambos, com os valores que você definiu
- GF100, quando ativado
- uma aba (-) gás por gás de descompressão perdido, e Perda de todos os gases de deco quando você leva dois ou mais gases de descompressão
- Bailout (e Bailout - GF100) para um mergulho CCR
Toque em uma aba para ver o plano e a necessidade de gás correspondentes.
O resumo mostra o tempo decorrido, o tempo total das paradas de descompressão e o gás necessário, gás por gás.

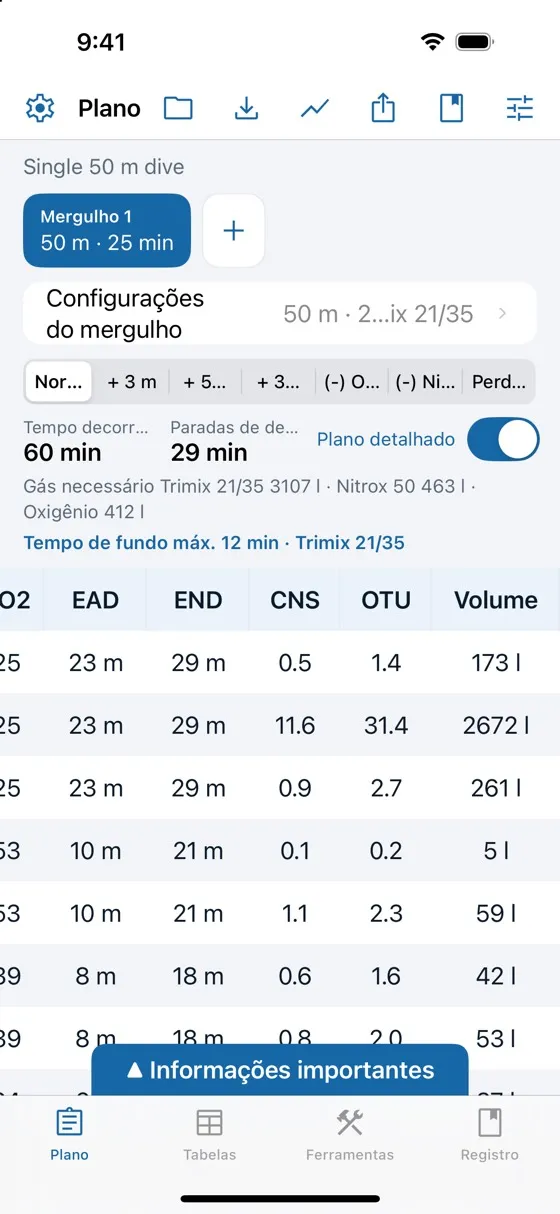

Plano detalhado
Ative Plano detalhado para ver a duração de cada fase, as subidas entre as paradas e mais colunas: ppO2, EAD, END, CNS, OTU e o volume de gás de cada fase. Role o plano para os lados para ver todas as colunas.
O gráfico de descompressão
O botão de gráfico da barra de ferramentas desenha o plano da aba selecionada — o plano normal ou um plano de contingência — como profundidade em função do tempo:
- o perfil, colorido por fase: descida, níveis, subidas, paradas de descompressão e parada de segurança;
- o teto a GF 100 (tracejado): a profundidade mais rasa que os tecidos permitem no limite de Bühlmann, os seus valores M;
- o teto aos seus fatores de gradiente: o limite que o plano respeita. Ele segue o GF low na primeira parada e mais fundo, e se aproxima do GF high à medida que você sobe. As paradas ficam sempre abaixo dele;
- o tecido dominante (pontilhado): a pressão de gás inerte (nitrogênio e hélio) do tecido mais carregado, mostrada como a profundidade com a mesma pressão ambiente. Enquanto você está mais fundo que essa linha, o tecido absorve gás; mais raso, ele o elimina.
Toque no gráfico e deslize o dedo ao longo dele para ler o tempo, a profundidade, os tetos e o tecido dominante naquele momento.
O dia de mergulho: mergulhos sucessivos
- Toque em + ao lado dos mergulhos para adicionar um mergulho depois do atual e, em seguida, defina as configurações dele. Cada mergulho é calculado com a saturação residual dos mergulhos anteriores e os intervalos de superfície. Não há limite para o número de mergulhos de um dia.
- Toque em um mergulho para selecioná-lo: o plano, as configurações do mergulho e as abas são as do mergulho selecionado.

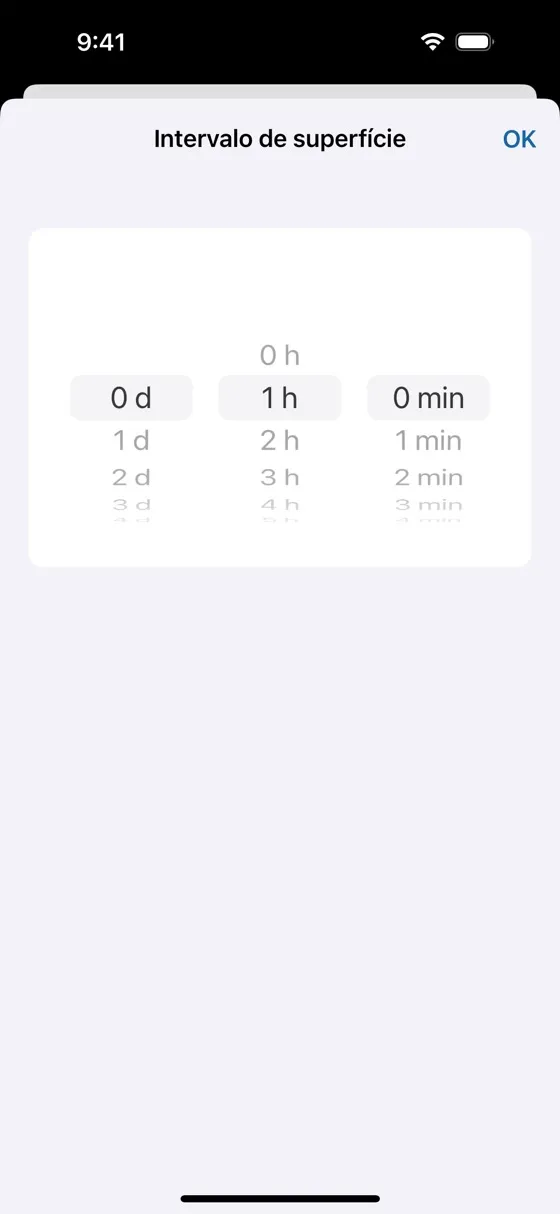

- Toque na etiqueta IS entre dois mergulhos para alterar o intervalo de superfície.

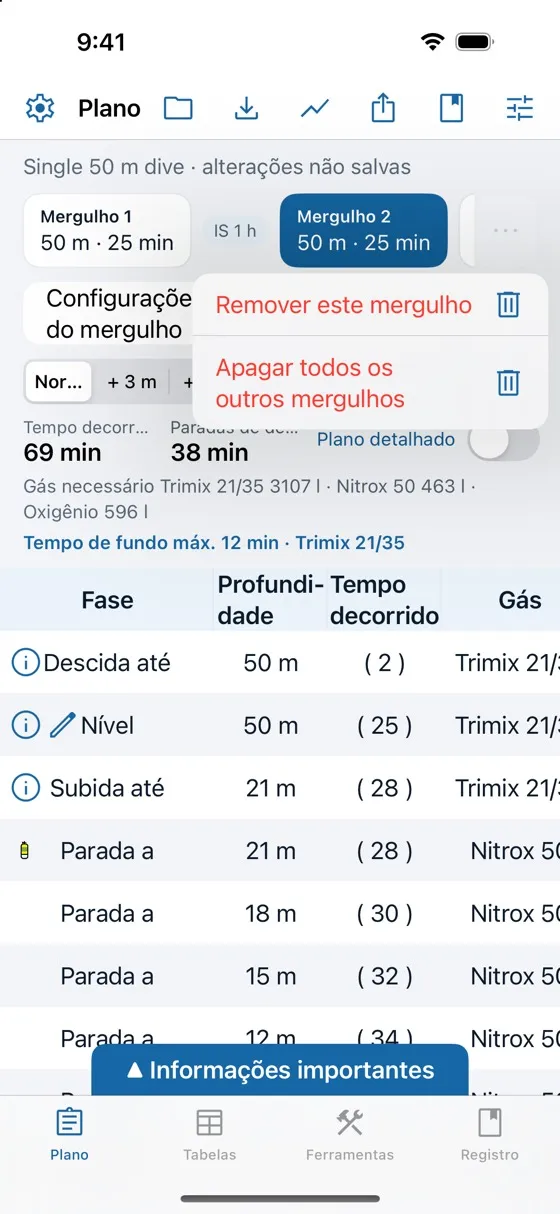

- O menu ⋯ remove o mergulho selecionado ou apaga todos os outros mergulhos do dia.

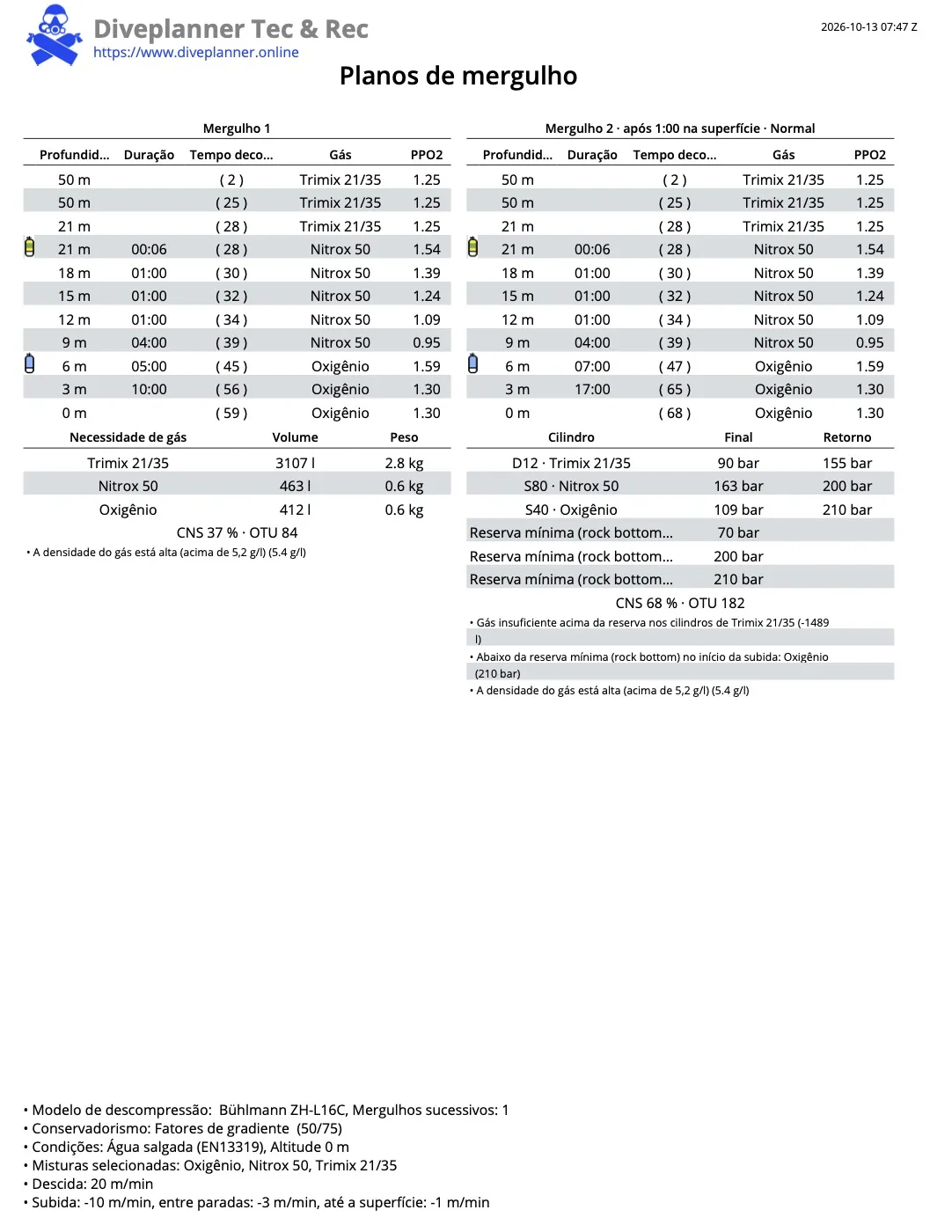

- O documento PDF contém todos os mergulhos do dia.

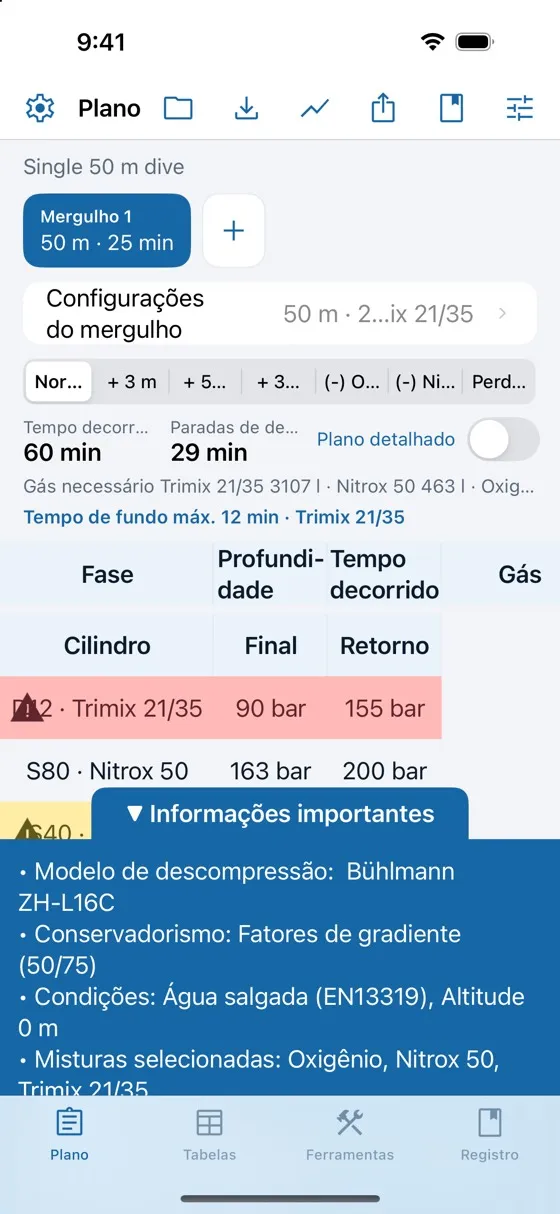

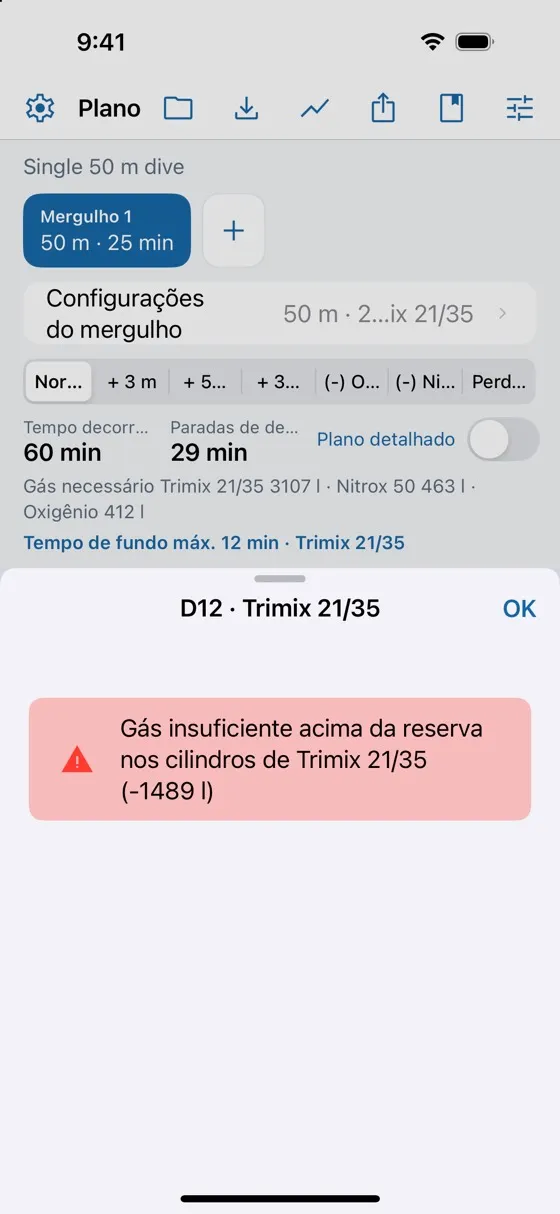

Alertas de perigo, de atenção e informações
O plano indica possíveis problemas destacando uma fase, um cilindro ou os valores de toxicidade do oxigênio em amarelo (atenção) ou em vermelho (perigo). Uma observação não crítica mostra um pequeno (i) azul na frente da fase. Toque na fase destacada, ou no (i), para ler a descrição.
| Verificação | Limites |
|---|---|
| ppO2 | 1,4 no fundo e 1,6 durante a descompressão: alerta acima de 1,45 fora da descompressão, erro acima de 1,65; gás hipóxico: erro abaixo de 0,16 (abaixo de 0,18 a mais de 3 m de profundidade) |
| CCR | ppO2 do diluente acima do setpoint; setpoint que não pode ser atingido (informação) |
| END | informação acima de 40 m, alerta acima de 56 m |
| Densidade do gás | informação acima de 5,2 g/l, alerta acima de 6,2 g/l (no circuito, para CCR) |
| CNS | alerta acima de 80 %, erro acima de 100 %, para o mergulho e para o dia |
| OTU | informação acima de 300, erro acima de 850, para o mergulho e para o dia |
| ICD | contradifusão isobárica em uma troca de gás: risco de doença descompressiva do ouvido interno; supersaturação acima do GF ou do valor M |
| Gás | gás insuficiente acima da reserva; final do mergulho abaixo da reserva mínima; um gás que não está em nenhum cilindro |
Os mesmos alertas aparecem no documento PDF.

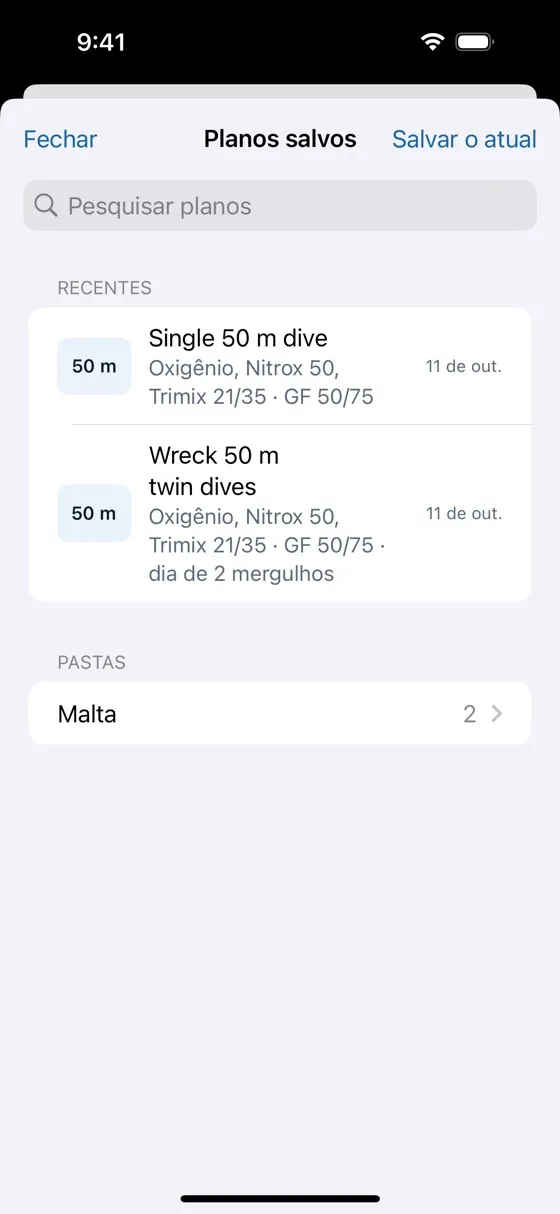

Planos salvos
O botão de pasta abre os seus planos salvos; o botão salvar ao lado salva o plano atual — o dia de mergulho inteiro, com os seus mergulhos, gases, condições e cilindros.
- Salvar o atual salva um novo plano com um nome e uma pasta opcional, ou atualiza o plano salvo que você abriu.
- Recentes lista os seus últimos planos; Pastas os agrupa. Pesquise por nome ou por pasta.
- Toque em um plano para abri-lo: ele substitui o plano atual, após uma confirmação.
- Deslize um plano, ou mantenha-o pressionado, para renomeá-lo ou movê-lo, duplicá-lo, compartilhá-lo ou apagá-lo.
- Um plano compartilhado é um arquivo .diveplan. Recebido pelo Arquivos, pelo Mail, pelo AirDrop ou por um aplicativo de mensagens, ele abre na aba Plano após uma confirmação e fica nos seus planos salvos. Ele mantém as configurações de quem o enviou (modelo de descompressão, fatores de gradiente, consumo respiratório): ajuste-as nas configurações do mergulho.
- Sincronização: ative Sincronizar os planos nas preferências para manter os seus planos salvos em todos os seus dispositivos: no seu iCloud privado no iOS, iPadOS e Mac, em uma pasta privada do seu Google Drive no Android.
3.Cilindros e planejamento de gás
Sem cilindros, o Diveplanner informa o volume de cada gás de que o plano precisa. Descreva os cilindros que você leva e ele também verifica se você tem gás suficiente, indica as pressões a acompanhar debaixo d'água e o tempo de fundo mais longo que o seu gás permite. Os cilindros estão disponíveis em todos os níveis; o tempo de fundo máximo exige o Tec Basic (o Tec Advanced para um mergulho CCR).
Descrever os seus cilindros

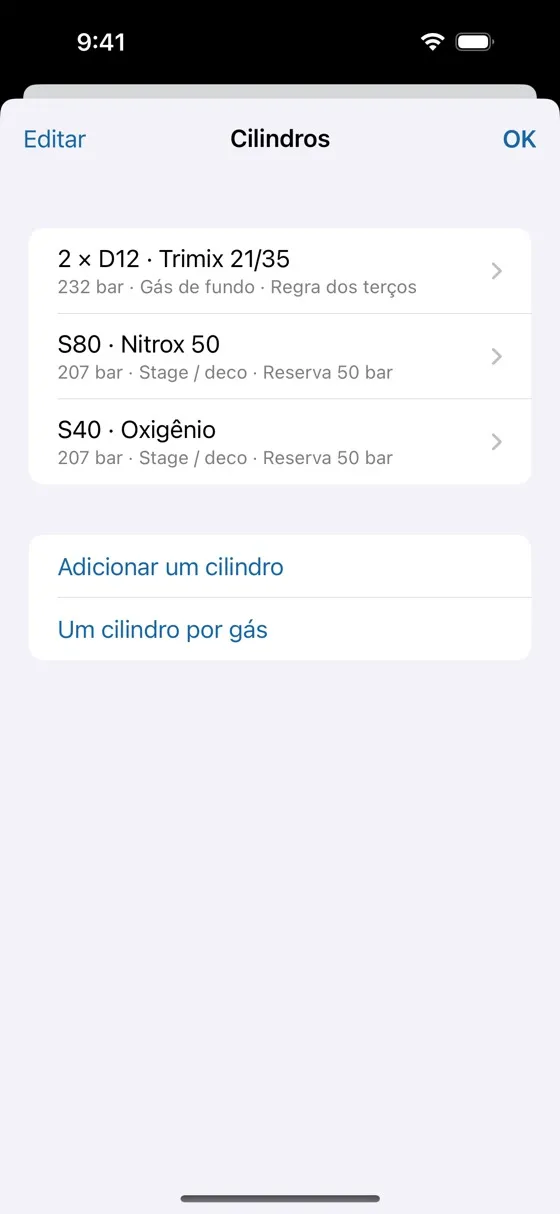

- Abra Configurações do mergulho › Cilindros. Adicionar um cilindro cria um cilindro; Um cilindro por gás cria um cilindro para cada gás do mergulho.

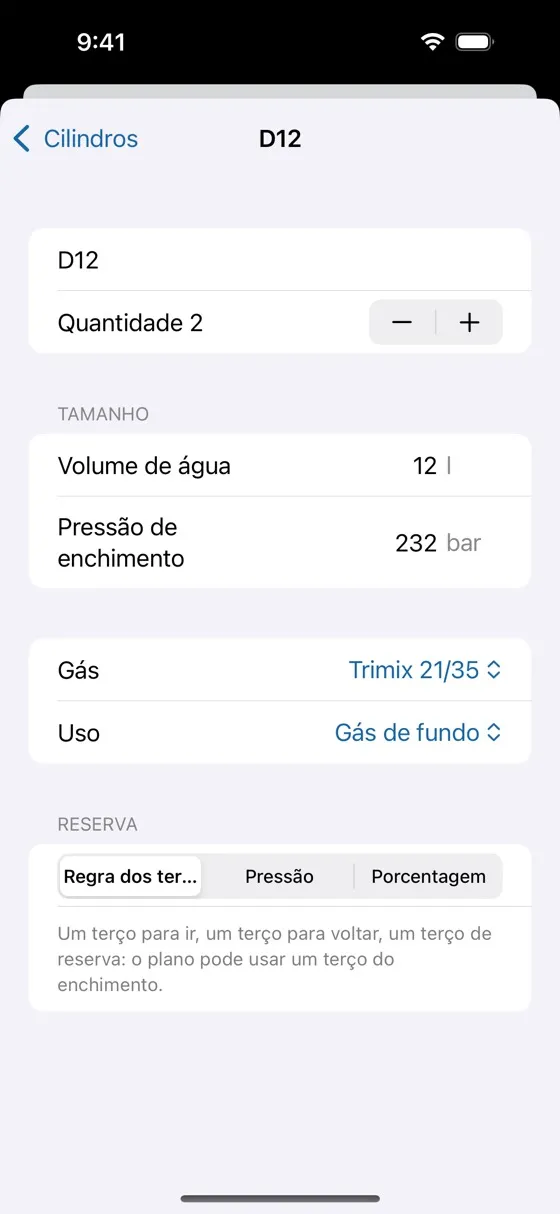

- Para cada cilindro: o nome, a quantidade (2 para um duplo ou dois sidemounts), o volume de água, a pressão de enchimento, o gás que ele contém e o seu uso (gás de fundo, stage / deco; para um mergulho CCR, oxigênio, diluente ou bailout). Um cilindro por gás propõe 12 l a 232 bar para o gás de fundo e 7 l a 200 bar para os demais (3 l para o oxigênio e o diluente de um CCR).
- Reserva: o gás que você mantém intocado no cilindro.
- Regra dos terços: um terço para ir, um terço para voltar, um terço de reserva — o plano pode usar um terço do enchimento
- Pressão: uma pressão de reserva fixa, por exemplo 50 bar
- Porcentagem: uma porcentagem da pressão de enchimento

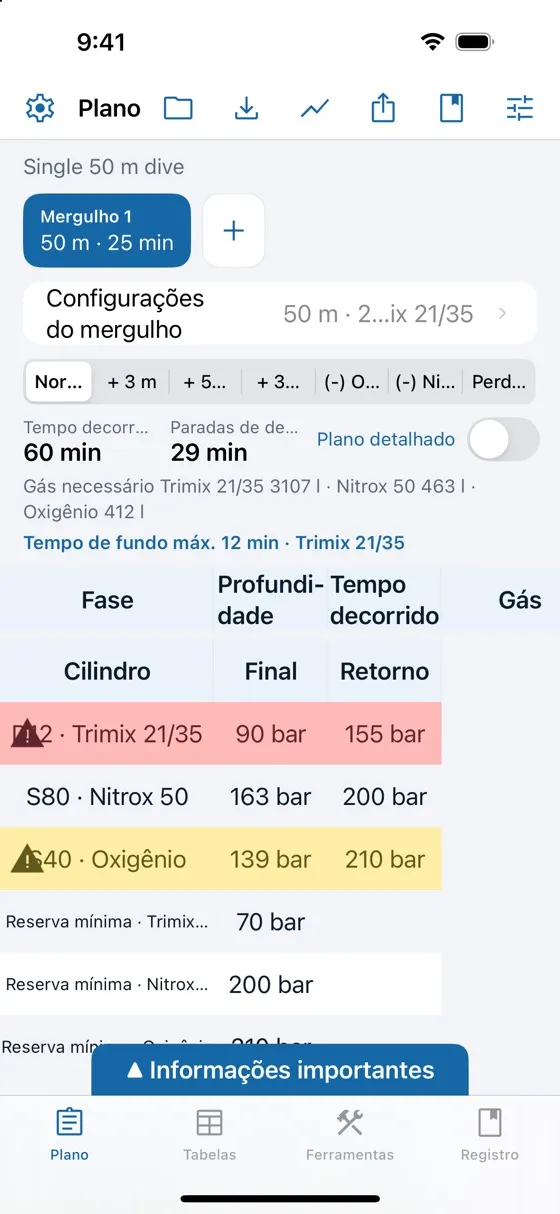

Cilindros no plano
Abaixo do plano, a tabela dos cilindros informa para cada um:
- Final: a pressão restante no final do mergulho, se você respirar conforme o consumo respiratório definido
- Retorno: a pressão em que você encerra a fase de fundo e inicia a subida — dois terços do enchimento com a regra dos terços; caso contrário, o maior valor entre a reserva e a reserva mínima; nunca abaixo da reserva mínima
- Reserva mínima (rock bottom, uma linha por gás): o gás necessário para levar dois mergulhadores à superfície a partir do pior ponto do mergulho — um minuto para resolver o problema no fundo e, em seguida, toda a subida com as paradas e pelo menos uma parada de segurança de 3 minutos a 5 m, cada mergulhador respirando o seu consumo de trabalho × o Fator de stress da reserva mínima (2 por padrão, portanto os dois mergulhadores respiram quatro vezes o seu consumo de trabalho; ajuste-o nas configurações do mergulhador, abaixo dos consumos). Ela é calculada a partir do final de cada nível; o maior valor é mantido, arredondado para cima em múltiplos de 10 bar (100 psi), e nunca é inferior a 50 bar (500 psi). Para um mergulho CCR, é verificado o gás de bailout.
Um cilindro aparece em vermelho quando o plano precisa de mais gás do que você pode usar acima da reserva, e em amarelo quando você iniciaria a subida abaixo da reserva mínima (o gás que você respira na subida normal pode então levá-lo abaixo dela: ela é guardada para uma emergência no final da fase de fundo). Toque nele para ler o alerta: ele informa o volume que falta ou a pressão da reserva mínima.
Tempo de fundo máximo
Abaixo do resumo, Tempo de fundo máx. informa o tempo de fundo mais longo que os seus cilindros permitem e o que o limita: um gás, a reserva mínima, o gás de bailout, o CNS ou as OTU (ou sem limite até 180 minutos). Toque nele para aplicar esse tempo ao nível mais profundo. Ele aparece no plano Normal.

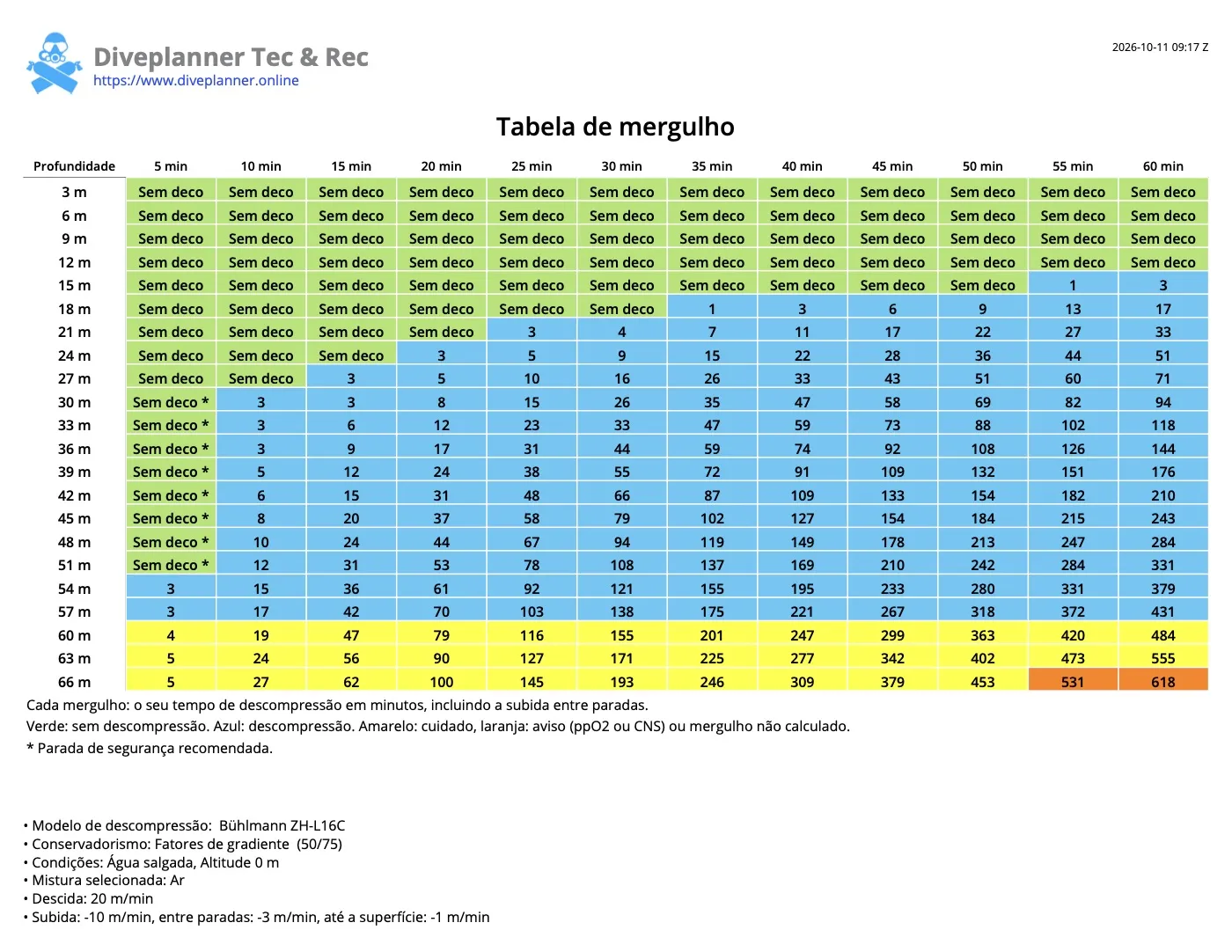

4.A tabela de mergulho (aba Tabelas)
A aba Tabelas calcula mergulhos padrão rapidamente. A partir do tipo de mergulho (circuito aberto ou CCR), dos gases, das condições e do conservadorismo, ela monta uma tabela por profundidade e tempo de fundo e mostra se são necessárias paradas de descompressão. Ela também alerta sobre problemas de ppO2, setpoint, CNS e OTU.
- As células verdes são mergulhos sem descompressão obrigatória, para os gases, as condições e o conservadorismo atuais. PARADA DE SEGURANÇA é recomendada quando o mergulho atingiu 30 m (98 ft) ou mais, ou quando um tecido termina o mergulho acima de 80 % do seu valor M na superfície.
- As células azuis são mergulhos com descompressão. O valor é o número de minutos de paradas de descompressão, incluindo a subida entre as paradas.
- As células amarelas estão perto de um limite do oxigênio: ppO2 acima de 1,44, CNS acima de 80 % ou uma ppO2 CCR acima do setpoint.
- As células laranja ultrapassam um limite: ppO2 acima de 1,6, CNS acima de 100 % ou um mergulho que não pode ser calculado.
As profundidades avançam de 3 em 3 m (10 ft), os tempos de fundo de 5 em 5 minutos.
Detalhes do mergulho
Toque em uma célula para ver os detalhes desse mergulho:
- Duração total, incluindo descida, nível, subida e paradas
- Paradas de descompressão: profundidade, duração e gás
- Exposição ao oxigênio: ppO2 máxima, CNS e OTU
- Observações e alertas, se houver
O botão no canto superior esquerdo dos detalhes (Adicionar aos mergulhos sucessivos no Android) adiciona este mergulho ao dia de mergulho, como um mergulho anterior feito uma hora antes: a tabela é recalculada com a saturação residual dele. Você também pode adicionar um mergulho anterior com +, pela profundidade e pela duração.
Atualizar a tabela
- Configurações do mergulho define o equipamento de respiração e os gases, o conservadorismo e as condições (tipo de água, altitude e pressão ao nível do mar) da tabela.
- A tabela é recalculada automaticamente quando um parâmetro muda.
- Os mergulhos do dia acima da tabela são os mergulhos anteriores: a tabela leva em conta a saturação residual deles e os intervalos de superfície. Toque na etiqueta IS para alterar um intervalo de superfície; o menu ⋯ apaga todos os mergulhos anteriores.
- O painel Informações importantes lista os parâmetros usados para calcular a tabela.
- O botão compartilhar da barra de ferramentas compartilha ou imprime a tabela como documento PDF (veja o capítulo 7).
5.As ferramentas (aba Ferramentas)
A aba Ferramentas reúne as ferramentas que acompanham o planejamento de um mergulho: o misturador de gases, para encher os seus cilindros, as marés, para escolher quando mergulhar, e as cores das fotos, para as imagens que você traz de volta. Toque em uma ferramenta para abri-la; o botão voltar retorna à lista.
Misturador de gases
A ferramenta Mistura calcula um enchimento por pressões parciais: do gás que resta no seu cilindro até a mistura desejada.
- Cilindro: o volume de água e a pressão de trabalho.
- Conteúdo atual: a pressão restante e as frações de oxigênio e de hélio. Um cilindro com gás demais, ou com o gás errado, é esvaziado primeiro.
- Melhor mistura para uma profundidade: a partir de uma profundidade, uma ppO2 máxima, uma END máxima e uma densidade do gás máxima (5,2 ou 6,2 g/l), o melhor trimix ou nitrox. Usar como alvo define essa mistura como a mistura a encher.
- Mistura desejada: a pressão e as frações de oxigênio e de hélio desejadas, ou uma mistura comum da lista.
- Gás de complemento: ar, Nitrox 32 ou Nitrox 36. Gás real (a 20 °C) leva em conta a compressibilidade dos gases, que as leis dos gases ideais ignoram em altas pressões. Oxigênio antes do hélio muda a ordem do enchimento.
- Enchimento: as etapas — hélio, oxigênio e depois o complemento — com a pressão a atingir em cada etapa, a pressão e o volume acrescentados, e os alertas (compatibilidade com oxigênio, mistura hipóxica).
- Etiqueta do cilindro: a MOD a ppO2 1,4 e 1,6, a profundidade mínima de uma mistura hipóxica, a END e a densidade do gás na MOD. Adicionar aos meus gases inclui a mistura nos seus gases favoritos.
Marés
A ferramenta Marés mostra a maré e a corrente de maré de um dia em um ponto de mergulho: quando a água está alta ou baixa, e quando a corrente diminui, para mergulhar em um naufrágio, em um canal ou em um mergulho de deriva na hora certa.
- Locais: Usar a minha localização ou Escolher no mapa adiciona um local (ou abre aquele que estiver a menos de 500 m), com o nome tirado do mapa. Deslize um local, ou toque nele e mantenha pressionado, para renomeá-lo ou excluí-lo.
- Previsão: a estação maregráfica NOAA mais próxima (Estados Unidos e seus territórios) a menos de 25 km, ou então o modelo global de marés EOT20, que prevê a maré em qualquer ponto do mar; toque nela para escolher outra estação perto do local. O nível de referência das alturas é o zero hidrográfico do país (MLLW nos Estados Unidos, LAT nos demais), ou o nível médio do mar.
- Dia: as setas, a data ou Hoje. Os horários são os do local, no seu fuso horário, indicado quando não é o seu.
- Altura da maré: a curva do dia, com as noites sombreadas, as preia-mares e baixa-mares marcadas e o momento atual como uma linha laranja. Toque no gráfico e mova o dedo para ler a altura em qualquer horário, ao minuto: o horário e a altura aparecem acima do seu dedo, a leitura se fixa em uma preia-mar ou baixa-mar próxima, e um traço leve marca cada quarto de hora. A leitura permanece quando você levanta o dedo, com a tendência (a subir ou a descer, por hora).
- Corrente de maré: com uma estação de correntes NOAA a menos de 25 km, a sua corrente do dia em nós, a enchente acima da linha e a vazante abaixo, lida da mesma forma, com a sua direção; depois os estofos e a enchente e a vazante mais fortes, com os seus horários.
Cores das fotos
A ferramenta Cores das fotos restaura as cores reais das suas fotos e vídeos subaquáticos. A água absorve primeiro o vermelho e depois o verde, por isso as imagens feitas em profundidade ficam azuladas ou esverdeadas e parecem enevoadas. O Diveplanner analisa cada imagem e corrige o seu tom dominante, a sua névoa e o vermelho ausente. Os seus originais nunca são alterados: as imagens corrigidas são salvas como novas.
- Escolher fotos ou vídeos: até 50 de uma vez da sua biblioteca; o botão + adiciona mais. Com várias imagens, toque em uma miniatura para exibi-la, ou toque nela e mantenha pressionado para removê-la.
- Antes e Depois: arraste a linha sobre a imagem para comparar o original, à esquerda, com a imagem corrigida, à direita.
- Profundidade: quando um mergulho do seu livro de mergulhos estava em andamento no momento da foto, a profundidade do perfil nesse momento orienta a recuperação do vermelho, que falta tanto mais quanto mais fundo a foto foi tirada.
- Intensidade: de nenhuma correção (0 %) até a correção total (100 %). Ajustes refina a remoção da névoa, a recuperação do vermelho, o equilíbrio de brancos e a saturação; Repor volta à correção automática.
- Mesma correção para todas as fotos: com várias fotos, uma única correção para todas, para que uma série fique homogênea; caso contrário, cada foto é corrigida separadamente.
- Logótipo do Diveplanner: adiciona o logotipo do Diveplanner Tec & Rec no canto inferior esquerdo das imagens corrigidas.
- Guardar em Fotografias salva na sua biblioteca a imagem exibida, Guardar todas salva todas as imagens, e Partilhar as envia para outro aplicativo. Um vídeo é corrigido quando é salvo ou compartilhado, o que leva algum tempo: as suas cores acompanham as cenas, o som é mantido, e um vídeo HDR é convertido para faixa dinâmica padrão.
6.O livro de mergulhos (aba Registro)
A aba Registro guarda os seus mergulhos: registrados manualmente, a partir de um plano ou baixados do seu computador de mergulho.
- + registra um mergulho manualmente: data, ponto de mergulho, local, pontos de entrada e de saída em um mapa, profundidade máxima, duração, avaliação e notas. Mais detalhes mostra todos os outros campos do mergulho, como o ponto de saída, a altitude, a água e os gases.
- Registrar este mergulho: o botão de livro da aba Plano cria um registro a partir do plano, com a profundidade, a duração, os gases, os cilindros e as configurações de descompressão.
- Computadores de mergulho: baixe os seus mergulhos de um computador de mergulho Shearwater por Bluetooth (Petrel 2, Perdix, Perdix AI, Nerd 2, Teric, Peregrine). Cada mergulho vem com o perfil, os gases, o modo (circuito aberto, CCR, ou bailout registrado como circuito aberto), os fatores de gradiente e o modelo de descompressão. Somente os mergulhos que ainda não estão no seu registro são baixados; se um download for interrompido (conexão Bluetooth perdida, aplicativo fechado), o próximo continua de onde parou. Mantenha o celular perto do computador de mergulho: a tela permanece ligada durante o download.
- O perfil de um mergulho baixado mostra as paradas que o computador de mergulho pediu e, abaixo, os valores que ele registrou: temperatura, ppO2 e setpoint, CNS, pressões das garrafas, autonomia de gás e NDL. Toque no perfil para lê-los em um dado momento.
- Fotos: adicione a um mergulho fotos da câmera ou da sua biblioteca; as fotos tiradas durante o mergulho são sugeridas. Adicione legendas e escolha a foto de capa.
- Pesquise por ponto de mergulho, local, dupla ou notas; o botão de filtro restringe a lista por datas, profundidade, duração, tipo de mergulho, mergulhos baixados de um computador de mergulho ou com fotos.
- O resumo no topo abre as estatísticas: totais, recordes, mergulhos por ano, pontos mais mergulhados.
- O botão de mapa mostra os seus pontos de mergulho em um mapa.
- Exporte o seu livro de mergulhos, ou um mergulho pelo menu ⋯ dele: arquivo .divelog (com as fotos), UDDF 3.2, Subsurface XML, CSV ou um livro de mergulhos em PDF com linhas para a assinatura da dupla e do instrutor. Importe arquivos .divelog, UDDF e Subsurface (.ssrf, .xml).
- Sincronização: ative Sincronizar o registro nas preferências para manter os seus mergulhos e fotos em todos os seus dispositivos — no seu iCloud privado no iOS, iPadOS e Mac, em uma pasta privada do seu Google Drive no Android.
7.Compartilhar e imprimir planos de mergulho e tabelas
Você pode compartilhar ou imprimir planos de mergulho prontos para recortar, e as suas tabelas de mergulho.
- Toque no botão compartilhar na barra de ferramentas da aba Plano e depois em Planos em PDF. Arquivo do plano (.diveplan) envia, em vez disso, o próprio plano, que a sua dupla abre e altera no Diveplanner (veja Planos salvos no capítulo 2).
- Escolha um aplicativo de destino, Imprimir ou um local para salvar o documento.
- É gerado um documento PDF com, para cada mergulho do dia (os mergulhos anteriores primeiro, com os intervalos de superfície), todos os seus planos — normal, de contingência, GF100, perda de gás e bailout — cada um com:
- o plano de mergulho, com as trocas de gás
- a necessidade de gás em volume e em peso ou, com cilindros, as pressões final e de retorno de cada cilindro e a reserva mínima de cada gás
- CNS e OTU, acumulados ao longo do dia
- os alertas, do mais grave para o menos grave
A tabela de mergulho
O botão compartilhar da aba Tabelas gera um documento PDF da tabela, em uma única página na horizontal: as profundidades nas linhas, os tempos de fundo nas colunas, cada mergulho com o seu tempo de descompressão nas cores da tela (sem descompressão, com descompressão, atenção, perigo) e um * onde uma parada de segurança é recomendada. Após mergulhos anteriores, o título da tabela indica a posição dela no dia e os mergulhos anteriores são listados. No final, os parâmetros do cálculo.
