Witamy w Diveplanner Tec & Rec!
Diveplanner to aplikacja dla nurków rekreacyjnych i technicznych, nurkujących w obiegu otwartym lub na rebreatherze o obiegu zamkniętym (CCR). Planuje jedno lub kilka nurkowań w ciągu dnia wraz z planami awaryjnymi, potrzebnym i zabieranym gazem oraz ekspozycją na tlen. Działa w jednostkach metrycznych lub imperialnych.
Diveplanner został zaprojektowany jako bezpieczne i niezawodne narzędzie dla nurków. Pozwala szybko i łatwo planować nurkowania techniczne i rekreacyjne oraz natychmiast udostępniać plan partnerowi. Od wersji 2.0 oblicza także mieszanki gazów i prowadzi logbook; wersja 2.1 dodaje pływy i prądy pływowe dowolnego miejsca nurkowego; wersja 2.2 dodaje algorytm dekompresji Thalmanna U.S. Navy oraz przywraca prawdziwe kolory Twoich podwodnych zdjęć i filmów; wersja 2.3 udostępnia plan jako plik, który partner może otworzyć i zmienić, oraz synchronizuje zapisane plany między Twoimi urządzeniami.
Niniejsza instrukcja przedstawia najważniejsze funkcje i pojęcia aplikacji.
Wymagania minimalne
- iPhone lub iPad z systemem iOS / iPadOS 17 lub nowszym
- Mac z procesorem Apple silicon i systemem macOS 14 Sonoma lub nowszym (Mac Catalyst)
- telefon lub tablet z systemem Android 9 (Pie) lub nowszym
Funkcje i możliwości Diveplanner Tec & Rec
Aplikacja ma cztery karty: Plan, Tabele, Narzędzia (mieszanie gazów, pływy i kolory zdjęć) i Logbook.
Moduł planowania (karta Plan)
- Plany nurkowań dekompresyjnych na wielu gazach, w obiegu otwartym lub na rebreatherze o obiegu zamkniętym, do 300 m / 985 ft, w wodzie słodkiej, słonej lub słonej według normy komputerów nurkowych (EN 13319), na poziomie morza lub na wysokości
- Model dekompresji Bühlmann ZH-L16C ze współczynnikami gradientu wybieranymi przez użytkownika jako konserwatyzm lub algorytm Thalmanna U.S. Navy: VVal-79 dla powietrza i nitroksu, XVal-He-9 dla nurkowań na rebreatherze z helioksem
- Nurkowania wielopoziomowe
- W pełni automatyczne zmiany gazu (spośród gazów wybranych do nurkowania), głębokość zmiany ustalana dla każdego gazu lub połączenie obu sposobów
- W pełni automatyczne plany awaryjne: utrata gazu dekompresyjnego lub podróżnego, za głęboko, za długo, GF100 oraz plan bailout dla CCR
- Informacje, przestrogi i ostrzeżenia dotyczące zbyt wysokiego lub zbyt niskiego ppO2, dużej END, izobarycznej dyfuzji przeciwstawnej (ICD), CNS i OTU oraz gęstości gazu
- Wykres dekompresji każdego planu: profil, sufity tkanek przy GF 100 i przy Twoich współczynnikach gradientu oraz tkanka wiodąca
- Zapotrzebowanie na gaz i masa gazu; przy podanych butlach: ciśnienie na końcu nurkowania, ciśnienie powrotu, rezerwa i rock bottom oraz maksymalny czas denny, na jaki pozwala gaz
- Dzień nurkowy z dowolną liczbą kolejnych nurkowań i przerwami powierzchniowymi między nimi, z uwzględnieniem nasycenia resztkowego na początku każdego nurkowania
- Biblioteka zapisanych planów z folderami i wyszukiwaniem, synchronizowana między urządzeniami przez iCloud (iOS, iPadOS, Mac) lub Google Drive (Android)
- Udostępnianie planu jako pliku, który partner otwiera i zmienia w Diveplanner, lub jako planów w PDF
- Drukowanie lub udostępnianie planów nurkowań z całego dnia jako dokument PDF, w formacie gotowym do wycięcia i zabrania pod wodę
Moduł tabel (karta Tabele)
- Tabela nurkowań dekompresyjnych na wielu gazach, w obiegu otwartym lub na rebreatherze o obiegu zamkniętym, do 66 m / 210 ft i 60 minut czasu dennego, w wodzie słodkiej, słonej lub słonej według EN 13319, na poziomie morza lub na wysokości
- Model dekompresji Bühlmann ZH-L16C ze współczynnikami gradientu wybieranymi przez użytkownika lub algorytm Thalmanna U.S. Navy
- Wcześniejsze nurkowania dnia i przerwy powierzchniowe, z uwzględnieniem nasycenia resztkowego
- Drukowanie lub udostępnianie tabeli jako dokument PDF

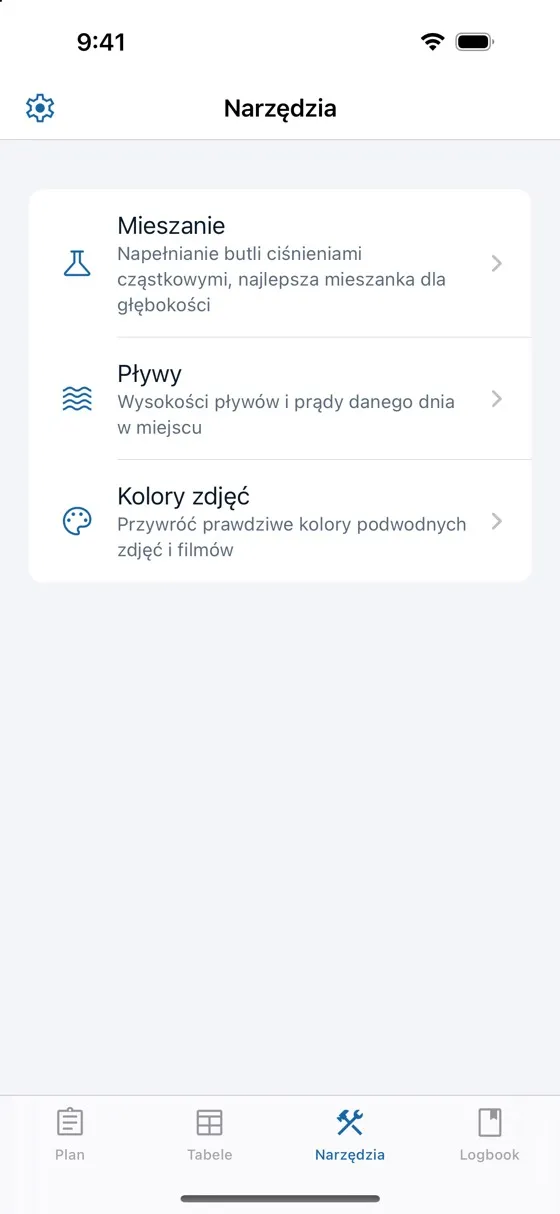

Narzędzia (karta Narzędzia)

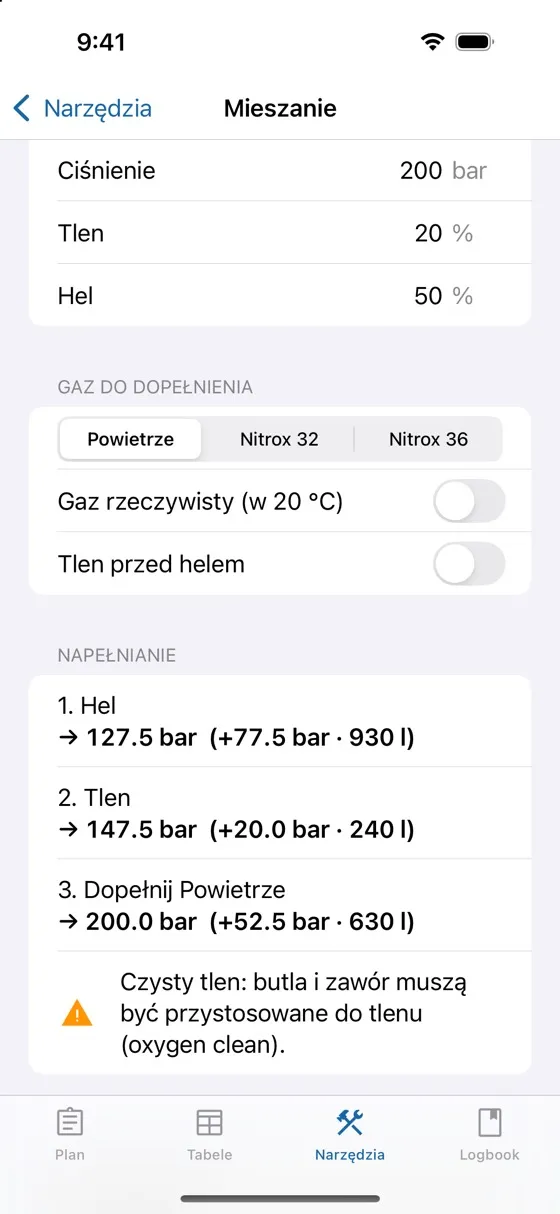

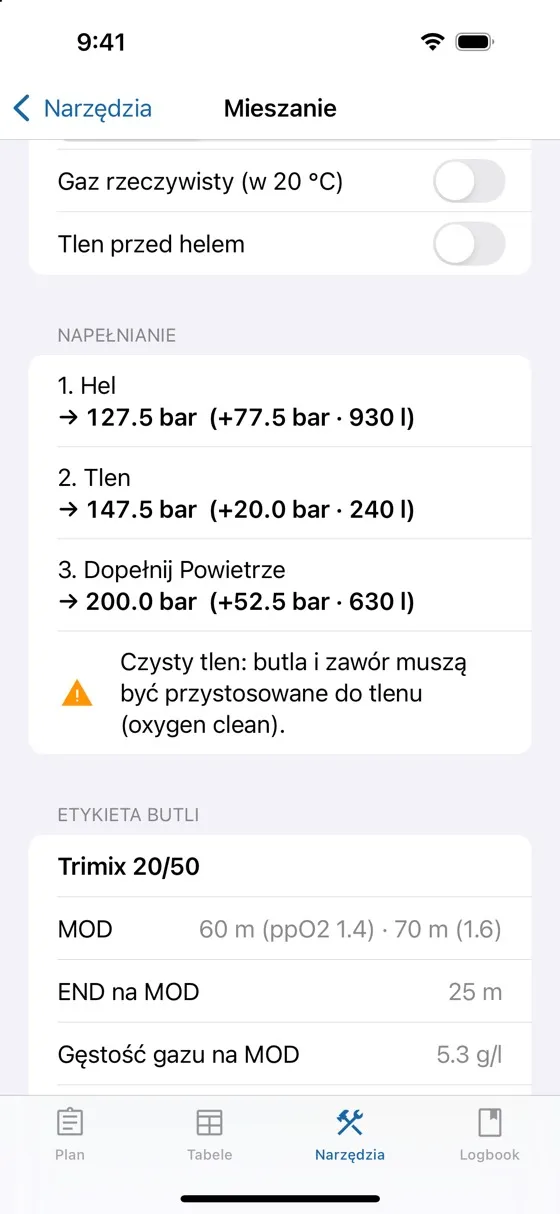

- Mieszanie gazów: mieszanie nitroksu, trimiksu i helioksu metodą ciśnień parcjalnych, z uwzględnieniem gazu pozostałego w butli, z dopełnieniem powietrzem, Nitroksem 32 lub Nitroksem 36, dla gazu doskonałego lub rzeczywistego; najlepsza mieszanka dla danej głębokości na podstawie maksymalnego ppO2, END i gęstości gazu; etykieta butli z mieszanką: MOD, END i gęstość gazu na MOD

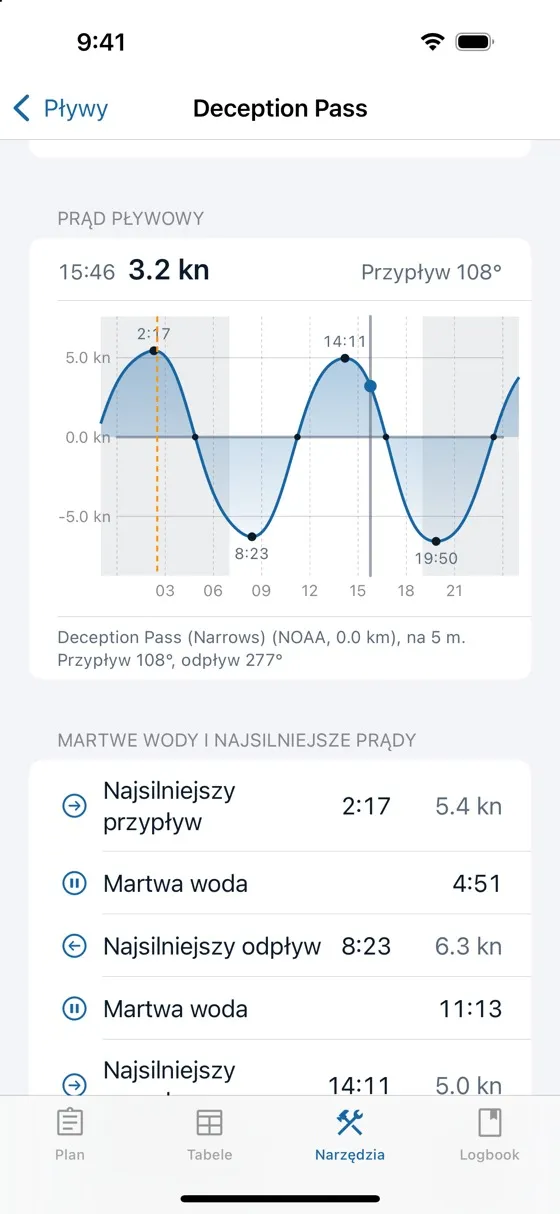

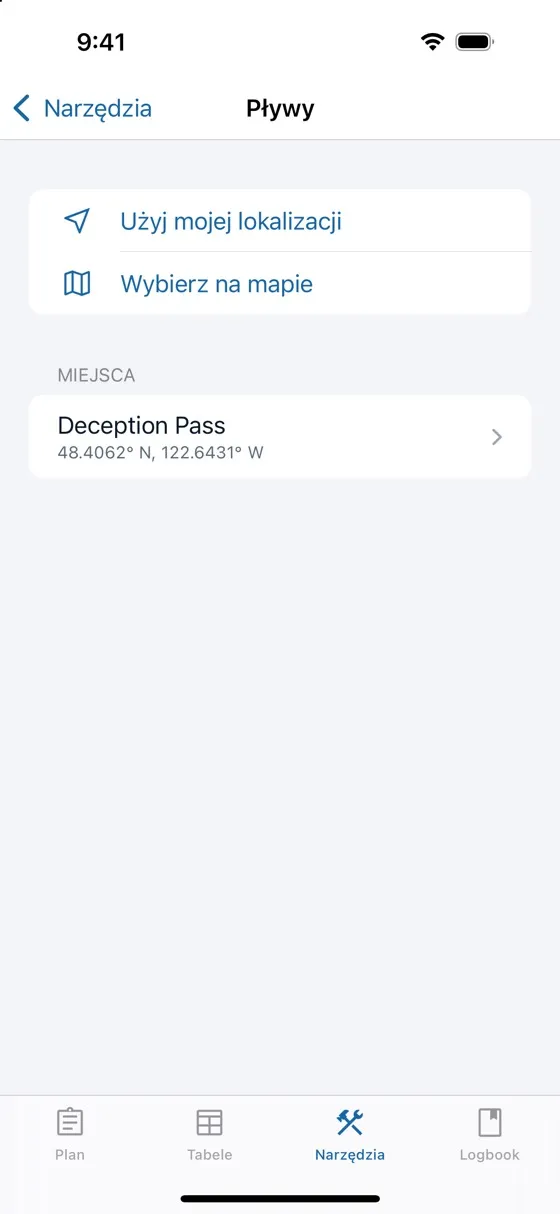

- Pływy: wysokości pływu w ciągu dnia w dowolnym miejscu na morzu, z wysokimi i niskimi wodami, z najbliższej stacji pływowej NOAA lub z globalnego modelu pływów EOT20, oraz prądy pływowe, martwe wody i najsilniejsze prądy z pobliskiej stacji prądów NOAA; wykres odczytuje się pod palcem, z dokładnością do minuty

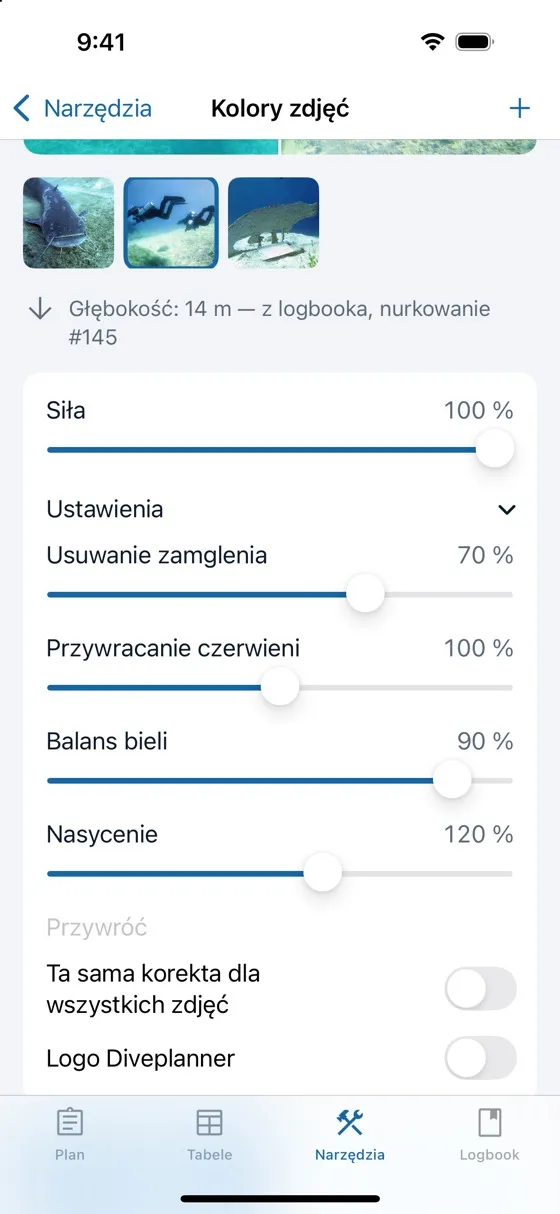

- Kolory zdjęć: prawdziwe kolory Twoich podwodnych zdjęć i filmów, z korektą niebieskiego lub zielonego odcienia, zamglenia i brakującej czerwieni, z głębokością zdjęcia pobraną z logbooka

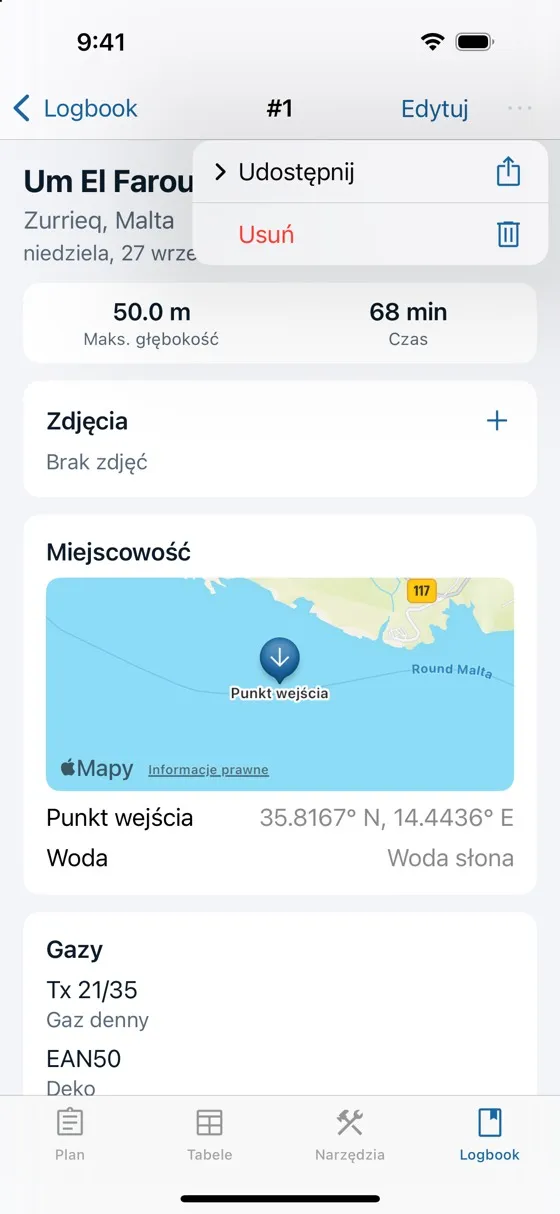

Logbook (karta Logbook)

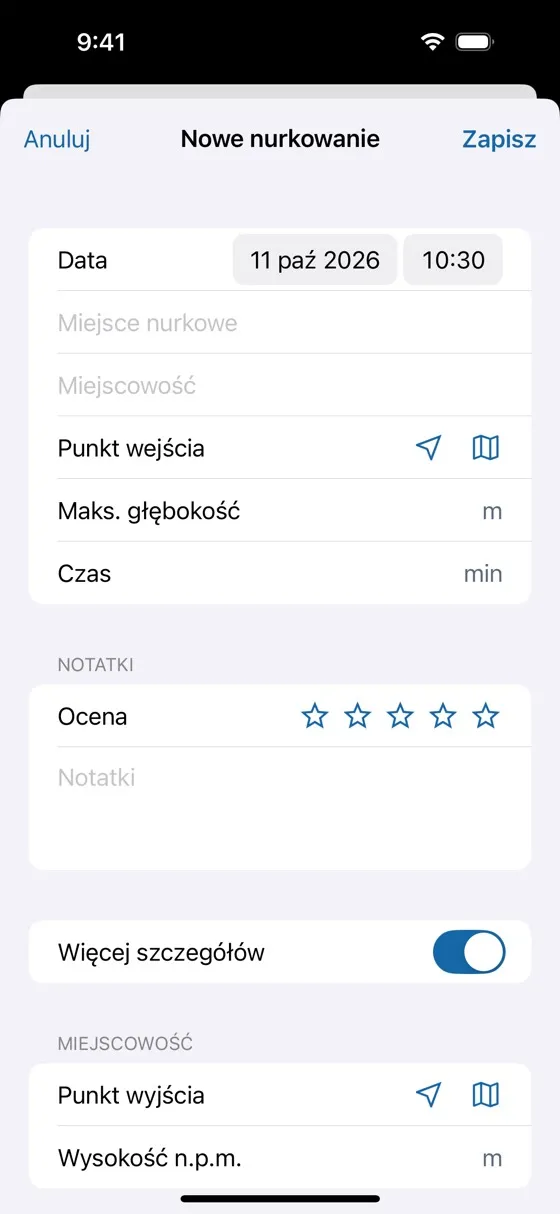

- Zapisywanie nurkowań ręcznie, z planu lub przez pobranie z komputera nurkowego, wraz z profilem, przystankami, gazami, współczynnikami gradientu i wartościami czujników

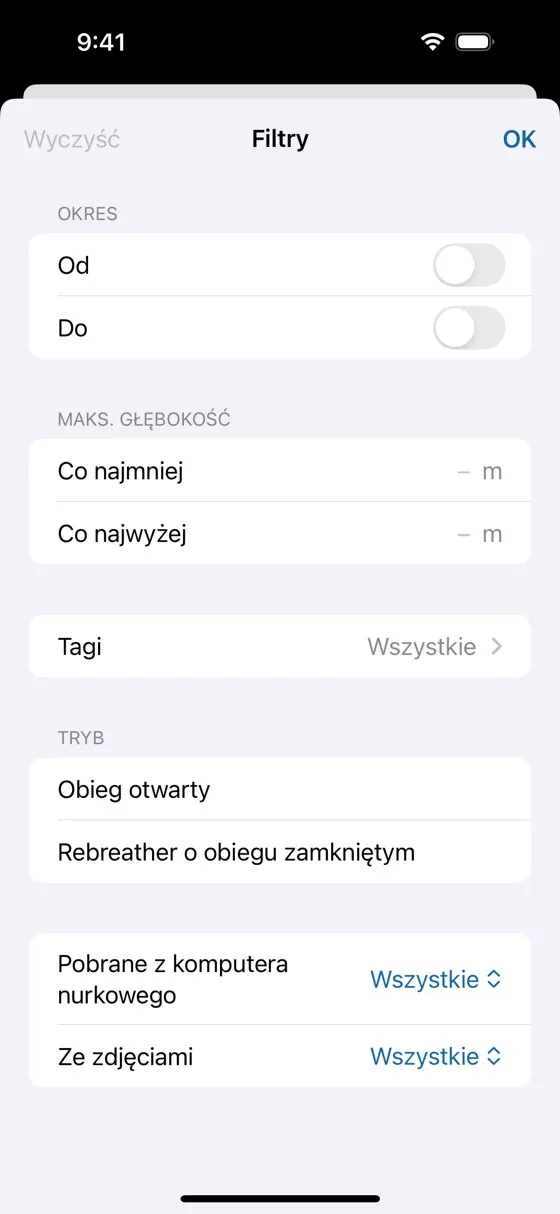

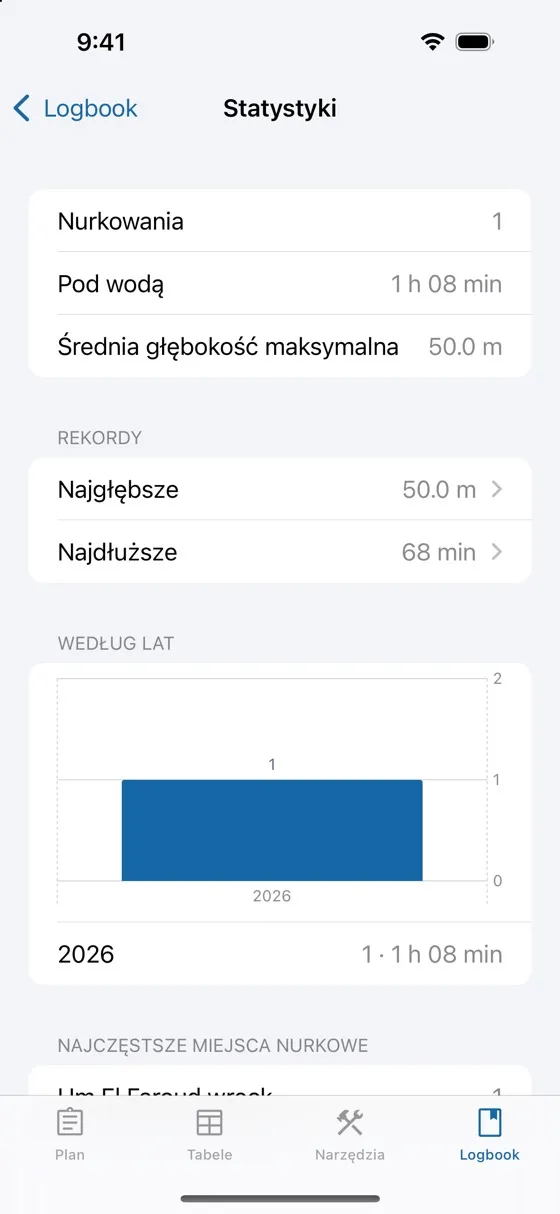

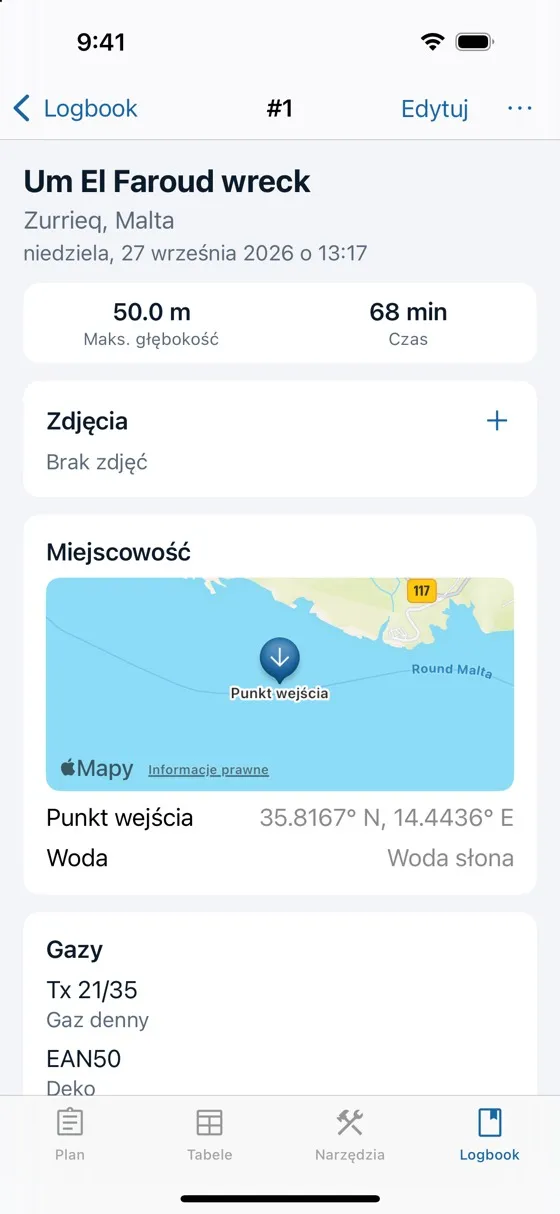

- Zdjęcia, miejsca nurkowe na mapie, statystyki, wyszukiwanie i filtry
- Eksport (UDDF, Subsurface, CSV, logbook PDF, archiwum .divelog) i import (UDDF, Subsurface, .divelog), synchronizacja między urządzeniami przez iCloud (iOS) lub Google Drive (Android)
Wszędzie
- Jednostki metryczne lub imperialne
- Wersje językowe: angielska, francuska, niemiecka, hiszpańska, włoska, portugalska, niderlandzka, polska, rosyjska, koreańska, japońska i chińska uproszczona
1.Konfiguracja aplikacji
Przed skorzystaniem z funkcji planowania i obliczeń Diveplanner warto dostosować niektóre parametry do własnych preferencji, takie jak jednostki (metryczne lub imperialne), oraz rzeczywiste parametry nurkowania: zużycie gazu (SAC), prędkości zanurzania i wynurzania oraz konserwatyzm.

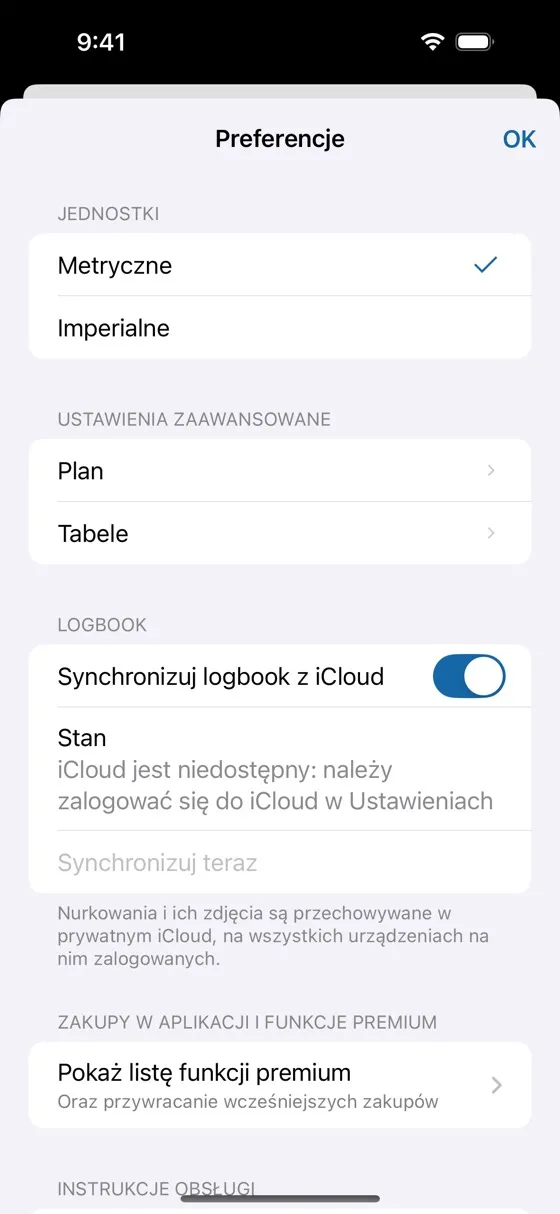

Preferencje aplikacji
Preferencje aplikacji otwiera przycisk z kołem zębatym w lewym górnym rogu każdej karty.
- Jednostki: metryczne lub imperialne, do wprowadzania danych i obliczania planów, tabel, mieszanek i logbooka. Jednostki są wspólne dla wszystkich kart aplikacji.
- Ustawienia zaawansowane: parametry obliczeń, jeden zestaw dla karty Plan i jeden dla karty Tabele (patrz niżej).
- Logbook: synchronizacja logbooka między urządzeniami.
- Zakupy w aplikacji i funkcje premium: lista funkcji premium, ich zakup, bezpłatny okres próbny i przywracanie wcześniejszych zakupów.

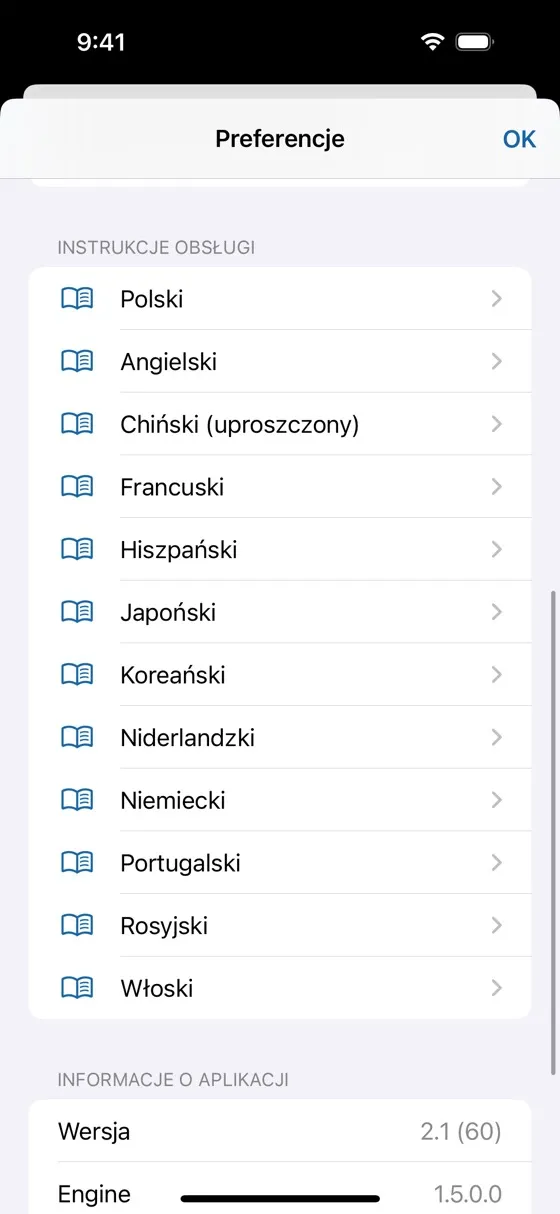

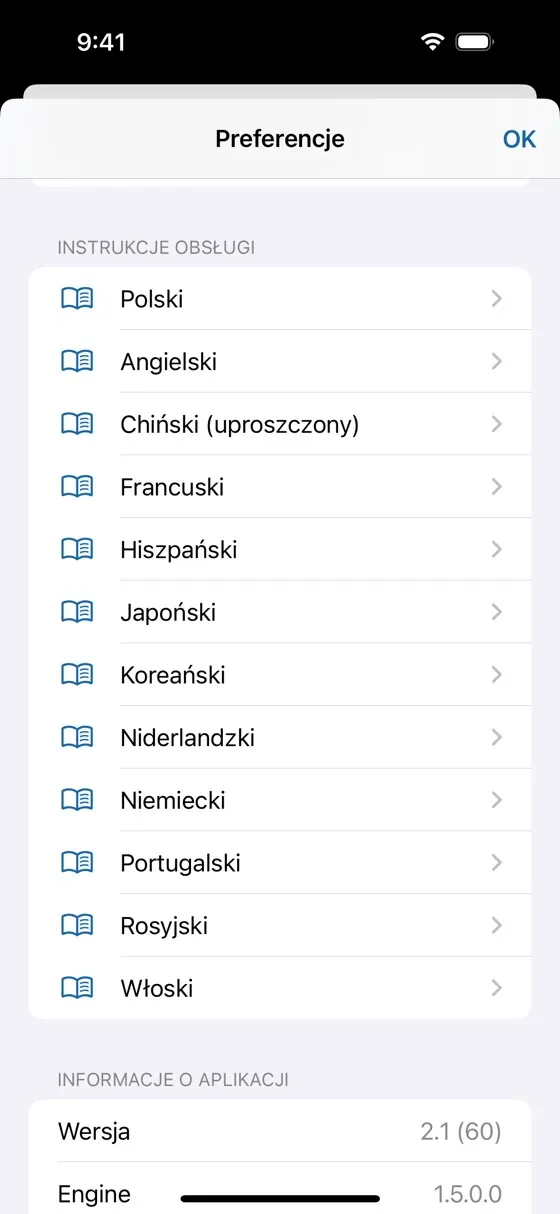

- Instrukcje obsługi: niniejsza instrukcja w każdym z 12 języków aplikacji; instrukcja w języku aplikacji jest wyświetlana jako pierwsza.
- Informacje o aplikacji: wersje aplikacji i jej silnika obliczeniowego.
Funkcje premium i bezpłatny okres próbny
W sekcji Pokaż listę funkcji premium można sprawdzić, co obejmuje każdy poziom, kupić go lub rozpocząć bezpłatny okres próbny wszystkich funkcji. Zakupy są jednorazowe, nie są to subskrypcje. W nurkowaniu na CCR diluent podlega zasadom danego poziomu, a gazy bailout wliczają się do liczby jego gazów.
| Poziom | Zawiera |
|---|---|
| Rec | Jeden gaz: powietrze lub nitroks do 40 % tlenu, bez helu; maksymalna głębokość 66 m / 210 ft |
| Tec Basic | Wszystko z Rec oraz do 3 gazów: nitroks do 100 % tlenu, trimiks normoksyczny i trioks (każdy gaz co najmniej 18 % tlenu); maksymalna głębokość 66 m / 210 ft; maksymalny czas denny planów w obiegu otwartym |
| Tec Advanced | Wszystko z Tec Basic oraz dowolna liczba gazów, bez limitu głębokości, trimiks hipoksyczny; maksymalny czas denny planów CCR |
| Bezpłatny okres próbny | Wszystkie funkcje Tec Advanced, bezpłatnie, przez 2 tygodnie, jednorazowo (iOS i Android) |
Przywróć zakupy odzyskuje już kupione poziomy, na przykład po ponownej instalacji aplikacji lub na innym urządzeniu zalogowanym na to samo konto Apple lub Google.

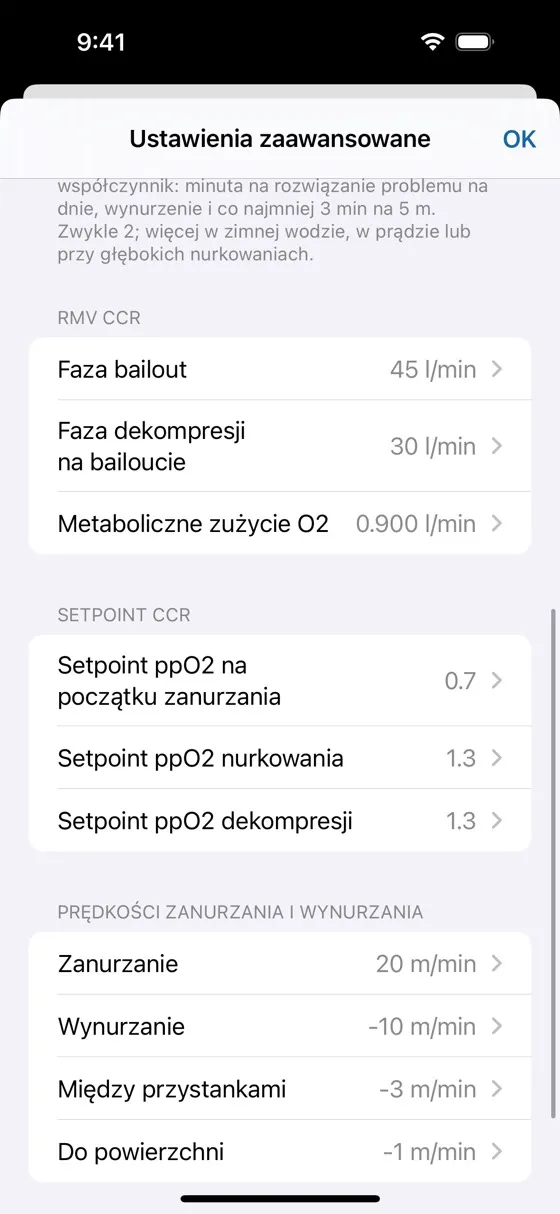

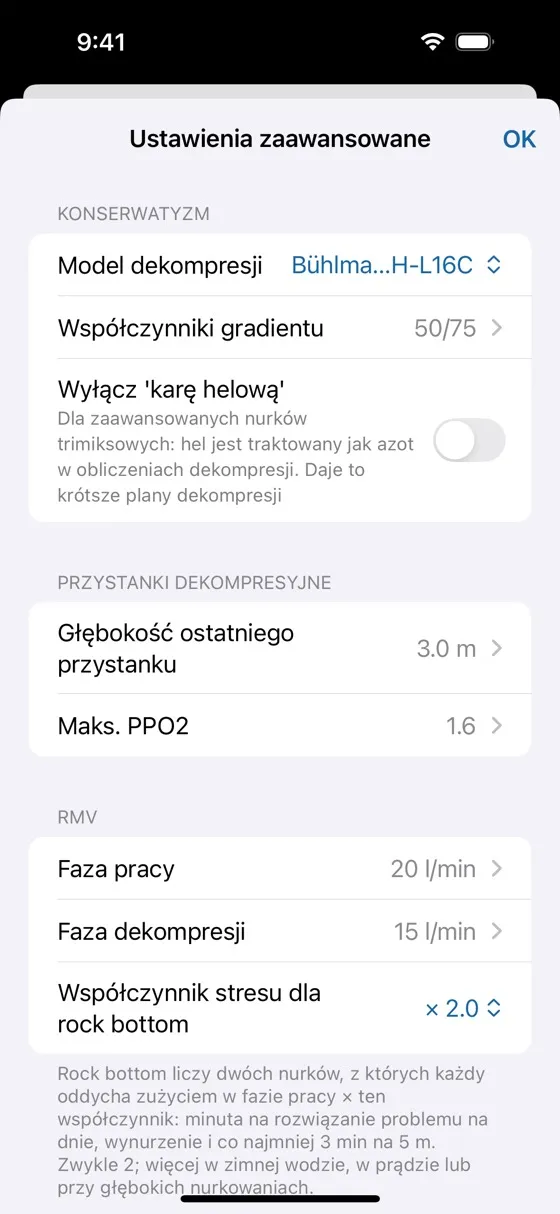

Ustawienia zaawansowane
W preferencjach otwórz Ustawienia zaawansowane › Plan lub Ustawienia zaawansowane › Tabele. Ustawienia zaawansowane zawierają ważne parametry planów nurkowań, tabel i zapotrzebowania na gaz:
- Konserwatyzm: model dekompresji i współczynniki gradientu
- Wyłączenie „kary helowej”
- Przystanki dekompresyjne: głębokość ostatniego przystanku i maksymalne ppO2
- Zużycie gazu (RMV) w fazie pracy i w fazie dekompresji
- Zużycie gazu na bailoucie CCR oraz metaboliczne zużycie O2
- Setpointy CCR
- Prędkości zanurzania i wynurzania w poszczególnych fazach nurkowania
Model dekompresji
Diveplanner oblicza dekompresję według jednego z dwóch modeli, wybieranego tutaj lub, dla planu, w jego Ustawienia nurkowania › Konserwatyzm (patrz rozdział 2):
- Bühlmann ZH-L16C, model większości komputerów nurkowych, ze współczynnikami gradientu jako konserwatyzmem (poniżej). Obejmuje wszystkie gazy, w obiegu otwartym i na CCR.
- Algorytm Thalmanna (U.S. Navy EL-DCM), algorytm tabel dekompresyjnych U.S. Navy. Jego konserwatyzm wynika wyłącznie z zestawu parametrów: współczynniki gradientu i kara helowa go nie dotyczą.
- VVal-79: nurkowania na powietrzu i nitroksie; nie obejmuje gazów zawierających hel.
- XVal-He-9 2.3 %, 4 % lub 5 %: nurkowania na rebreatherze o obiegu zamkniętym z diluentem heliox, z setpointami od 0.7 do 1.3, do 91 m (300 ft). Wartość procentowa to szacowane ryzyko choroby dekompresyjnej, do którego dopasowano parametry: im niższa, tym dłuższa dekompresja. Te parametry nie obejmują obiegu otwartego, dlatego plan bailout jest obliczany modelem Bühlmann ZH-L16C ze współczynnikami gradientu planu.
Gdy nurkowanie wykracza poza zakres wybranych parametrów, plan nie jest obliczany: podaje przyczynę, z przyciskiem prowadzącym do jego konserwatyzmu. Przy algorytmie Thalmanna wykres dekompresji nie pokazuje sufitu GF 100.

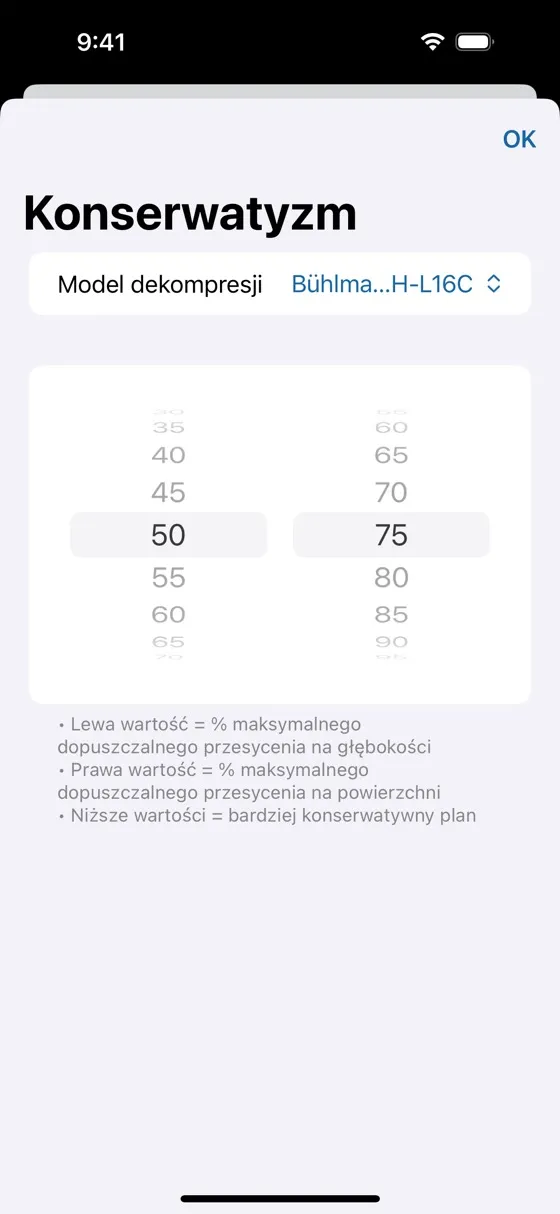

Dostosowanie konserwatyzmu
Diveplanner stosuje współczynniki gradientu (GF), aby dodać do planów nurkowań margines bezpieczeństwa. Współczynniki gradientu ograniczają przesycenie tkanek do określonego procentu maksymalnego przesycenia dopuszczalnego przez model (wartości M). Są dwa współczynniki:
- GF low to procent wartości M dopuszczalny na głębokości. Im niższa wartość, tym bardziej konserwatywny plan i tym głębszy pierwszy przystanek dekompresyjny.
- GF high to procent wartości M dopuszczalny w chwili wynurzenia na powierzchnię. Im niższa wartość, tym bardziej konserwatywny plan i tym dłuższe płytkie przystanki.
GF high jest zwykle wyższy niż GF low, tak aby przystanki zmieniały się stopniowo od głębokości do powierzchni. Bardzo niskie wartości dają skrajnie konserwatywne nurkowania z bardzo długą dekompresją. Przykłady:
- GF 10/10 jest skrajnie konserwatywny i w praktyce raczej nieprzydatny do nurkowania
- GF 20/50 jest dość konserwatywny i wydłuża nurkowania
- GF 45/75 jest umiarkowanie konserwatywny
- GF 100/100 nie dodaje do modelu żadnego konserwatyzmu
Konserwatyzm to osobisty wybór. Zalecamy zapoznanie się z modelami dekompresji, wartościami M i współczynnikami gradientu, aby zrozumieć, które wartości najlepiej Ci odpowiadają. Konserwatyzm planu można też zmienić w jego Ustawieniach nurkowania (patrz rozdział 2).
Wyłączenie „kary helowej”
Najnowsze badania nad dekompresją sugerują, że obliczanie helu z jego własnymi, krótszymi czasami połowicznego nasycenia sprawia, że nurkowania trimiksowe są nadmiernie konserwatywne, z dłuższymi i głębszymi przystankami. To ustawienie pozwala zaawansowanym nurkom trimiksowym obliczać hel tak jak azot, co skraca dekompresję. Wyłączenie kary helowej jest osobistym wyborem, który należy podjąć wyłącznie przy pełnym zrozumieniu tego zagadnienia.
Głębokość ostatniego przystanku i maksymalne ppO2
Ostatni przystanek dekompresyjny można ustawić w zakresie od 3 m do 7 m (od 10 ft do 20 ft); domyślnie jest to 3 m (10 ft). Maksymalne ppO2 to limit stosowany podczas dekompresji do wyboru głębokości zmian gazu (domyślnie 1.6).
Zużycie gazu (RMV / SAC)
Minutowa wentylacja płuc (RMV), czyli powierzchniowe zużycie powietrza (SAC), to ilość gazu zużywana w ciągu minuty, wyrażona jako objętość na powierzchni. Można ustawić różne wartości dla fazy pracy (zanurzanie, dno, wynurzanie do pierwszego przystanku) i dla fazy dekompresji. Służą one do obliczenia zapotrzebowania na gaz w planie, a przy podanych butlach także ciśnień i rock bottom.
Zużycie gazu na CCR
Zużycie gazu na bailoucie CCR służy do obliczenia zapotrzebowania na gaz w planie bailout.
Metaboliczne zużycie O2 określa szacunkową ilość tlenu zużywanego podczas nurkowania na CCR.
Setpointy CCR
Setpointy służą do obliczania nasycania gazem obojętnym i dekompresji w każdej fazie nurkowania na CCR. Setpoint początkowego zanurzania obowiązuje od powierzchni do głębokości pierwszego poziomu, następnie przez całe nurkowanie obowiązuje setpoint nurkowania; od pierwszego przystanku dekompresyjnego stosowany jest setpoint dekompresji.
Prędkości zanurzania i wynurzania
Diveplanner ma standardowe prędkości zanurzania i wynurzania, które możesz dostosować do swojego stylu nurkowania. Określają one czas trwania faz zanurzania i wynurzania, a tym samym nasycanie i odsycanie gazu obojętnego. Można ustawić cztery prędkości:
- Zanurzanie
- Wynurzanie z dna do pierwszego przystanku
- Wynurzanie między przystankami
- Wynurzanie z ostatniego przystanku na powierzchnię
2.Planer nurkowań (karta Plan)
Karta Plan służy do planowania nurkowań wielopoziomowych na wielu gazach. Na podstawie rodzaju nurkowania (obieg otwarty lub CCR), gazów, warunków i konserwatyzmu oblicza plan normalny, plany awaryjne i zapotrzebowanie na gaz. Plan jest wyświetlany w trybie prostym lub szczegółowym, z zanurzaniem, poziomami, wynurzaniem, zmianami gazu i przystankami dekompresyjnymi. Aplikacja ostrzega o problemach z ppO2, setpointem, CNS/OTU, ICD, END i gęstością gazu. Kilka nurkowań może tworzyć dzień nurkowy, z uwzględnieniem nasycenia resztkowego i przerw powierzchniowych.
Ekran Plan
- Pasek narzędzi: preferencje (koło zębate), zapisane plany (folder), zapisanie planu, wykres dekompresji, udostępnianie planów nurkowań, zapis nurkowania w logbooku (książka) i ustawienia zaawansowane planu.
- Dzień nurkowy: nurkowania danego dnia z przerwami powierzchniowymi między nimi oraz + do dodania nurkowania.
- Ustawienia nurkowania: poziomy, gazy, konserwatyzm, warunki i butle wybranego nurkowania.
- Karty planów: plan normalny i jego plany awaryjne.
- Podsumowanie: czas całkowity (runtime), łączny czas dekompresji, potrzebny gaz oraz, przy podanych butlach, maksymalny czas denny.
- Plan nurkowania, a pod nim butle i toksyczność tlenowa (CNS, OTU) nurkowania.
- Ważne informacje: parametry użyte do obliczeń.
Plan i wszystkie plany awaryjne są przeliczane automatycznie przy każdej zmianie parametru.

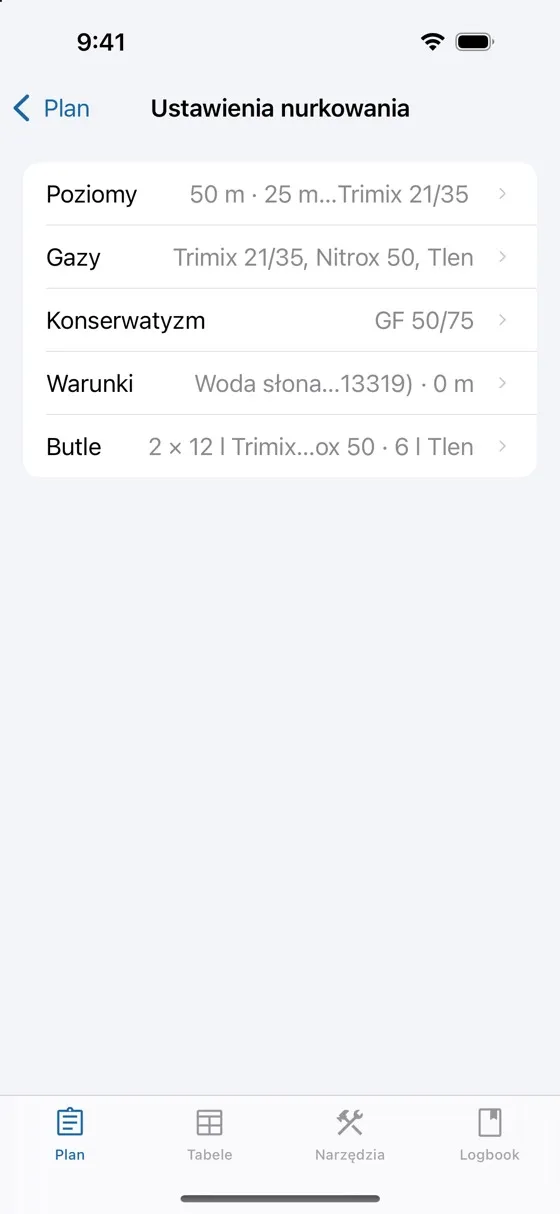

Ustawienia nurkowania
Dotknij Ustawienia nurkowania, aby skonfigurować wybrane nurkowanie. Każdy wiersz podsumowuje aktualną wartość:
- Poziomy: aparat oddechowy, instrukcje nurkowania (poziomy), gazy i plany awaryjne
- Gazy: ten sam ekran, otwarty na sekcji gazów
- Konserwatyzm: model dekompresji i współczynniki gradientu tego planu
- Warunki: rodzaj wody, wysokość n.p.m. i ciśnienie na poziomie morza
- Butle: zabierane butle (patrz rozdział 3)

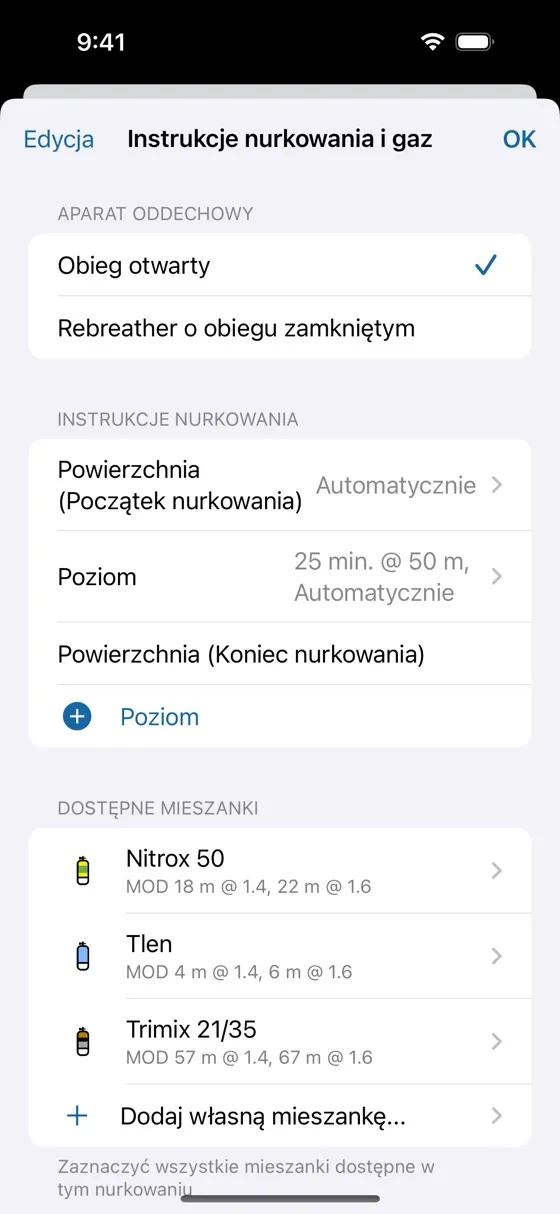

Poziomy i gazy
- Aparat oddechowy: obieg otwarty lub rebreather o obiegu zamkniętym. W nurkowaniu na CCR wybierz diluent i gazy bailout.

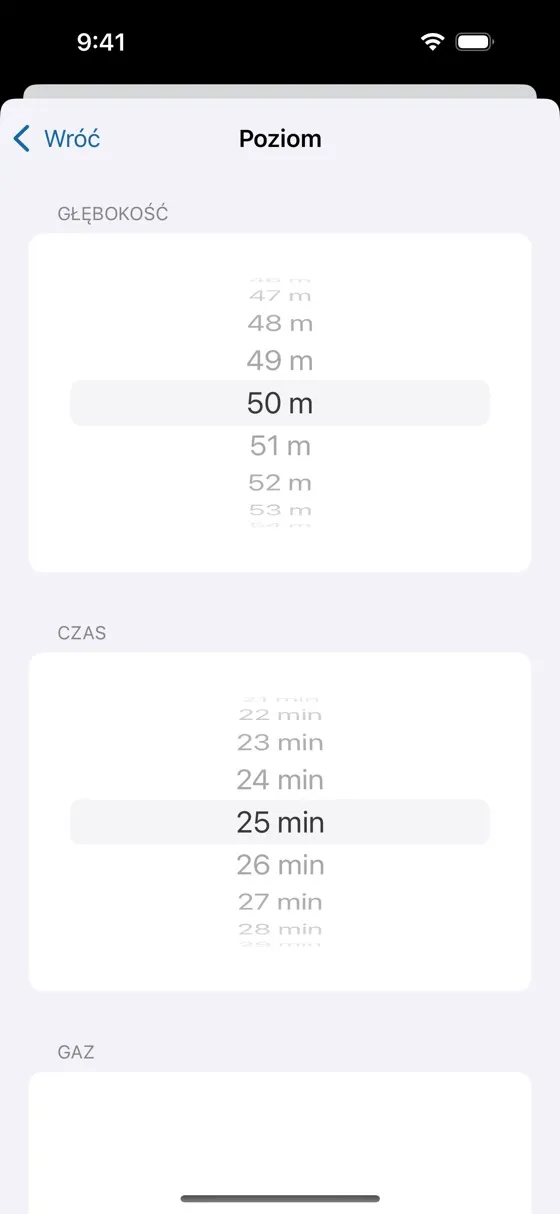

- Instrukcje nurkowania: dotknij poziomu, aby zmienić jego głębokość, czas i gaz. + Poziom dodaje poziom; Edytuj zmienia kolejność poziomów lub je usuwa. Gaz poziomu może być ustawiony na Automatycznie: planer wybiera wtedy najlepszy z wybranych gazów.
- Dostępne mieszanki: zaznacz gazy dostępne w tym nurkowaniu. Dodaj własną mieszankę… tworzy nową mieszankę na podstawie udziałów tlenu i helu; pod każdym gazem wyświetlane są maksymalne głębokości operacyjne (MOD) przy ppO2 1.4 i 1.6.

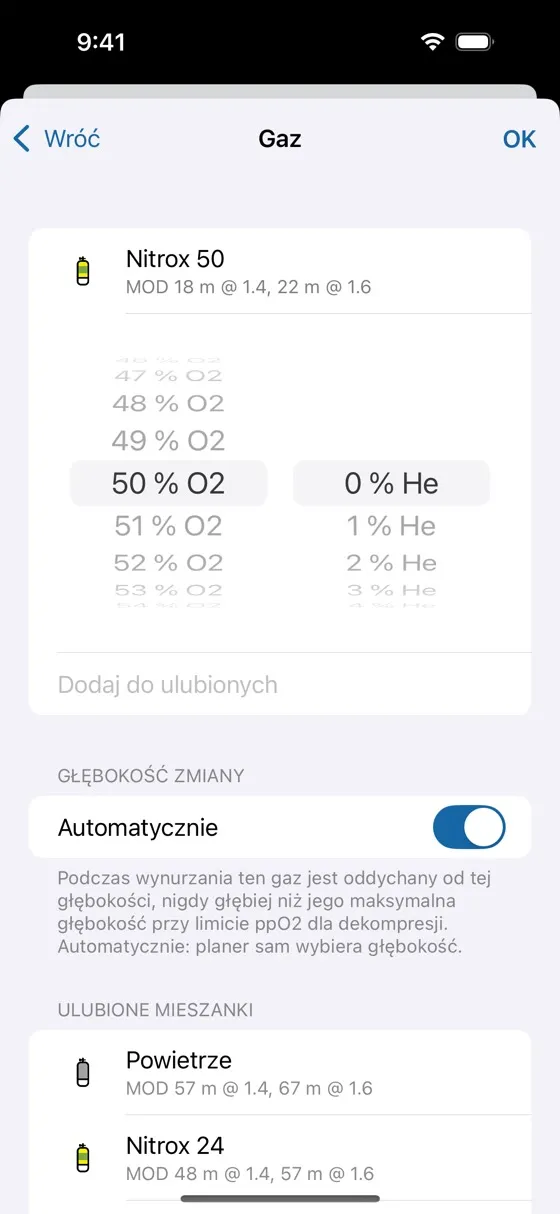

- Głębokość zmiany: w ustawieniach gazu opcja Automatycznie pozwala planerowi wybrać głębokość, na której podczas wynurzania przechodzisz na ten gaz. Wyłącz ją, aby samodzielnie ustawić głębokość; nie może ona być większa niż MOD gazu przy limicie ppO2 dla dekompresji.
- Ulubione mieszanki: Twoje zwykłe gazy, dostępne jednym dotknięciem. Dodaj do ulubionych dodaje do nich edytowany gaz.
Plany awaryjne
Na dole ekranu ustaw Za głęboko i Za długo, aby obliczyć plany nurkowania głębszego lub dłuższego niż planowane, i włącz GF100, aby obliczyć absolutnie minimalną dekompresję, pozwalającą zakończyć nurkowanie w granicach wartości M.
Jeśli wybrano kilka gazów, plany na wypadek utraty gazu są obliczane automatycznie: pojawiają się jako karty nad planem, nazwane np. „(-) Tlen” dla utraty tlenu, „(-) Nitrox 50” dla utraty Nitroksu 50 itd.
W nurkowaniu na CCR plan bailout jest obliczany automatycznie: zaczyna się na końcu poziomu, który wymaga najwięcej gazu bailout, i wykorzystuje wybrane gazy bailout.
Konserwatyzm i warunki
Konserwatyzm ustala model dekompresji tego planu, Bühlmann ZH-L16C lub algorytm Thalmanna z jego zestawem parametrów (patrz Model dekompresji w rozdziale 1), dzięki czemu możesz obliczyć ten sam plan obydwoma. Przy Bühlmannie ustala współczynniki gradientu: GF low po lewej, GF high po prawej (patrz Dostosowanie konserwatyzmu w rozdziale 1). Przy algorytmie Thalmanna konserwatyzm wynika z jego zestawu parametrów.

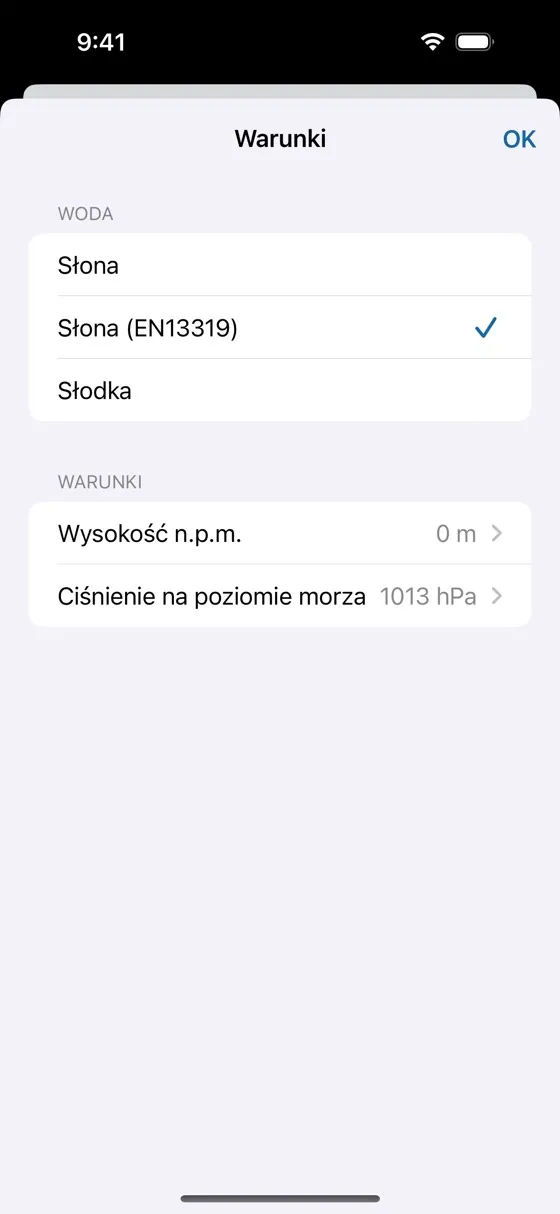

Warunki określają rodzaj wody — słona, słona EN 13319 (norma komputerów nurkowych) lub słodka — oraz wysokość n.p.m. miejsca nurkowego. Opcjonalnie można podać aktualne ciśnienie na poziomie morza, dostępne w prognozie pogody.

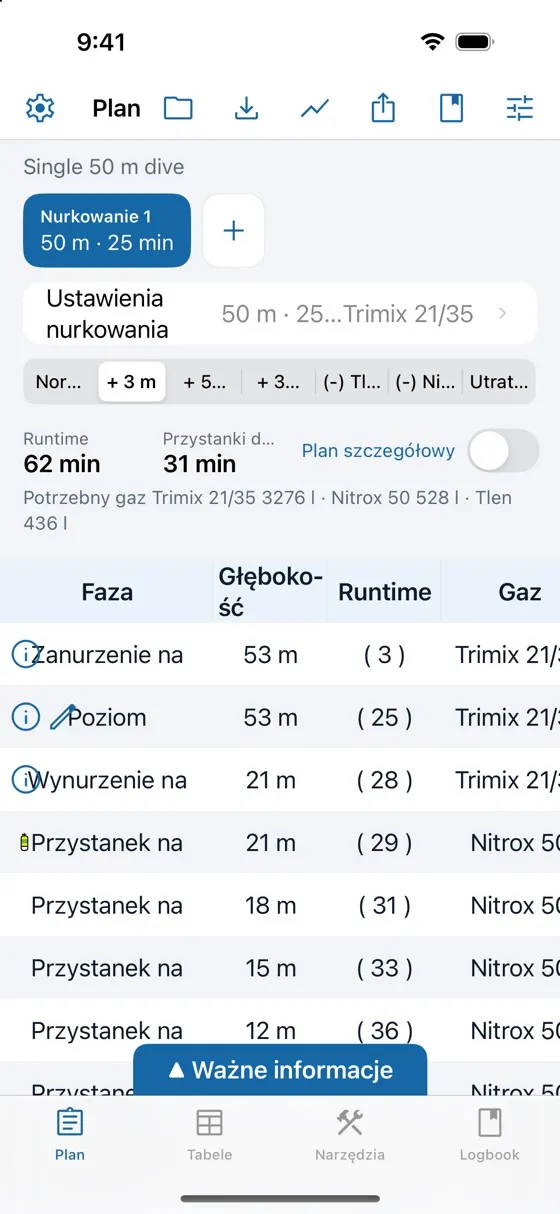

Karty planów
Nad planem znajduje się po jednej karcie dla każdego planu: Normalny (CCR w nurkowaniu na rebreatherze), a po nim plany awaryjne:
- + 3 m, + 5 min i + 3 m/+ 5 min: za głęboko, za długo oraz oba naraz, według ustawionych wartości
- GF100, gdy jest włączony
- jedna karta (-) gaz dla każdego utraconego gazu dekompresyjnego oraz Utrata wszystkich gazów dekompresyjnych, gdy zabierasz dwa lub więcej gazów dekompresyjnych
- Bailout (oraz Bailout - GF100) w nurkowaniu na CCR
Dotknij karty, aby zobaczyć jej plan i zapotrzebowanie na gaz.
Podsumowanie pokazuje czas całkowity (runtime), łączny czas przystanków dekompresyjnych i potrzebną ilość każdego gazu.

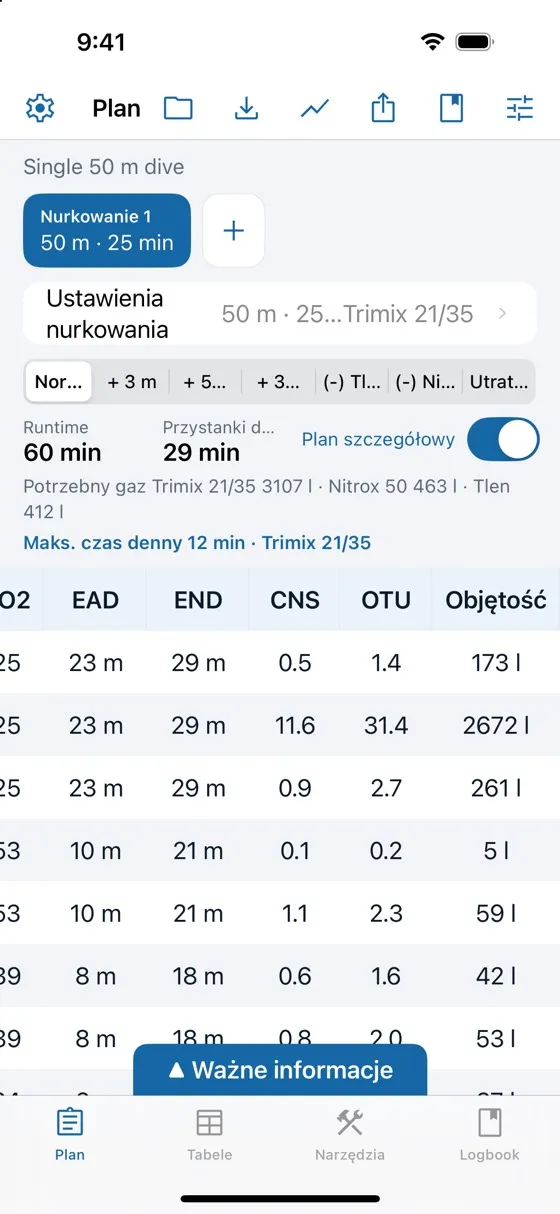

Plan szczegółowy
Włącz Plan szczegółowy, aby zobaczyć czas trwania każdej fazy, wynurzanie między przystankami oraz dodatkowe kolumny: ppO2, EAD, END, CNS, OTU i objętość gazu w każdej fazie. Przewiń plan w bok, aby zobaczyć wszystkie kolumny.
Wykres dekompresji
Przycisk wykresu na pasku narzędzi przedstawia plan z wybranej karty — plan normalny lub awaryjny — jako wykres głębokości w funkcji czasu:
- profil, pokolorowany według faz: zanurzanie, poziomy, wynurzanie, przystanki dekompresyjne i przystanek bezpieczeństwa;
- sufit przy GF 100 (linia przerywana): najmniejsza głębokość, na jaką pozwalają tkanki na granicy Bühlmanna, czyli ich wartości M;
- sufit przy Twoich współczynnikach gradientu: granica, której plan przestrzega. Na pierwszym przystanku i głębiej odpowiada GF low, a w miarę wynurzania zbliża się do GF high. Przystanki pozostają poniżej niego;
- tkanka wiodąca (linia kropkowana): ciśnienie gazu obojętnego (azotu i helu) w najbardziej nasyconej tkance, przedstawione jako głębokość o tym samym ciśnieniu otoczenia. Dopóki jesteś głębiej niż ta linia, tkanka się nasyca; płycej — odsyca.
Dotknij wykresu i przesuwaj po nim palcem, aby odczytać czas, głębokość, sufity i tkankę wiodącą w danej chwili.

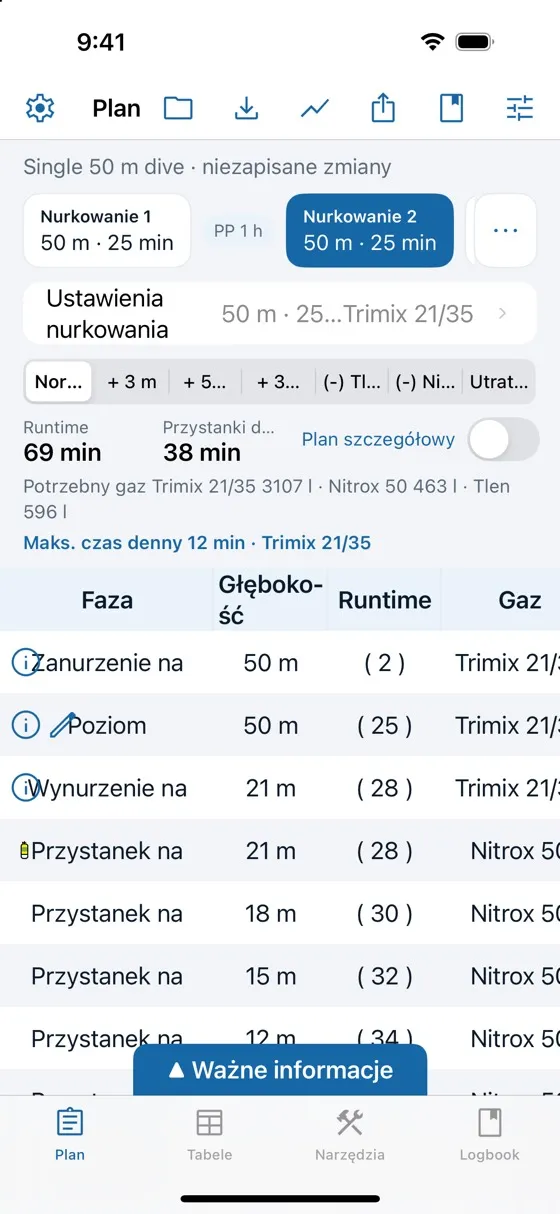

Dzień nurkowy: kolejne nurkowania
- Dotknij + obok nurkowań, aby dodać nurkowanie po bieżącym, a następnie określ jego ustawienia. Każde nurkowanie jest obliczane z uwzględnieniem nasycenia resztkowego po poprzednich nurkowaniach i przerw powierzchniowych. Liczba nurkowań w ciągu dnia jest nieograniczona.
- Dotknij nurkowania, aby je wybrać: plan, ustawienia nurkowania i karty dotyczą wybranego nurkowania.

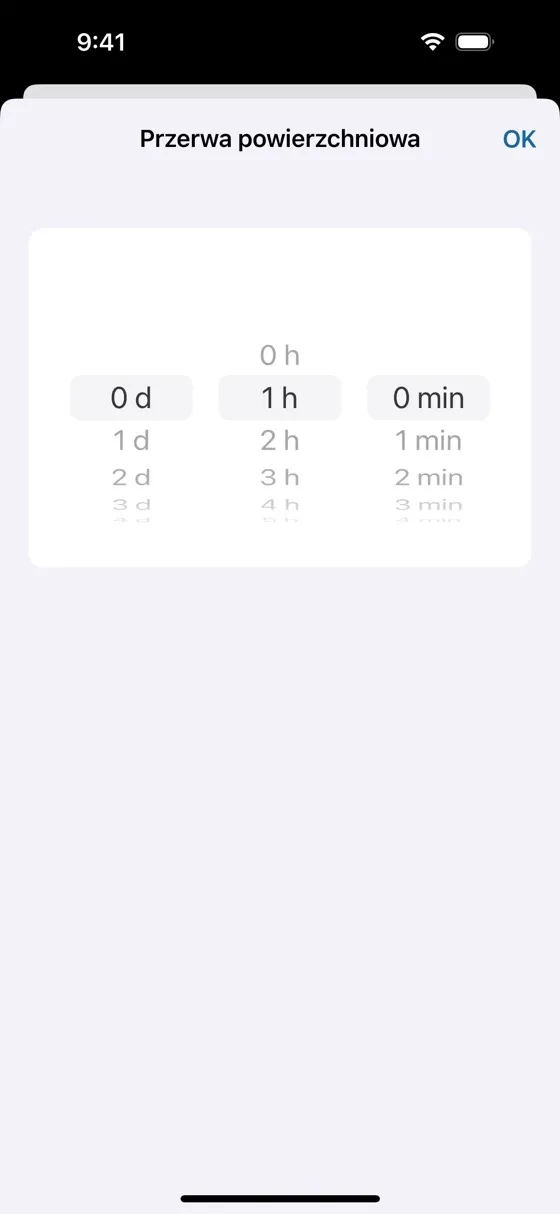

- Dotknij etykiety PP między dwoma nurkowaniami, aby zmienić przerwę powierzchniową.

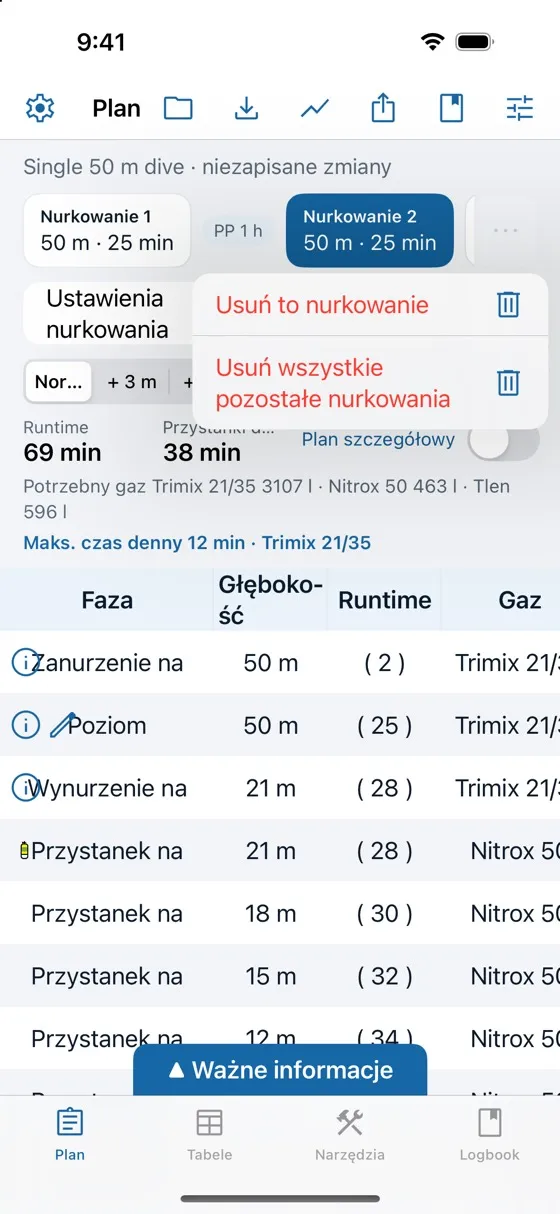

- Menu ⋯ usuwa wybrane nurkowanie lub wszystkie pozostałe nurkowania dnia.

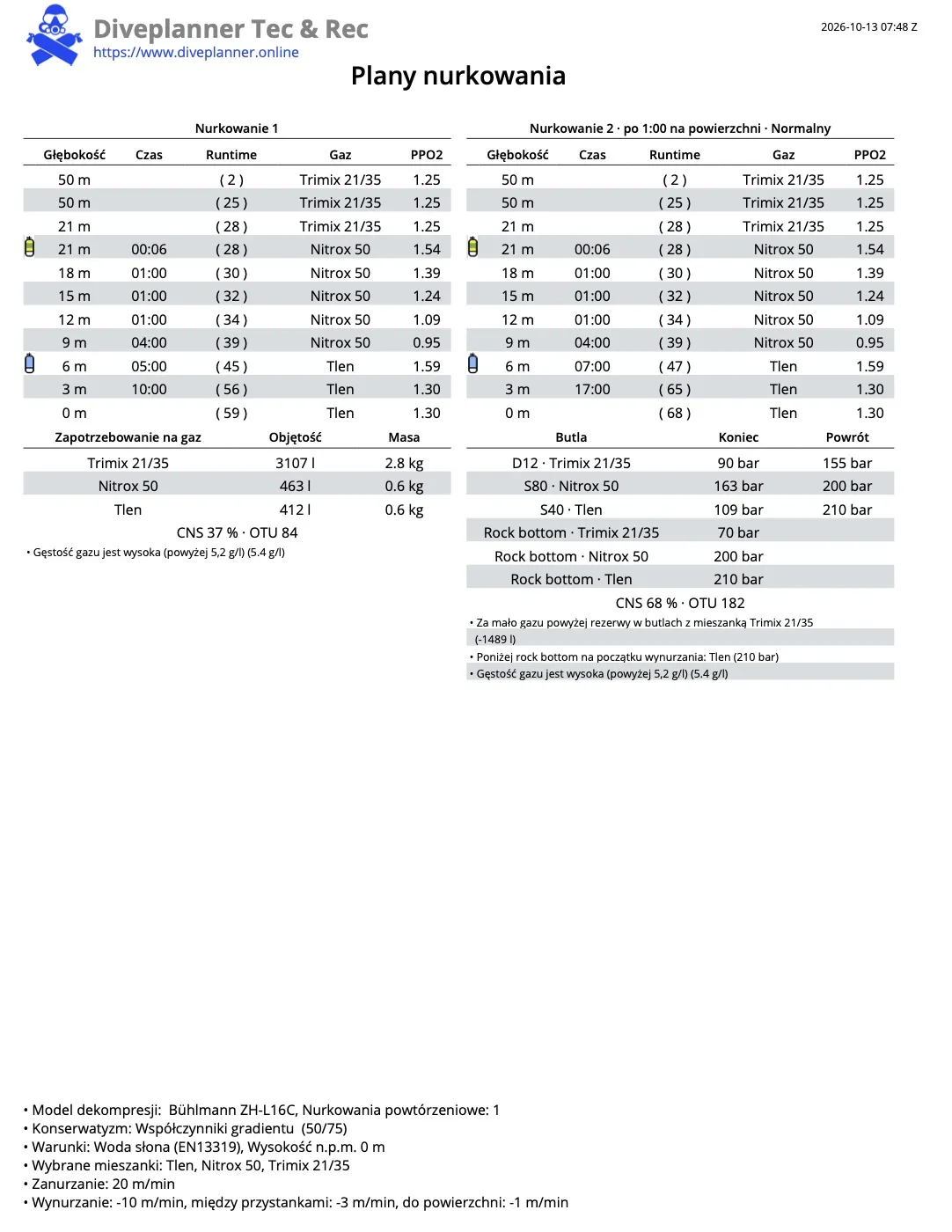

- Dokument PDF zawiera wszystkie nurkowania dnia.

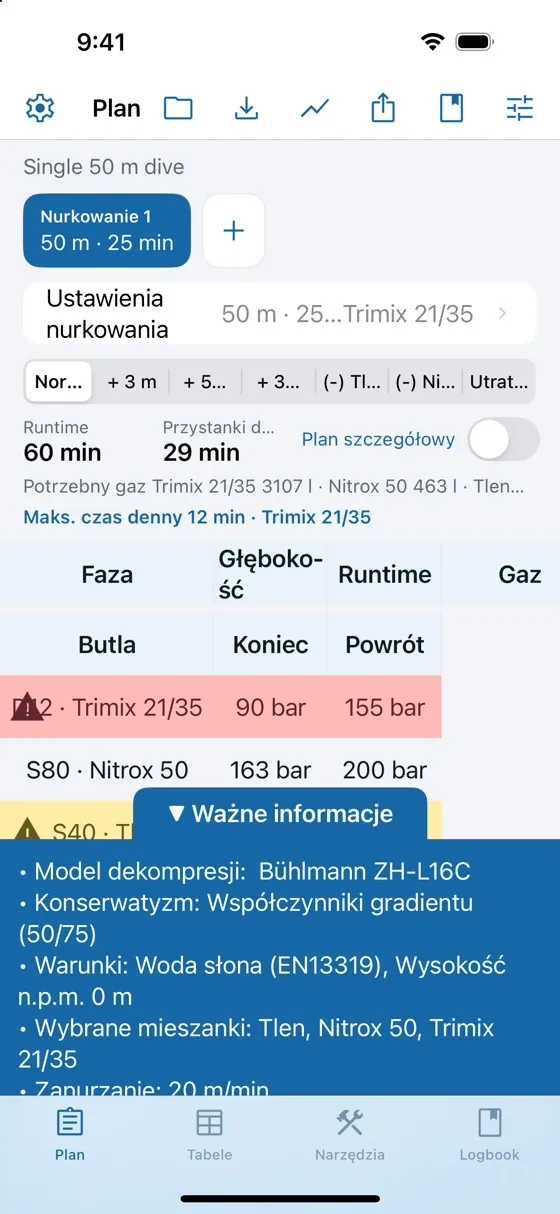

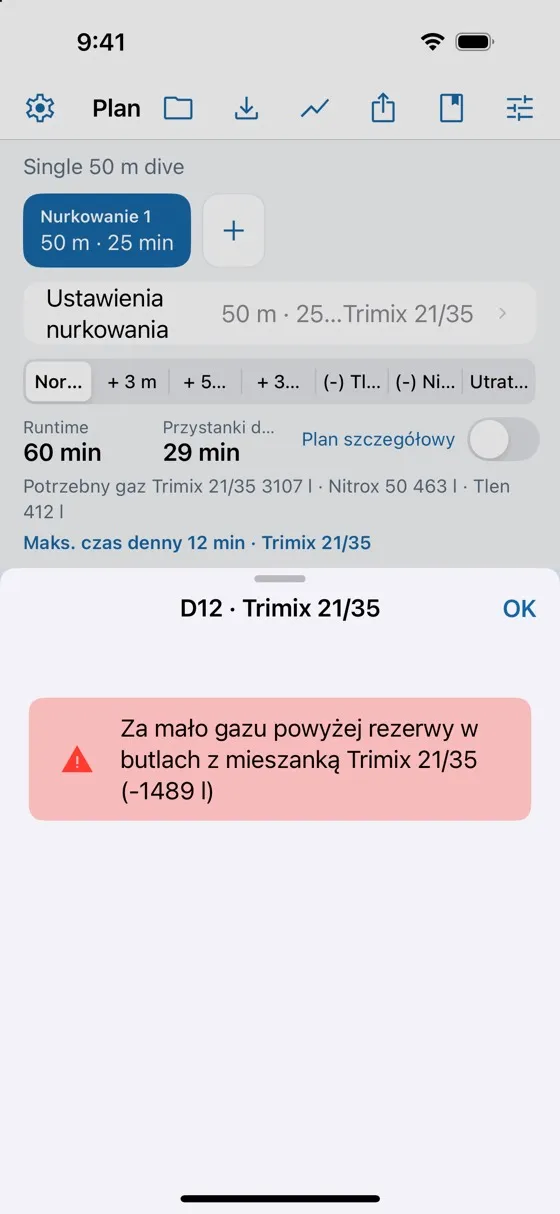

Ostrzeżenia, przestrogi i informacje
Plan sygnalizuje możliwe problemy, wyróżniając fazę, butlę lub wartości toksyczności tlenowej kolorem żółtym (przestroga) lub czerwonym (ostrzeżenie). Uwaga niekrytyczna jest oznaczona małym niebieskim (i) przed fazą. Dotknij wyróżnionej fazy lub symbolu (i), aby przeczytać opis.
| Sprawdzane | Limity |
|---|---|
| ppO2 | 1.4 na dnie i 1.6 podczas dekompresji: ostrzeżenie powyżej 1.45 poza dekompresją, błąd powyżej 1.65; gaz hipoksyczny: błąd poniżej 0.16 (poniżej 0.18 głębiej niż 3 m) |
| CCR | ppO2 diluentu wyższe niż setpoint; setpoint niemożliwy do osiągnięcia (informacja) |
| END | informacja powyżej 40 m, ostrzeżenie powyżej 56 m |
| Gęstość gazu | informacja powyżej 5.2 g/l, ostrzeżenie powyżej 6.2 g/l (w pętli w przypadku CCR) |
| CNS | ostrzeżenie powyżej 80 %, błąd powyżej 100 %, dla nurkowania i dla całego dnia |
| OTU | informacja powyżej 300, błąd powyżej 850, dla nurkowania i dla całego dnia |
| ICD | izobaryczna dyfuzja przeciwstawna przy zmianie gazu: ryzyko choroby dekompresyjnej ucha wewnętrznego; przesycenie powyżej GF lub wartości M |
| Gaz | za mało gazu powyżej rezerwy; koniec nurkowania poniżej rock bottom; gaz, którego nie zawiera żadna butla |
Te same ostrzeżenia są wymienione w dokumencie PDF.

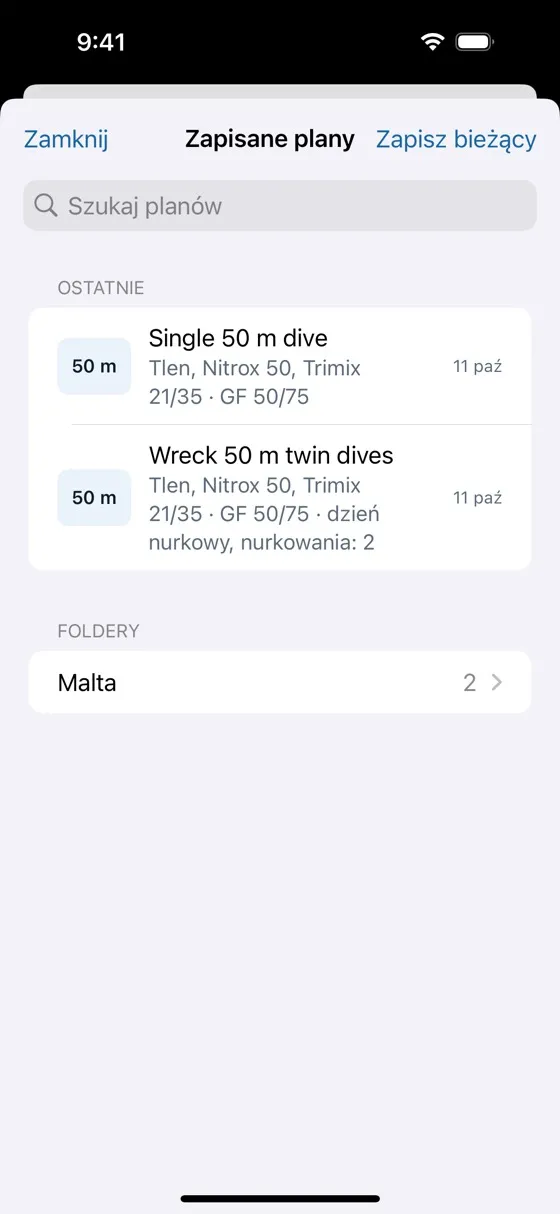

Zapisane plany
Przycisk folderu otwiera zapisane plany; przycisk zapisu obok niego zapisuje bieżący plan — cały dzień nurkowy z nurkowaniami, gazami, warunkami i butlami.
- Zapisz bieżący zapisuje nowy plan pod wybraną nazwą, opcjonalnie w folderze, lub aktualizuje otwarty zapisany plan.
- Ostatnie wyświetla ostatnie plany; Foldery je grupują. Plany można wyszukiwać według nazwy lub folderu.
- Dotknij planu, aby go otworzyć: po potwierdzeniu zastępuje on bieżący plan.
- Przesuń plan palcem lub przytrzymaj go, aby zmienić jego nazwę, przenieść go, powielić, udostępnić lub usunąć.
- Udostępniony plan to plik .diveplan. Odebrany przez aplikację Pliki, Mail, AirDrop lub komunikator, otwiera się na karcie Plan po potwierdzeniu i pozostaje w zapisanych planach. Zachowuje ustawienia nadawcy (model dekompresji, współczynniki gradientu, zużycie gazu): dostosuj je w ustawieniach nurkowania.
- Synchronizacja: włącz w preferencjach Synchronizuj zapisane plany, aby mieć zapisane plany na wszystkich urządzeniach: w prywatnym iCloud na urządzeniach z iOS i iPadOS oraz na Macu, w prywatnym folderze na Google Drive w systemie Android.
3.Butle i planowanie gazu
Bez podanych butli Diveplanner podaje objętość każdego gazu potrzebną w planie. Jeśli opiszesz zabierane butle, aplikacja sprawdzi również, czy masz wystarczająco dużo gazu, poda ciśnienia do kontrolowania pod wodą oraz najdłuższy czas denny, na jaki pozwala Twój gaz. Butle są dostępne na każdym poziomie; maksymalny czas denny wymaga Tec Basic (Tec Advanced w nurkowaniu na CCR).

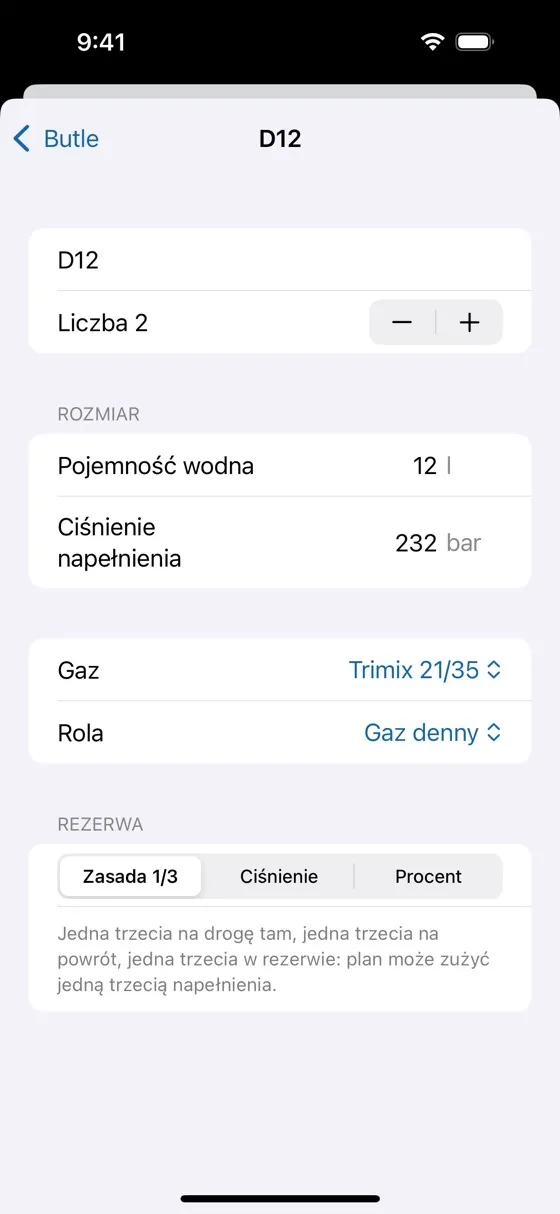

Opis butli
- Otwórz Ustawienia nurkowania › Butle. Dodaj butlę tworzy butlę; Jedna butla na gaz tworzy butlę dla każdego gazu nurkowania.
- Dla każdej butli: nazwa, liczba (2 dla twinsetu lub dwóch butli sidemount), pojemność wodna, ciśnienie napełnienia, zawarty w niej gaz i jej rola (gaz denny, stage / deko; w nurkowaniu na CCR tlen, diluent lub bailout). Jedna butla na gaz proponuje 12 l przy 232 bar dla gazu dennego i 7 l przy 200 bar dla pozostałych (3 l dla tlenu i diluentu CCR).
- Rezerwa: gaz, który pozostaje nienaruszony w butli.
- Zasada 1/3: jedna trzecia na drogę tam, jedna trzecia na powrót, jedna trzecia rezerwy — plan może wykorzystać jedną trzecią napełnienia
- Ciśnienie: stałe ciśnienie rezerwy, na przykład 50 bar
- Procent: procent ciśnienia napełnienia

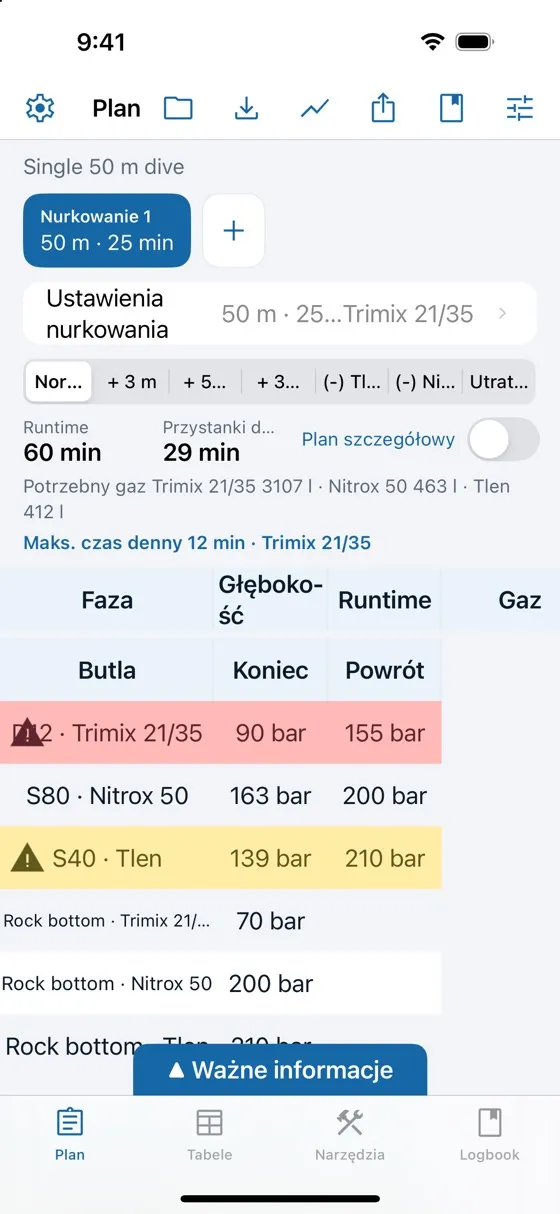

Butle w planie
Pod planem tabela butli podaje dla każdej z nich:
- Koniec: ciśnienie pozostałe na końcu nurkowania, jeśli oddychasz zgodnie z ustawionym zużyciem gazu
- Powrót: ciśnienie, przy którym kończysz fazę denną i rozpoczynasz wynurzanie — dwie trzecie napełnienia przy zasadzie 1/3, w pozostałych przypadkach wyższa z wartości rezerwy i rock bottom; nigdy poniżej rock bottom
- Rock bottom (jeden wiersz na gaz): gaz potrzebny, aby dwóch nurków wróciło na powierzchnię z najbardziej niekorzystnego punktu nurkowania — jedna minuta na rozwiązanie problemu na głębokości, a następnie całe wynurzanie z przystankami i co najmniej 3-minutowym przystankiem bezpieczeństwa na 5 m, przy czym każdy nurek oddycha ze zużyciem z fazy pracy × Współczynnik stresu dla rock bottom (domyślnie 2, więc dwóch nurków zużywa czterokrotność Twojego zużycia w fazie pracy; ustawia się go w ustawieniach nurka, pod wartościami zużycia gazu). Jest obliczany dla końca każdego poziomu; przyjmowana jest największa wartość, zaokrąglona w górę do 10 bar (100 psi) i nigdy nie mniejsza niż 50 bar (500 psi). W nurkowaniu na CCR sprawdzany jest zamiast tego gaz bailout.
Butla jest wyróżniona kolorem czerwonym, gdy plan wymaga więcej gazu, niż można zużyć powyżej jej rezerwy, oraz kolorem żółtym, gdy wynurzanie rozpoczęłoby się poniżej jej rock bottom (gaz zużyty podczas normalnego wynurzania może wtedy obniżyć ciśnienie poniżej tej wartości: rock bottom jest zachowywany na sytuację awaryjną na końcu fazy dennej). Dotknij jej, aby przeczytać ostrzeżenie: podaje ono brakującą objętość lub ciśnienie rock bottom.
Maksymalny czas denny
Pod podsumowaniem Maks. czas denny podaje najdłuższy czas denny, na jaki pozwalają Twoje butle, oraz czynnik, który go ogranicza: gaz, rock bottom, gaz bailout, CNS lub OTU (albo brak ograniczenia do 180 minut). Dotknij go, aby ustawić ten czas na najgłębszym poziomie. Jest wyświetlany w planie normalnym.

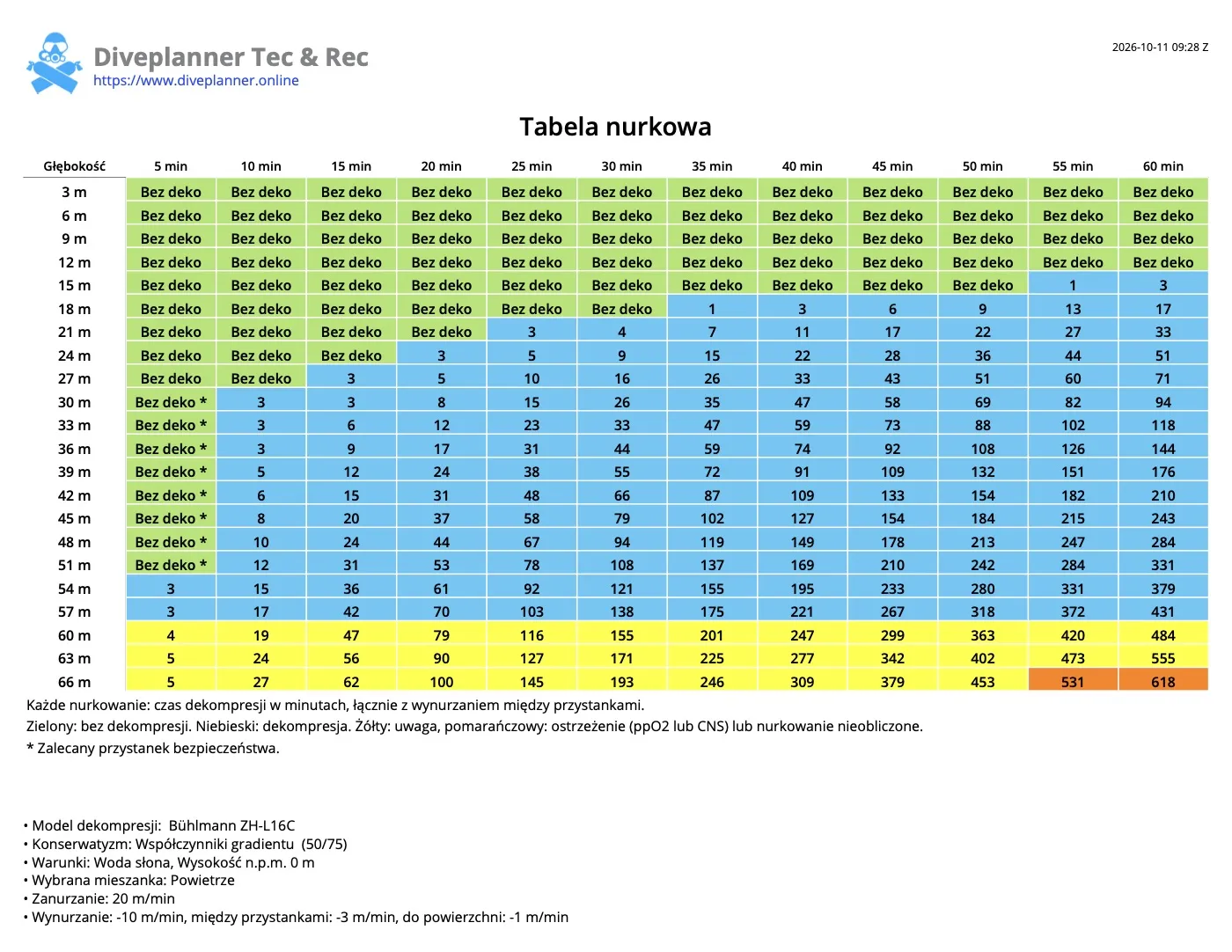

4.Tabela nurkowa (karta Tabele)
Karta Tabele pozwala szybko obliczać typowe nurkowania. Na podstawie rodzaju nurkowania (obieg otwarty lub CCR), gazów, warunków i konserwatyzmu tworzy tabelę według głębokości i czasu dennego oraz pokazuje, czy wymagane są przystanki dekompresyjne. Ostrzega także o problemach z ppO2, setpointem, CNS i OTU.
- Komórki zielone to nurkowania bez obowiązkowej dekompresji przy bieżących gazach, warunkach i konserwatyzmie. PRZYSTANEK BEZPIECZEŃSTWA jest zalecany, gdy nurkowanie osiągnęło 30 m (98 ft) lub więcej albo gdy na końcu nurkowania któraś tkanka przekracza 80 % swojej wartości M dla powierzchni.
- Komórki niebieskie to nurkowania dekompresyjne. Wartość to liczba minut przystanków dekompresyjnych, łącznie z wynurzaniem między przystankami.
- Komórki żółte są blisko limitu tlenowego: ppO2 powyżej 1.44, CNS powyżej 80 % lub ppO2 na CCR powyżej setpointu.
- Komórki pomarańczowe przekraczają limit: ppO2 powyżej 1.6, CNS powyżej 100 % lub nurkowanie, którego nie można obliczyć.
Głębokości zmieniają się co 3 m (10 ft), czasy denne co 5 minut.
Szczegóły nurkowania
Dotknij komórki, aby zobaczyć szczegóły danego nurkowania:
- Całkowity czas, łącznie z zanurzaniem, poziomem, wynurzaniem i przystankami
- Przystanki dekompresyjne: głębokość, czas i gaz
- Ekspozycja na tlen: maksymalne ppO2, CNS i OTU
- Uwagi i ostrzeżenia, jeśli występują
Przycisk w lewym górnym rogu szczegółów (Dodaj do nurkowań powtórzeniowych w systemie Android) dodaje to nurkowanie do dnia nurkowego jako wcześniejsze nurkowanie wykonane godzinę wcześniej: tabela jest przeliczana z uwzględnieniem jego nasycenia resztkowego. Wcześniejsze nurkowanie można też dodać przyciskiem +, podając jego głębokość i czas.
Aktualizacja tabeli
- Ustawienia nurkowania określają aparat oddechowy i gazy, konserwatyzm oraz warunki (rodzaj wody, wysokość n.p.m. i ciśnienie na poziomie morza) tabeli.
- Tabela jest przeliczana automatycznie przy zmianie parametru.
- Nurkowania dnia widoczne nad tabelą to wcześniejsze nurkowania: tabela uwzględnia ich nasycenie resztkowe i przerwy powierzchniowe. Dotknij etykiety PP, aby zmienić przerwę powierzchniową; menu ⋯ usuwa wszystkie wcześniejsze nurkowania.
- Panel Ważne informacje zawiera parametry użyte do obliczenia tabeli.
- Przycisk udostępniania na pasku narzędzi pozwala udostępnić lub wydrukować tabelę jako dokument PDF (patrz rozdział 7).
5.Narzędzia (karta Narzędzia)
Karta Narzędzia zbiera narzędzia towarzyszące planowaniu nurkowania: mieszanie gazów, do napełniania butli, pływy, do wyboru pory nurkowania, oraz kolory zdjęć, dla zdjęć przywiezionych z nurkowań. Dotknij narzędzia, aby je otworzyć; przycisk powrotu wraca do listy.
Mieszanie gazów
Narzędzie Mieszanie oblicza napełnianie metodą ciśnień parcjalnych: od gazu pozostałego w butli do żądanej mieszanki.
- Butla: jej pojemność wodna i ciśnienie robocze.
- Obecnie w butli: pozostałe ciśnienie oraz udziały tlenu i helu. Butla zawierająca za dużo gazu lub niewłaściwy gaz jest najpierw częściowo opróżniana.
- Najlepsza mieszanka dla głębokości: na podstawie głębokości, maksymalnego ppO2, maksymalnej END i maksymalnej gęstości gazu (5.2 lub 6.2 g/l) — najlepszy trimiks lub nitroks. Użyj jako docelowej ustawia ją jako mieszankę do napełnienia.
- Mieszanka docelowa: żądane ciśnienie oraz udziały tlenu i helu albo popularna mieszanka z listy.
- Gaz do dopełnienia: powietrze, Nitrox 32 lub Nitrox 36. Gaz rzeczywisty (w 20 °C) uwzględnia ściśliwość gazów, pomijaną przez prawa gazu doskonałego przy wysokich ciśnieniach. Tlen przed helem zmienia kolejność napełniania.
- Napełnianie: etapy — hel, tlen, a następnie dopełnienie — z ciśnieniem do osiągnięcia na każdym etapie, dodawanym ciśnieniem i objętością oraz ostrzeżeniami (przystosowanie do tlenu, mieszanka hipoksyczna).
- Etykieta butli: MOD przy ppO2 1.4 i 1.6, minimalna głębokość dla mieszanki hipoksycznej, END i gęstość gazu na MOD. Dodaj do moich gazów dodaje mieszankę do ulubionych gazów.
Pływy
Narzędzie Pływy podaje pływ i prąd pływowy danego dnia w miejscu nurkowym: kiedy woda jest wysoka lub niska i kiedy prąd słabnie, aby nurkować na wraku, w przesmyku lub z prądem we właściwym czasie.
- Miejsca: Użyj mojej lokalizacji lub Wybierz na mapie dodaje miejsce (lub otwiera to, które znajduje się w promieniu 500 m), nazwane według mapy. Przesuń miejsce palcem albo dotknij go i przytrzymaj, aby zmienić jego nazwę lub je usunąć.
- Prognoza: najbliższa stacja pływowa NOAA (Stany Zjednoczone i ich terytoria) w promieniu 25 km, a w przeciwnym razie globalny model pływów EOT20, który przewiduje pływ w dowolnym miejscu na morzu; dotknij, aby wybrać inną stację w pobliżu miejsca. Poziom odniesienia wysokości to zero mapy danego kraju (Średnia niższa niska woda (MLLW) w Stanach Zjednoczonych, w innych krajach Najniższy pływ astronomiczny (LAT)) lub Średni poziom morza.
- Dzień: strzałki, data lub Dziś. Godziny są godzinami miejsca, w jego strefie czasowej, wyświetlanej, gdy różni się od Twojej.
- Wysokość pływu: krzywa dnia z zacienionymi nocami i zaznaczonymi wysokimi i niskimi wodami (Wysoka woda, Niska woda), chwila obecna jako pomarańczowa linia. Dotknij wykresu i przesuwaj palec, aby odczytać wysokość o dowolnej godzinie, z dokładnością do minuty: godzina i wysokość pojawiają się nad palcem, odczyt przyciąga się do pobliskiej wysokiej lub niskiej wody, a jasna kreska zaznacza każdy kwadrans. Odczyt pozostaje po podniesieniu palca, wraz z tendencją (Rośnie lub Opada, na godzinę).
- Prąd pływowy: przy stacji prądów NOAA w promieniu 25 km jej prąd danego dnia w węzłach, przypływ nad linią i odpływ pod nią, odczytywany w ten sam sposób, wraz z kierunkiem; następnie martwe wody (Martwa woda) oraz najsilniejszy przypływ i odpływ, z ich godzinami.
Kolory zdjęć
Narzędzie Kolory zdjęć przywraca prawdziwe kolory Twoich podwodnych zdjęć i filmów. Woda pochłania najpierw czerwień, a potem zieleń, dlatego zdjęcia robione na głębokości stają się niebieskie lub zielone i wyglądają na zamglone. Diveplanner analizuje każde zdjęcie i koryguje jego zafarbowanie, zamglenie i brakującą czerwień. Oryginały nigdy nie są zmieniane: skorygowane zdjęcia są zapisywane jako nowe.
- Wybierz zdjęcia lub filmy: do 50 naraz z biblioteki; przycisk + dodaje kolejne. Przy kilku zdjęciach dotknij miniatury, aby ją wyświetlić, lub dotknij jej i przytrzymaj, aby ją usunąć.
- Przed i Po: przeciągnij linię po zdjęciu, aby porównać oryginał, po lewej, ze skorygowanym zdjęciem, po prawej.
- Głębokość: jeśli w chwili zrobienia zdjęcia trwało nurkowanie zapisane w logbooku, głębokość z jego profilu w tym momencie kieruje przywracaniem czerwieni, której brakuje tym bardziej, im głębiej zrobiono zdjęcie.
- Siła: od braku korekty (0 %) do pełnej korekty (100 %). Ustawienia pozwalają dostroić usuwanie zamglenia, przywracanie czerwieni, balans bieli i nasycenie; Przywróć wraca do automatycznej korekty.
- Ta sama korekta dla wszystkich zdjęć: przy kilku zdjęciach jedna korekta dla wszystkich, aby seria wyglądała spójnie; w przeciwnym razie każde zdjęcie jest korygowane osobno.
- Logo Diveplanner: dodaje logo Diveplanner Tec & Rec w lewym dolnym rogu skorygowanych zdjęć.
- Zapisz w Zdjęciach zapisuje wyświetlane zdjęcie w bibliotece, Zapisz wszystkie zapisuje wszystkie zdjęcia, a Udostępnij wysyła je do innej aplikacji. Film jest korygowany podczas zapisywania lub udostępniania, co trwa dłuższą chwilę: jego kolory podążają za scenami, dźwięk zostaje zachowany, a film HDR jest konwertowany do standardowego zakresu dynamiki.
6.Logbook (karta Logbook)
Karta Logbook przechowuje Twoje nurkowania: zapisane ręcznie, z planu lub pobrane z komputera nurkowego.
- + pozwala zapisać nurkowanie ręcznie: data, miejsce nurkowe, miejscowość, punkty wejścia i wyjścia na mapie, maksymalna głębokość, czas, ocena i notatki. Więcej szczegółów wyświetla wszystkie pozostałe pola nurkowania, takie jak punkt wyjścia, wysokość n.p.m., woda i gazy.
- Zapisz w logbooku: przycisk z książką na karcie Plan tworzy wpis w logbooku na podstawie planu, z jego głębokością, czasem, gazami, butlami i ustawieniami dekompresji.
- Komputery nurkowe: pobieraj nurkowania z komputera nurkowego Shearwater przez Bluetooth (Petrel 2, Perdix, Perdix AI, Nerd 2, Teric, Peregrine). Każde nurkowanie zawiera profil, gazy, tryb (obieg otwarty, CCR lub bailout zapisany jako obieg otwarty), współczynniki gradientu i model dekompresji. Pobierane są tylko nurkowania, których jeszcze nie ma w logbooku; jeśli pobieranie zostanie przerwane (utrata połączenia Bluetooth, zamknięcie aplikacji), następne będzie kontynuowane od miejsca przerwania. Trzymaj telefon blisko komputera nurkowego: ekran pozostaje włączony podczas pobierania.
- Profil pobranego nurkowania pokazuje przystanki wymagane przez komputer nurkowy, a pod nim zarejestrowane przez niego wartości: temperaturę, ppO2 i setpoint, CNS, ciśnienia w butlach, czas gazu (gas time) i NDL. Dotknij profilu, aby odczytać wartości w danej chwili.
- Zdjęcia: dodawaj do nurkowania zdjęcia z aparatu lub z biblioteki; zdjęcia wykonane podczas nurkowania są proponowane automatycznie. Dodawaj podpisy i wybieraj zdjęcie tytułowe.
- Wyszukiwanie według miejsca nurkowego, miejscowości, partnera lub notatek; przycisk filtra zawęża listę według dat, głębokości, czasu, rodzaju nurkowania, nurkowań pobranych z komputera nurkowego lub ze zdjęciami.
- Podsumowanie u góry otwiera statystyki: sumy, rekordy, nurkowania w poszczególnych latach, najczęstsze miejsca nurkowe.
- Przycisk mapy pokazuje Twoje miejsca nurkowe na mapie.
- Eksportuj logbook lub pojedyncze nurkowanie z jego menu ⋯: archiwum .divelog (ze zdjęciami), UDDF 3.2, Subsurface XML, CSV lub logbook PDF z miejscem na podpis partnera i instruktora. Importuj pliki .divelog, UDDF i Subsurface (.ssrf, .xml).
- Synchronizacja: włącz w preferencjach Synchronizuj logbook, aby mieć nurkowania i zdjęcia na wszystkich urządzeniach — w prywatnym iCloud na urządzeniach z iOS i iPadOS oraz na Macu, w prywatnym folderze na Google Drive w systemie Android.
7.Udostępnianie i drukowanie planów nurkowań i tabel
Możesz udostępniać lub drukować plany nurkowań gotowe do wycięcia oraz tabele nurkowe.
- Dotknij przycisku udostępniania na pasku narzędzi karty Plan, a następnie Plany w PDF. Plik planu (.diveplan) wysyła zamiast tego sam plan, który partner otwiera i zmienia w Diveplanner (patrz Zapisane plany w rozdziale 2).
- Wybierz aplikację docelową, Drukuj lub miejsce zapisu dokumentu.
- Zostaje wygenerowany dokument PDF, zawierający dla każdego nurkowania dnia (najpierw wcześniejsze nurkowania, z przerwami powierzchniowymi) wszystkie jego plany — normalny, awaryjne, GF100, utraty gazu i bailout — każdy z:
- planem nurkowania ze zmianami gazu
- zapotrzebowaniem na gaz według objętości i masy lub, przy podanych butlach, ciśnieniem końcowym i ciśnieniem powrotu dla każdej butli oraz rock bottom dla każdego gazu
- CNS i OTU, skumulowanymi w ciągu dnia
- ostrzeżeniami, od najpoważniejszych
Tabela nurkowa
Przycisk udostępniania na karcie Tabele tworzy dokument PDF z tabelą na jednej stronie w orientacji poziomej: głębokości w pionie, czasy denne w poziomie, każde nurkowanie z czasem dekompresji w kolorach z ekranu (bez dekompresji, dekompresja, przestroga, ostrzeżenie) i znakiem * tam, gdzie zalecany jest przystanek bezpieczeństwa. Po wcześniejszych nurkowaniach tytuł tabeli podaje jej miejsce w ciągu dnia, a wcześniejsze nurkowania są wymienione. Na dole znajdują się parametry obliczeń.
